Simpson Strong‑Tie
Listino324,05€
Risparmio- 50%
Prezzo162,03€

197,67€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Codice: 8011546405091
  • Modello: SHD620CKT
  • Prodotto da: Simpson Strong‑Tie
  • Peso spedizione: 7.9kg.
  • Categoria: Fissaggi per Legno

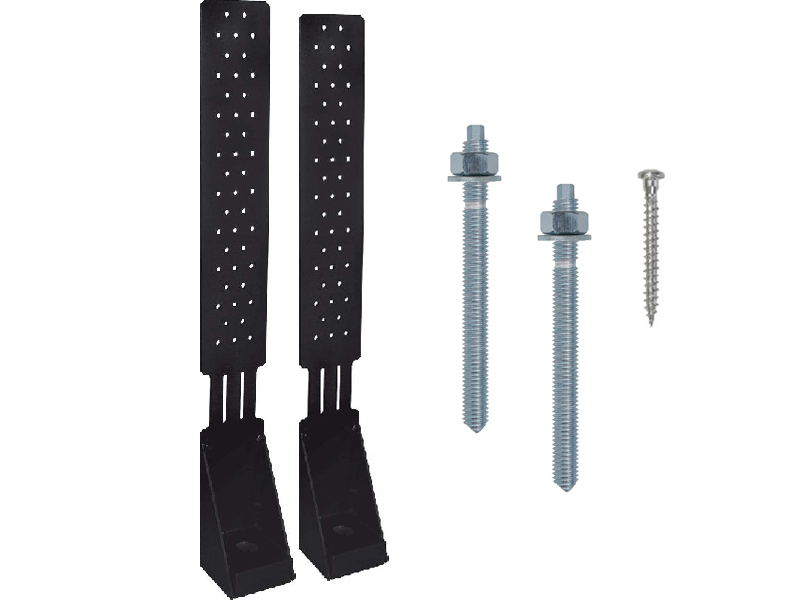

Kit Simpson Strong-Tie composto da 2 angolari Hold Down antisismici, 2 barre filettate BFK e 120 viti per ancoraggio staffe VAS. Tutto il necessario per il collegamento delle pareti degli edifici in legno X-Lam alle fondazioni in calcestruzzo tramite l'innovativo sistema di fissaggio a deformazione controllata per aree sismiche.

In dotazione compreso nel kit


dotazione Simpson Strong-Tie piastre SHD 620mm

2 x Angolare Hold Down antisismico SHD, 620mm

cod. SHD620


dotazione Simpson Strong-Tie barra filettata BFK

2 x Barra filettata BFK con esagono di manovra, M20x450


dotazione Simpson Strong-Tie viti VAS

120 x Vite per ancoraggio staffe VAS, 5x40mm

cod. 07107B50040

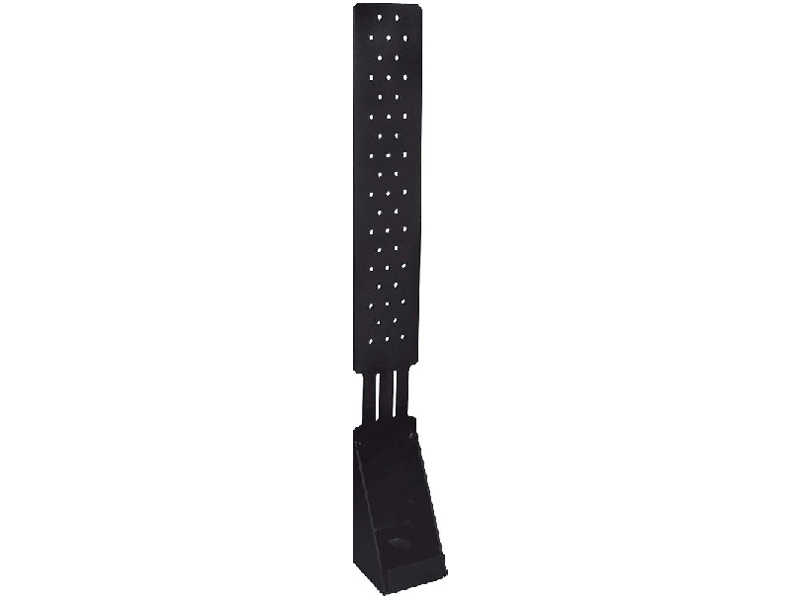

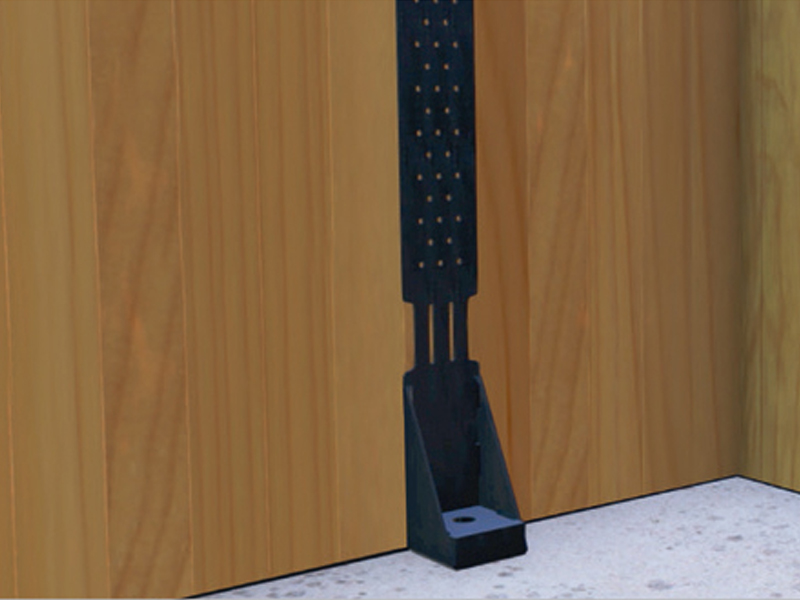

Connettore a deformazione controllata SHD 620 per edifici in legno in area sismica

Fino ad oggi, quando si parlava di sistemi di Hold Down per edifici in legno in zone sismiche, tutti i principali prodotti si sono concentrati sul dimensionamento di quest'ultimo. Lasciando il compito di dissipazione dell'energia generata durante il sisma agli elementi di ancoraggio.

Per questo Simpson-Strong-Tie ha sviluppato SHD 620 mm, un innovativo sistema di fissaggio caratterizzato da una sezione a deformazione plastica controllata in grado di allungarsi fino al 30% prima di rompersi permettendogli di assorbire l'energia.

Questa soluzione riduce lo stress a cui sono sottoposti gli ancoranti a parete e calcestruzzo che vanno a comporre il sistema di fissaggio. In caso di sisma e di rottura questi possono essere facilmente sostituiti.

Dati Tecnici

Altezza - A 620 mm
Profondità base - B 80 mm
Larghezza base - C 80 mm
Spessore flangia - t 3 mm
N° foro base 1
Diametro foro base 22 mm
N° foro flangia 45
Diametro foro flangia 5.1 mm
Schema tecnico connettore SHD Simpson Strong-Tie

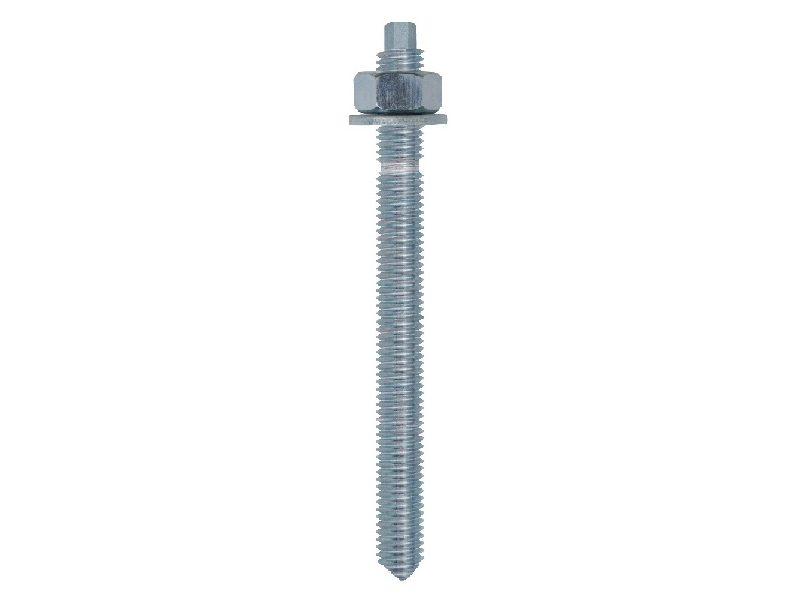

Barretta filettata BFK con esagono di manovra esterno

Le barre filettate BFK di Simpson Strong-Tie sono elementi di fissaggio sviluppati per collegare elementi ad una struttura in calcestruzzo. Queste sono caratterizzate da un esagono di manovra esterno.

La loro elevata qualità costruttiva assicura un fissaggio solido e stabile in ogni condizione. Adatte anche per applicazioni di tipo anti-sismico.

Le barre filettate BFK sono realizzate in acciaio al carbonio cl.5.8 e sottoposte a zincatura bianca. Processo che conferisce alle barre una maggiore protezione contro l'ossidazione oltre che migliorarne l'aspetto estetico.

Dati Tecnici

Diametro barra M20
Lunghezza barra 450 mm
hef M24
Chiave barra 13 mm
Chiave dado 30 mm
Materiale Acciaio al carbonio cl.5.8
Finitura Zincata bianca
Schema tecnico barra filettata BFK Simpson Strong-Tie

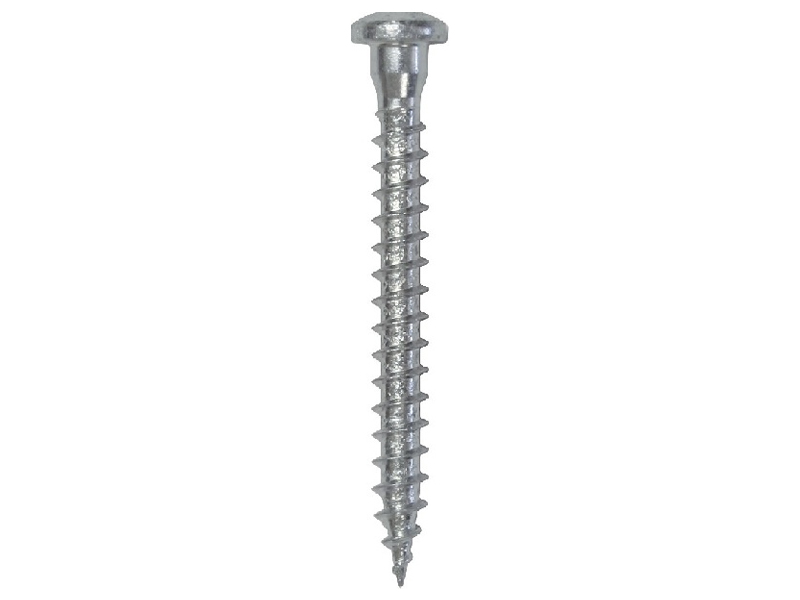

Vite per ancoraggio staffe VAS

Le viti VAS di Simpson Strong-Tie sono state sviluppate appositamente per l'ancoraggio di staffe a supporti in legno. Queste sono caratterizzate da una testa tonda con collarino sottotesta che ne aumenta sensibilmente la resistenza.

L'impronta Torx T20 extra profonda, oltre ad aumentare il trasferimento della coppia, riduce lo sforzo di avvitamento. Questo, in combinazione con la fresa in punta, garantisce una coppia di avvitamento ridotta e di conseguenza una maggiore durata della batteria.

Le viti VAS sono realizzate in acciaio al carbonio e sottoposte a zincatura bianca. Processo che conferisce alle viti una maggiore protezione contro l'ossidazione oltre che migliorarne l'aspetto estetico.

Dati Tecnici

Diametro vite - d 5 mm
Lunghezza vite - l 40 mm
Lunghezza filetto - lg 35 mm
Diametro gambo - d1 3,4 mm
Altezza testa - th 8 mm
Impronta - w Torx T20
Materiale Acciaio
Finitura Zincata bianca
Schema tecnico vite VAS Simpson Strong-Tie

Simpson Strong-Tie, prodotti garantiti per le tue costruzioni in legno

Scegli i connettori e i fissaggi Simpson Strong-Tie per dare solidità e resistenza alle tue costruzioni in legno. Dalle case alle strutture commerciali, una gamma completa di prodotti affidabili e innovativi per qualsiasi esigenza.

Da oltre 50 anni l’azienda si impegna a garantire: qualità superiore e durata nel tempo; facilità di installazione con soluzioni semplici e veloci da montare che riducono i tempi e costi di lavoro; massima sicurezza strutturale.

Simpson Strong-Tie: la forza invisibile che rende sicuro il tuo progetto.

Simpson Strong-Tie - Hold Down SHD
scheda-tecnica-Hold-Down-SHD.pdf (PDF)
