Guida alle sigle dei cuscinetti, come identificarli?
In tutti i settori industriali, aumentare la durata dei macchinari e la loro sicurezza - quindi ridurre le attività di manutenzione - ti garantisce una maggior produttività.
I cuscinetti, in questo senso, sono tra i componenti più utilizzati sulle macchine perché rendono più semplici i movimenti e riducono l'attrito e l'usura.
Ti garantiscono alta affidabilità, lunga durata operativa e funzionalità e sono in grado di soddisfare molte esigenze in diversi ambiti di produzione: dall’automazione al settore navale.
Come identificare i cuscinetti? Come leggere la sigla?
Tutti i cuscinetti sono identificati con una sigla formata da numeri e lettere. Ognuna di queste ha un preciso significato e identifica le caratteristiche del cuscinetto.

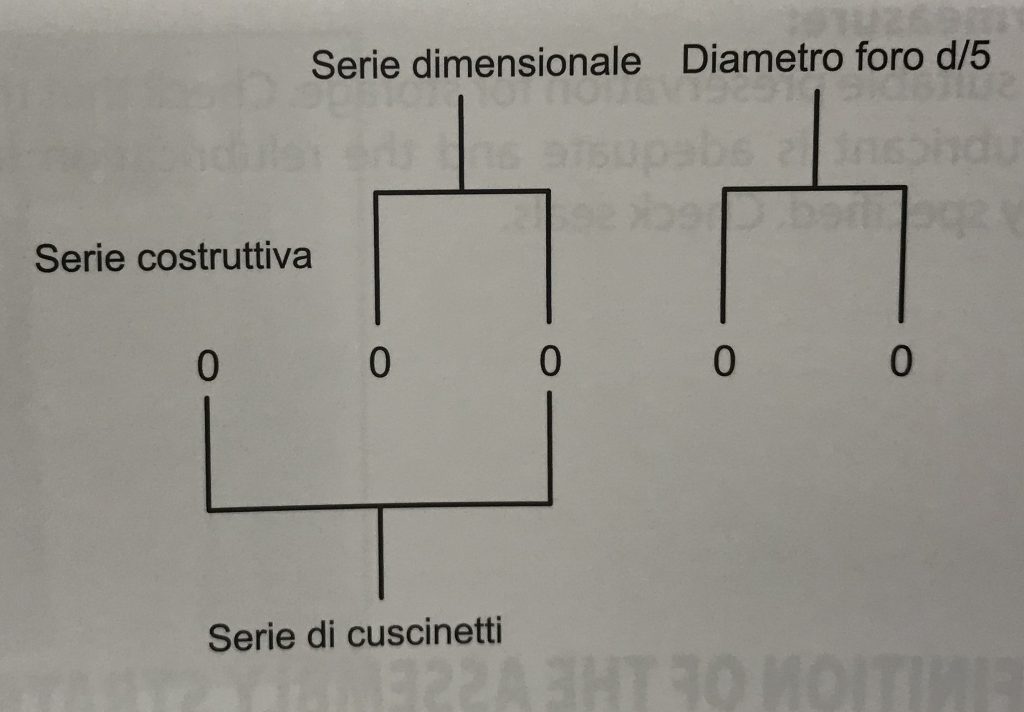

La prima parte di numeri identifica la serie costruttiva, la seconda quella dimensionale mentre i numeri finali indica il diametro del foro.
La serie costruttiva ad eccezione dei cuscinetti a rulli cilindrici e quelli a sfere con anello sfilabile inizia sempre con un numero.
- 0= Cuscinetti a sfere obliqui
- 1= Cuscinetti a sfere orientabili
- 2= Cuscinetti a rulli orientabili ed assiali orientabili
- 3= Cuscinetti a rulli conici
- 4= Cuscinetti radiali a 2 corone di sfere
- 5= Cuscinetti assiali a sfere
- 6= Cuscinetti radiali ad 1 corona di sfere
- 7= Cuscinetti obliqui ad 1 corona di sfere
- 8= Cuscinetti assiali a rulli cilindrici
- N= Cuscinetti a rulli cilindrici (che si suddividono in NJ, NU, NUP)
- QJ= Cuscinetti a 4 punti di contatto
La seconda parte del codice identifica la serie dimensionale ossia il diametro esterno e la larghezza oltre il foro. A parità di diametro esterno si possono avere diverse larghezze e fori interni.
Ci sono inoltre delle sigle dette appellativi supplementari che identificano altre caratteristiche costruttive e sono:
- C2= Gioco radiale interno ridotto rispetto allo standard
- C3= Gioco radiale interno maggiorato rispetto allo standard
- C4= Gioco radiale interno maggiore di C3
- C5= Gioco radiale interno maggiore di C4
- N= Scanalatura esterna per anello elastico
- NR= Scanalatura esterna per anello elastico con anello elastico
- P5= Precisione dimensionale e rotazione in classe 5 secondo la norma ISO
- P6= Precisione dimensionale e rotazione in classe 6 secondo la norma ISO
- 2RS= Tenute in gomma NBR rinforzate in lamiera ai lati del cuscinetto
- 1RS= Tenute in gomma NBR rinforzate in lamiera su 1 lato del cuscinetto
- TN9= Gabbia di tenuta rinforzata con fibra di vetro in Poliammide
- TN= Gabbia stampata in poliammide
- Z= Schermatura in lamiera stampata su un lato
- 2Z o ZZ= Schermatura in lamiera stampata su i 2 lati del cuscinetto
- ZZNR= Scanalatura per anello elastico sull’esterno, anello elastico e schermatura in lamiera su entrambi i lati del cuscinetto.
La scelta dei cuscinetti
Durante la selezione dei giusti cuscinetti sono da tenere in considerazione numerosi fattori, tra cui
- spazio a disposizione,
- carichi di peso da sostenere
- velocità
- attrito da sopportare
- disallineamento
- montaggio e smontaggio.
