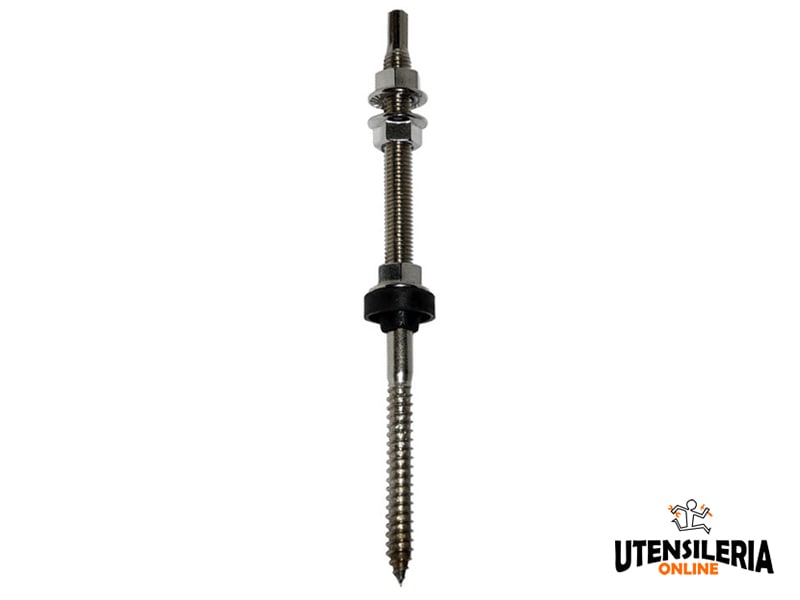

Vite doppio filetto STSR in acciaio inox A2 doppia filettatura con guarnizione

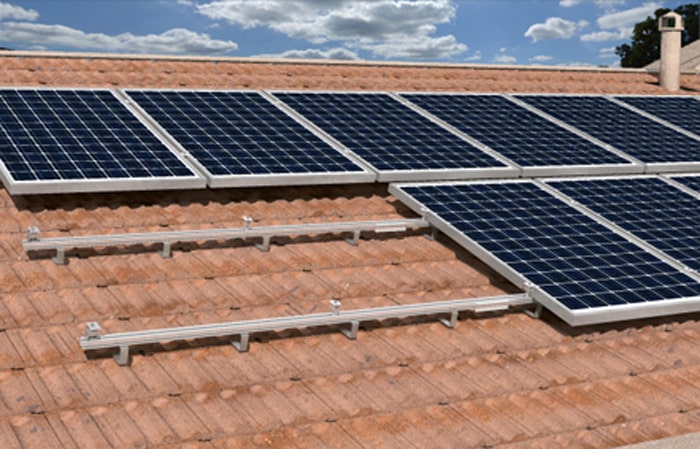

La vite doppia filettatura per installazioni fotovoltaiche su coperture in lastre ondulate con struttura portante in legno o calcestruzzo.
CARATTERISTICHE
Vitone e bulloni in acciaio inossidabile A2-70 secondo EN ISO 3506- 1/2;2009.
Completo: la vite doppia filettatura STSR è fornita preassemblata con guarnizione in EPDM, dado per il serraggio e coppia di dadi per il collegamento alle staffe MW o SSP.
Veloce: installazione rapida perché la copertura non deve essere rimossa durante l'installazione.
Impermeabile: grazie alla guarnizione in EPDM viene mantenuta l'impermeabilità della copertura.
IDONEO PER
Sistema Copertura in lastre ondulate con:
Profilo Solar-light, Profilo Solar-fish.
Fissaggio vite doppia filettatura STSR:
Con ancorante chimico FIS V su travi e solette in calcestruzzo.
Con ancorante chimico FIS V e tassello a rete FIS HK su solai in laterocemento.
Direttamente su travature lignee dopo aver eseguito il foro guida.
COME UTILIZZARE IL PRODOTTO
- Individuare la lunghezza della vite doppia filettatura STSR in funzione dello spessore della struttura portante di supporto.
- Definire l'interasse delle viti doppia filettatura STSR in funzione dei carichi neve e vento della zona di installazione dell'impianto e inclinazione della copertura.
- Individuare la posizione delle viti doppia filettatura STSR in funzione della struttura portante e del layout dell'impianto.
- Forare il supporto in funzione del diametro della vite e del tipo di supporto.

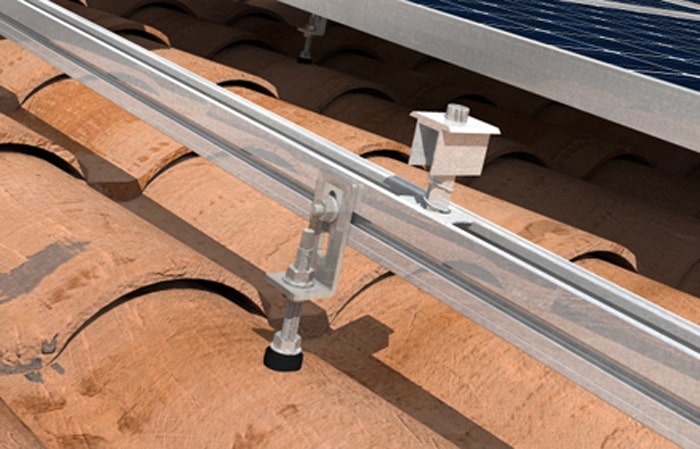

- Fissare la vite doppia filettatura STSR alla struttura portando la gomma EPDM a contatto con la copertura.
- Serrare il dado flangiato MU F sulla guarnizione per mantenere la tenuta impermeabile.
- Fissare la piastra di connessione SSP o MW, regolandone l'altezza mediante i dadi MU F.

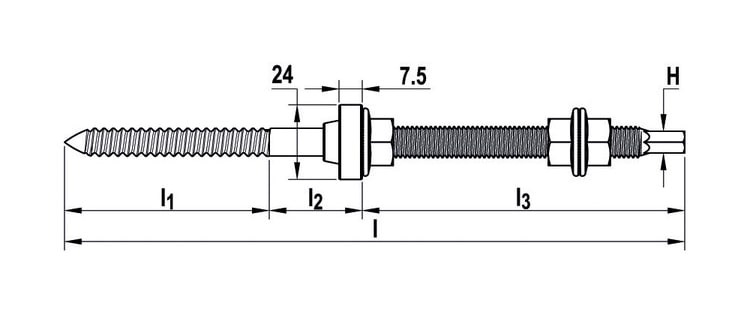

SCHEDA TECNICA

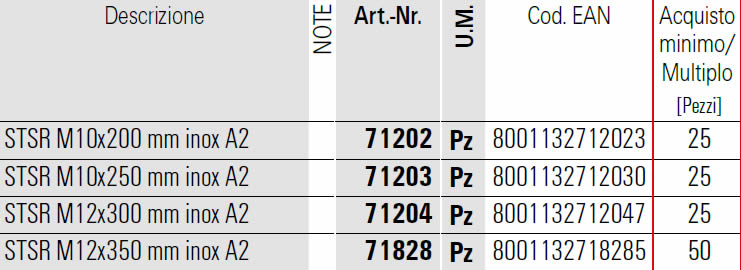

FISCHER SOLAR-FIX dettagli STSR
