Vite doppia filettatura Fischer STSI M10x181mm installazioni fotovoltaiche (10pz)

Vite doppia filettatura Fischer STSI M10x181mm installazioni fotovoltaiche (10pz)
-30%
Vite doppia filettatura Fischer STSI M10x181mm installazioni fotovoltaiche (10pz)
Vite doppia filettatura Fischer STSI M10x181mm installazioni fotovoltaiche (10pz)
Vite doppia filettatura Fischer STSI M10x181mm installazioni fotovoltaiche (10pz)
Fischer
Listino146,80€
Risparmio- 30%
Prezzo102,82€

125,44€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Codice: 8001132046456
  • Modello: 533376
  • Prodotto da: Fischer
  • Peso spedizione: 1kg.
  • Categoria: Solar-Fix

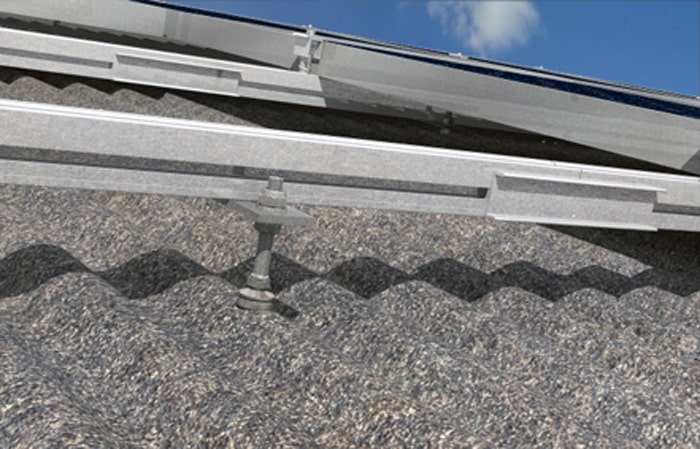

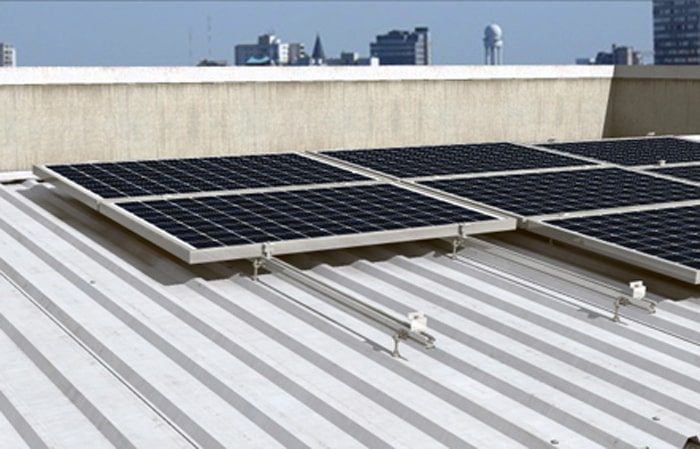

Vite a doppia filettatura per l'installazione di impianti fotovoltaici su coperture in lastre ondulate e struttura portante in acciaio

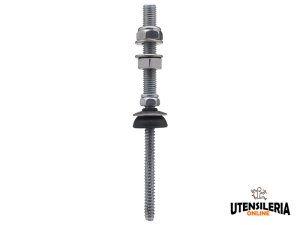

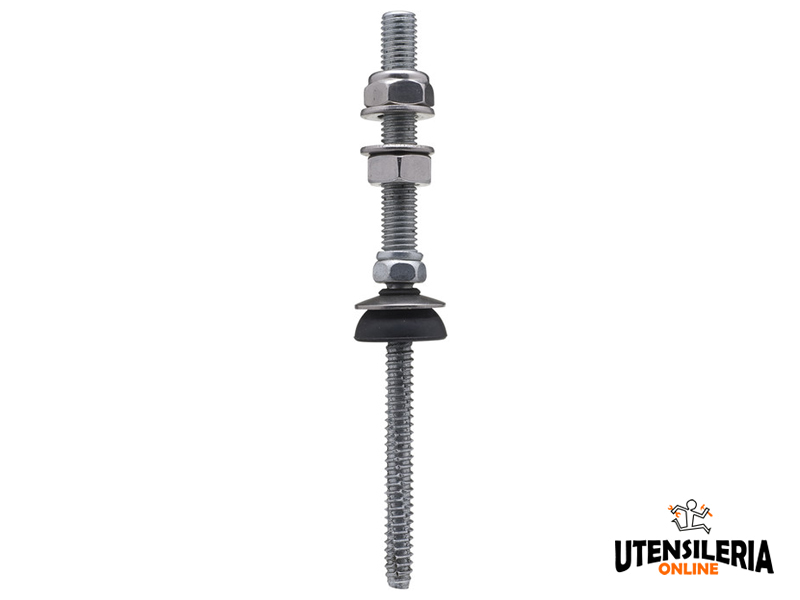

La vite doppio filetto STSI è fornita preassemblata con guarnizione in EPDM, dado per il serraggio e coppia di dadi per il collegamento alle staffe MW o SSP. Una volta serrato il dado la guarnizione in EPDM garantirà l'impermeabilità della copertura.

La vite ha una filettatura M10 per una lunghezza totale di 181 mm. L'installazione della vite è estremamente rapida perché non necessità della rimozione della copertura durante l'installazione.

Sia la vite che i bulloni sono realizzati in acciaio inossidabile A2-70 secondo la normativa europea EN ISO 3506-1/2;2009.

CAMPI DI UTILIZZO

Sistema Copertura in lastre ondulate con:

  • Profilo Solar Light
  • Profilo Solar Fish

Fissaggio vite doppia filettatura STSI:

  • Direttamente su travature e profili in acciaio dopo aver eseguito il foro guida

Adatto per:

  • Travature e profili in acciaio con spessore della lamiera variabile da 2 a 4 mm

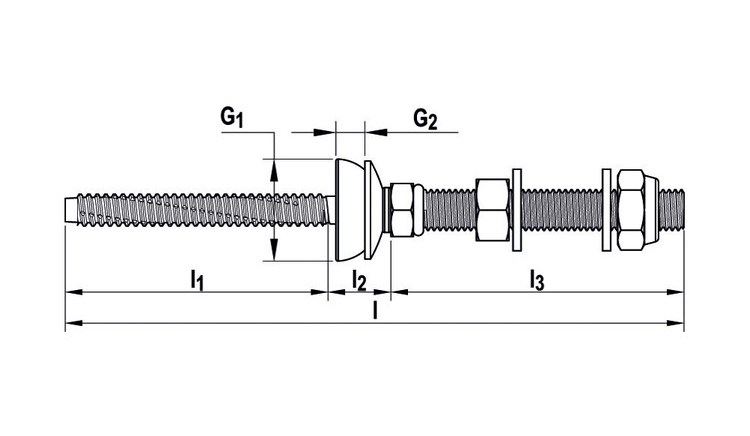

Dati Tecnici

Prodotto Codice Lunghezza totale
l
Lunghezza filettatura acciaio
l1
Lunghezza gambo liscio
l2
Lunghezza filettatura metrica
l3
Preforo
Ø
Filettatura metrica
M
Filettatura nominale acciaio
Ø
Confezione
Peso
W
STSI M 10 x 181 mm 533376 181 mm 116,5 mm 8,5 mm 56 mm 6,8 mm M 10 8 mm 10 pezzi 0,18 Kg

COME UTILIZZARE IL PRODOTTO

Individuare la lunghezza della vite doppia filettatura STSI in funzione dello spessore della struttura portante di supporto.

Definire l'interasse delle viti doppia filettatura STSI in funzione dei carichi neve e vento della zona di installazione dell'impianto e inclinazione della copertura.

Individuare la posizione delle viti doppia filettatura STSI in funzione della struttura portante e del layout dell'impianto.

Forare il supporto in funzione del diametro della vite e del tipo di supporto.

Avvitare la vite doppia filettatura STSI alla struttura portando la gomma EPDM a contatto con la copertura.

Serrare il dado MU sulla guarnizione per mantenere la tenuta impermeabile.

Fissare la piastra di connessione SSP o MW, regolandone l'altezza mediante i dadi MU

FISCHER SOLAR-FIX dettagli vite STSI
