Triangolo preassemblato STFS 10°-13° Fischer (5pz)

Triangolo preassemblato STFS 10°-13° Fischer (5pz)
-30%
Triangolo preassemblato STFS 10°-13° Fischer (5pz)
Triangolo preassemblato STFS 10°-13° Fischer (5pz)
Triangolo preassemblato STFS 10°-13° Fischer (5pz)
Fischer
Listino330,70€
Risparmio- 30%
Prezzo231,61€

282,57€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA
  • Codice: 8001132022450
  • Modello: 512625
  • Prodotto da: Fischer
  • Peso spedizione: 6kg.
  • Categoria: Solar-Fix

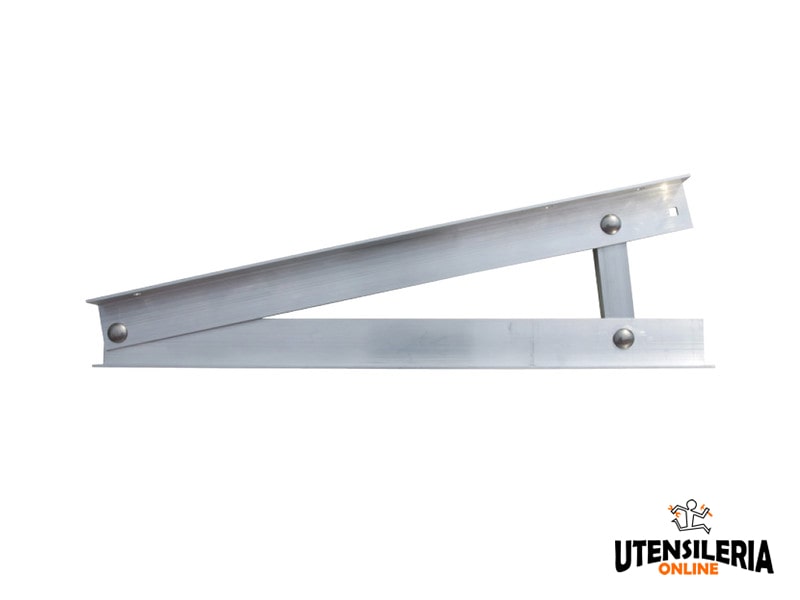

Struttura triangolare preassemblata STFS 10°-13°

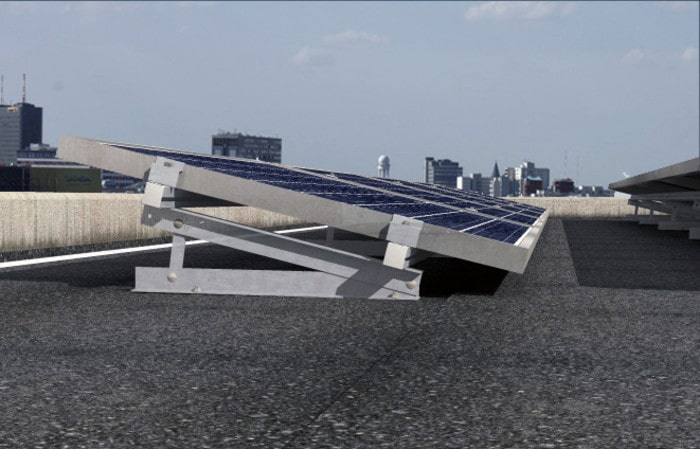

Il triangolo adatto per coperture piane prive di muri perimetrali con orientamento dei moduli in orizzontale.

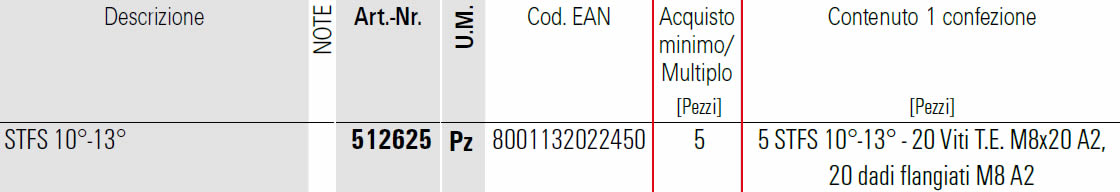

IN DOTAZIONE COMPRESO NEL PREZZO

Il triangolo STFS è fornito preassemblato e gli accessori di collegamento ai profili Solar sono inclusi nella confezione.

  • n. 5 triangolo STFS 10°-13°
  • n. 20 Viti T.E. M8x20 A2
  • n. 20 dadi flangiati M8 A2

CARATTERISTICHE

Struttura triangolare in alluminio AW 6063/6060 T66 secondo EN 755-2:2013. Bulloneria in acciaio inossidabile A2-70 secondo EN ISO 3506- 1/2:2009.

Flessibile: muovendo il diagonale tra 2 posizioni sono possibili 2 angolazioni diverse (10° e 13°).
Invisibile: l'installazione, con disposizione dei pannelli in orizzontale, è alta solo 30 cm.


IDONEO PER

Sistema Copertura piana con triangoli con:
Profilo Solar-fish

Configurazioni possibili:

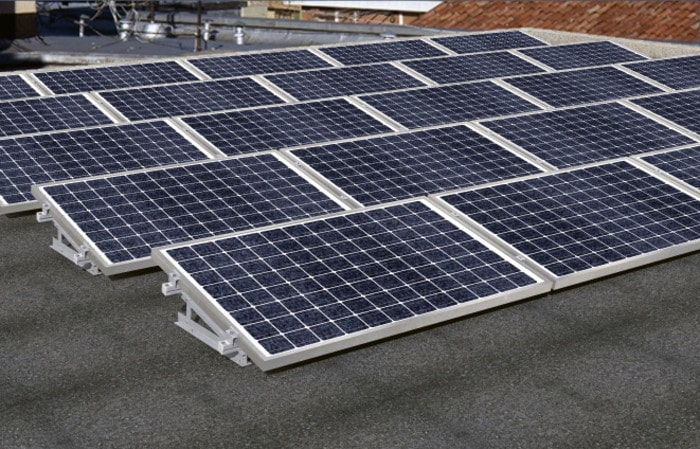

Modulo singolo in orizzontale


COME UTILIZZARE IL PRODOTTO

  • Definire l'interasse dei triangoli STFS in funzione dei carichi neve e vento della zona di installazione dell'impianto.
  • Individuare la posizione dei triangoli STFS in funzione della struttura portante e del layout dell'impianto.
  • Fissare la base del triangolo STFS alla superficie piana utilizzando un apposito ancoraggio determinato in funzione della tipologia e stratigrafia del supporto.
  • Collegare il profilo Solar alla diagonale del triangolo STFS utilizzando le viti della confezione.

SCHEDA TECNICA

Scheda fischer STFS Fischer

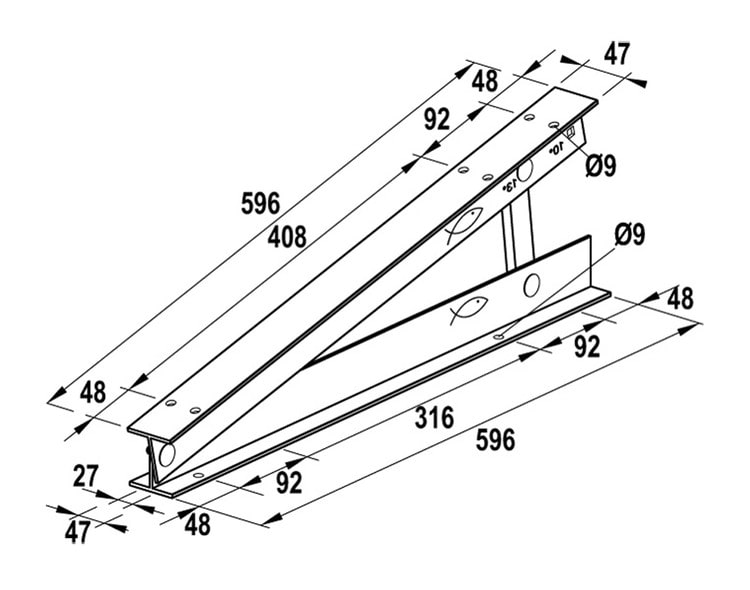

FISCHER SOLAR-FIX dettagli struttura STFS
