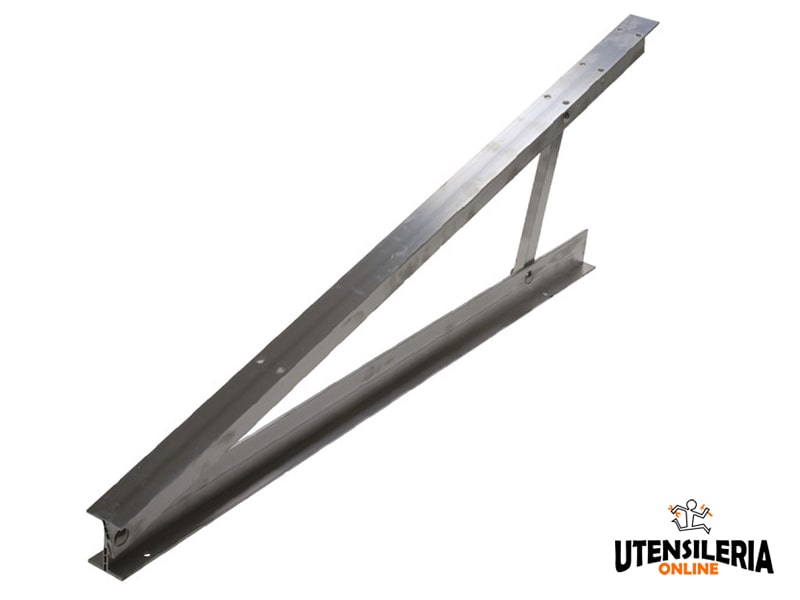

Struttura triangolare preassemblata STFN 10°-15°

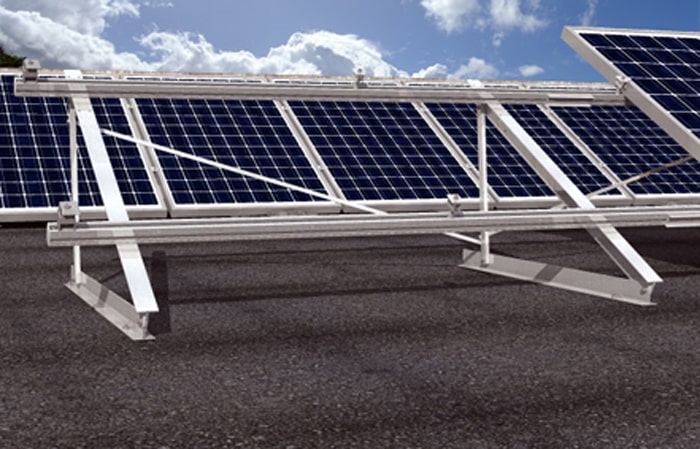

Il triangolo preassemblato per tetti piani per moduli orientati sia in verticale che in orizzontale.
IN DOTAZIONE COMPRESO NEL PREZZO
Il triangolo STFN è fornito preassemblato e gli accessori di collegamento ai profili Solar sono inclusi nella confezione.
- n. 5 triangolo STFN 10°-15°
- n. 20 Viti T.E. M8x20 A2
- n. 20 dadi flangiati M8 A2
CARATTERISTICHE
Struttura triangolare in alluminio AW 6063/6060 T66 secondo EN 755-2:2013. Bulloneria in acciaio inossidabile A2-70 secondo EN ISO 3506- 1/2:2009.
Flessibile: il triangolo è disponibile in 2 modelli (STFN 10°-15° e STFN 25°- 30°-35°), muovendo il diagonale tra 2 posizioni 3 posizioni rispettivamente sono possibili 5 angolazioni diverse (10°, 15°, 25°, 30° e 35°).

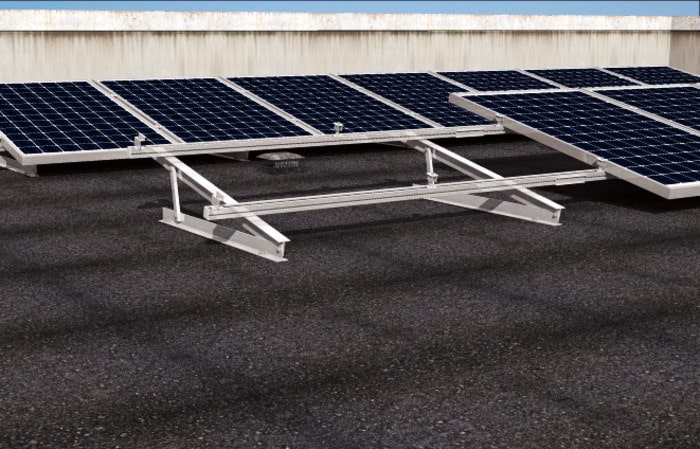

Versatile: entrambi i triangoli STFN consentono la disposizione dei moduli sia in orizzontale che in verticale.
IDONEO PER
Sistema Copertura piana con triangoli con:
Profilo Solar-fish
Configurazioni possibili:
Modulo singolo in orizzontale
Modulo singolo in verticale
COME UTILIZZARE IL PRODOTTO
- Definire l'interasse dei triangoli STFN in funzione dei carichi neve e vento della zona di installazione dell'impianto.
- Individuare la posizione dei triangoli STFN in funzione della struttura portante e del layout dell'impianto.
- Fissare la base del triangolo STFN alla superficie piana utilizzando un apposito ancoraggio determinato in funzione della tipologia e stratigrafia del supporto.
- Collegare il profilo Solar alla diagonale del triangolo STFN utilizzando le viti della confezione.
SCHEDA TECNICA

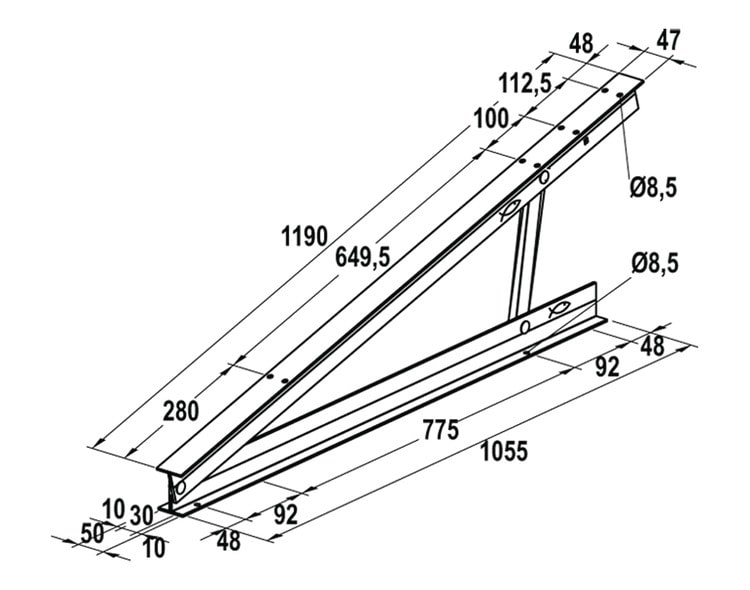

FISCHER SOLAR-FIX dettagli struttura STFN
