Staffa posteriore Fischer SW-II-S Carter 15° per sistema Solar Wind Sud

Staffa posteriore Fischer SW-II-S Carter 15° per sistema Solar Wind Sud
-30%
Staffa posteriore Fischer SW-II-S Carter 15° per sistema Solar Wind Sud
Staffa posteriore Fischer SW-II-S Carter 15° per sistema Solar Wind Sud
Fischer
Listino35,21€
Risparmio- 30%
Prezzo24,65€

30,08€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Codice: 8001132103265
  • Modello: 560618
  • Prodotto da: Fischer
  • Peso spedizione: 2.5kg.
  • Categoria: Solar-Fix

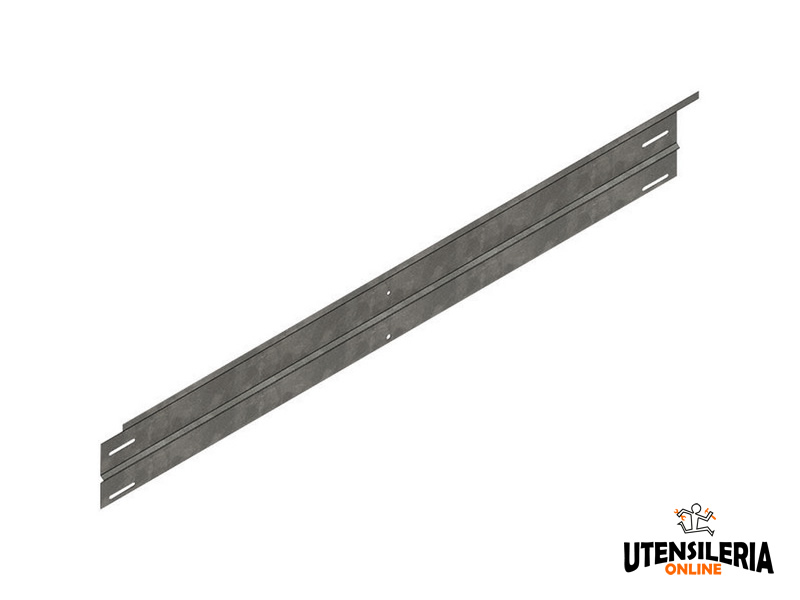

Carter posteriore per l'installazione di pannelli fotovoltaici con il sistema Solar Wind II per tetti piani con inclinazione 10°-15° e orientamento pannelli a Sud .

Il carter posteriore del sistema Solar Wind II può essere utilizzato per un'ampia gamma di pannelli con base 950÷1050 mm x altezza 1559÷1690 mm. Viene fissato tra le staffe intermedie SW II S BM e le staffe finali SW II S BE per ridurre l'effetto dell'azione del vento.

Questo sistema modulare consentendo di realizzare layout pannelli estremamente flessibile e sicuro grazie ai speciali morsetti centrali e finali che consentono la messa a terra dell'impianto. Testato in galleria del vento fino a 240 km/h.

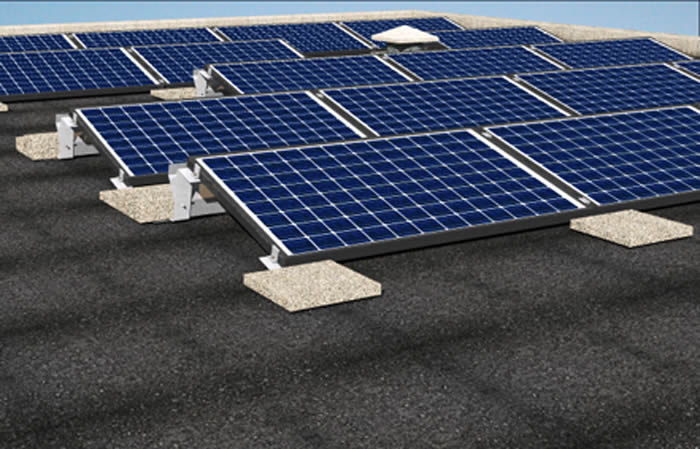

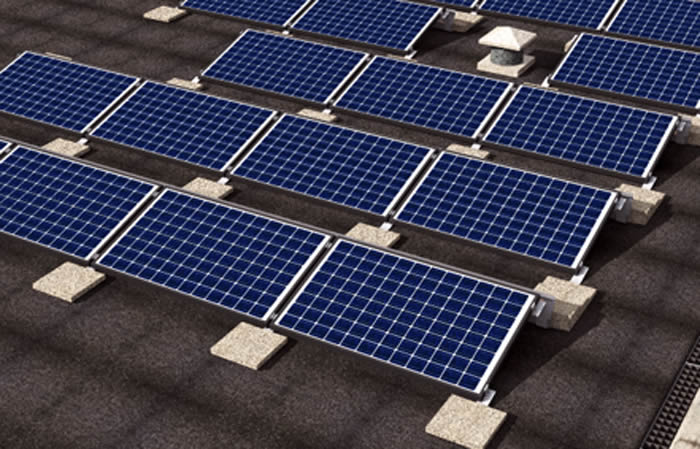

Il sistema Solar Wind II non necessita della foratura del tetto essendo bloccato con piccole zavorre modulari in calcestruzzo velocizzando sensibilmente i tempi di installazione. La ridotta inclinazione dei pannelli a 15° e la presenza dei carter riducono l'effetto dell'azione del vento sull'impianto e quindi il numero di zavorre in copertura.

Adatto per:

  • Tetti piani senza foratura
  • Modulo singolo in orizzontale

Dati Tecnici

Codice Spessore Lunghezza Adatto a pannellidi lunghezza Peso
560618 0,6 mm 1800 mm 1500 - 1750 mm 2,50 Kg
560619 0,6 mm 2050 mm 1751 - 2000 mm 2,85 Kg
560620 0,6 mm 2300 mm 2001 - 2250 mm 3,20 Kg

COME UTILIZZARE IL PRODOTTO

Definire il numero di zavorre da utilizzare per ogni singolo elemento in funzione dei carichi neve e vento della zona di installazione dell'impianto, secondo le Normative nazionali.

Posizionare le staffe frontali SW II BF e le staffe SW II S B sulla copertura, come da progetto.

Posizionare i moduli fotovoltaici sulle staffe e fissarli utilizzando i morsetti SW II MC e SW II MF.

Fissare i carter SW II S CARTER sulle staffe intermedie SW II S BM e finali SW II S BE per ridurre l'effetto dell'azione del vento.

Posizionare le zavorre come da progetto. Proteggere la copertura interponendo i cuscinetti di protezione SW-II PAD sotto le zavorre.
