Staffa intermedia Fischer SW II S BM 15° sistema Solar Wind Sud

Staffa intermedia Fischer SW II S BM 15° sistema Solar Wind Sud
-30%
Staffa intermedia Fischer SW II S BM 15° sistema Solar Wind Sud
Staffa intermedia Fischer SW II S BM 15° sistema Solar Wind Sud
Staffa intermedia Fischer SW II S BM 15° sistema Solar Wind Sud
Fischer
Listino57,43€
Risparmio- 30%
Prezzo40,22€

49,07€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Codice: 8001132094877
  • Modello: 547026
  • Prodotto da: Fischer
  • Peso spedizione: 2.2kg.
  • Categoria: Solar-Fix

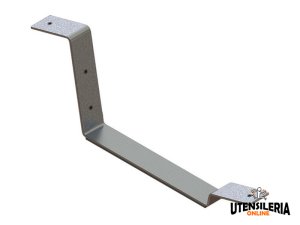

Staffa intermedia per l'installazione di pannelli fotovoltaici con il sistema Solar Wind II su tetti piani con inclinazione 15° e orientamento pannelli Sud.

La staffa intermedia del sistema Solar Wind II può essere utilizzata per un'ampia gamma di pannelli con base 950÷1050 mm x altezza 1559÷1690 mm. L'orientamento dei pannelli verso Sud consente di massimizzare il rendimento dei pannelli solari nelle ore pomeridiane, quando i raggi del sole sono particolarmente caldi sacrificando quelli della mattina quando la foschia e la nebbia possono ostacolare l'irraggiamento.

Questo sistema modulare consentendo di realizzare layout pannelli estremamente flessibile e sicuro grazie ai speciali morsetti centrali e finali che consentono la messa a terra dell'impianto. Testato in galleria del vento fino a 240 km/h.

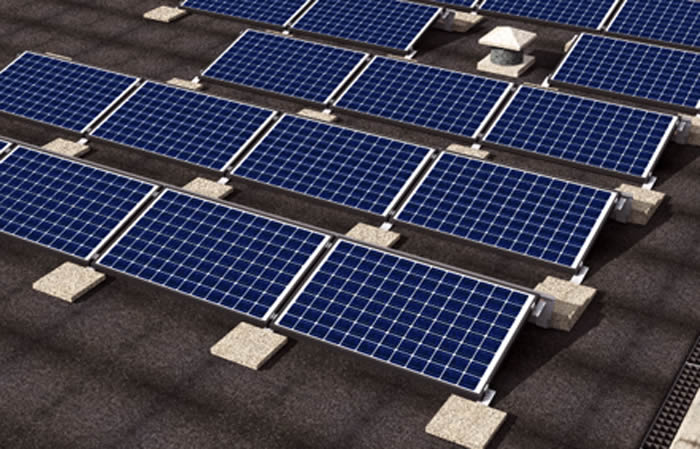

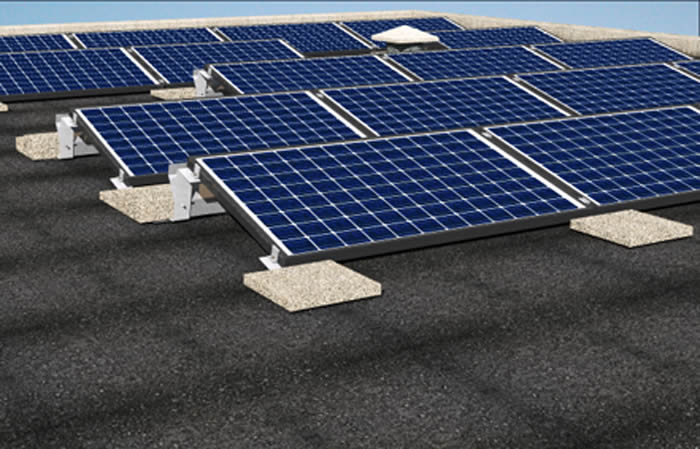

Il sistema Solar Wind II non necessita della foratura del tetto essendo bloccato con piccole zavorre modulari in calcestruzzo velocizzando sensibilmente i tempi di installazione. La ridotta inclinazione dei pannelli a 15° e la presenza dei carter riducono l'effetto dell'azione del vento sull'impianto e quindi il numero di zavorre in copertura.

La staffa è realizzata in alluminio AW 6060 T66/T5 secondo la normativa europea EN 755-2:2013 mentre la bulloneria è in acciaio inossidabile A2-70 secondo normativa EN ISO 3506-1/2:2009.

Adatto per:

  • Tetti piani senza foratura
  • Modulo singolo in orizzontale

PRODOTTI CHE COMPONGONO IL SISTEMA FISCHER SW II S

  • Staffa SW II S BF 15°
  • Staffa SW II S BM 15°
  • Staffa SW II S BE 15°
  • Staffa SW II S CARTER

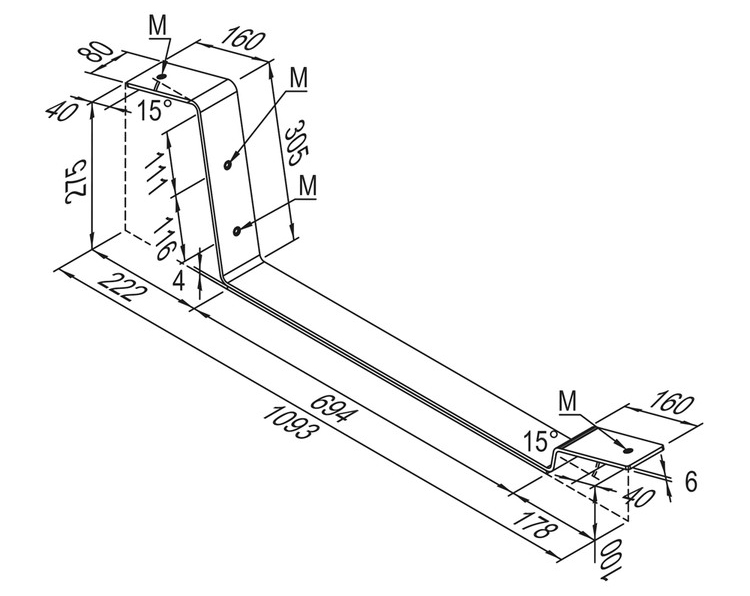

Dati Tecnici

Prodotto Codice Spessore
s
Filettatura
M
Adatto per Peso
W
Confezione
SW II S BM 15° 547026 6 mm M 8 Solar Wind II Sud 15° 2,27 Kg 1 pezzo

COME UTILIZZARE IL PRODOTTO

Definire il numero di zavorre da utilizzare per ogni singolo elemento in funzione dei carichi neve e vento della zona di installazione dell'impianto, secondo le Normative nazionali.

Posizionare le staffe frontali SW II BF e le staffe SW II S B sulla copertura, come da progetto.

Posizionare i moduli fotovoltaici sulle staffe e fissarli utilizzando i morsetti SW II MC e SW II MF.

Fissare i carter SW II S CARTER sulle staffe intermedie SW II S BM e finali SW II S BE per ridurre l'effetto dell'azione del vento.

Posizionare le zavorre come da progetto. Proteggere la copertura interponendo i cuscinetti di protezione SW-II PAD sotto le zavorre.
