28,31€ iva inclusa

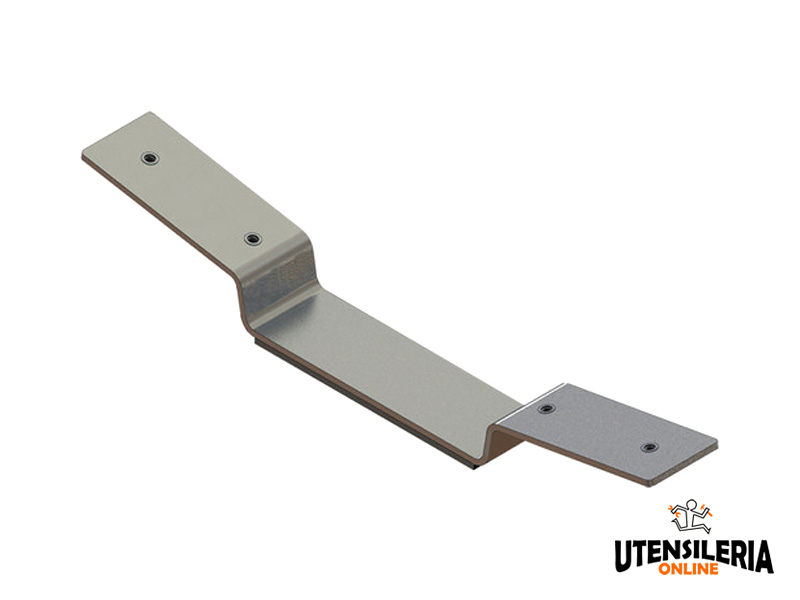

Staffa intermedia bassa per l'installazione di pannelli fotovoltaici con il sistema Solar Wind II su tetti piani con inclinazione 10° e orientamento pannelli Est Ovest.

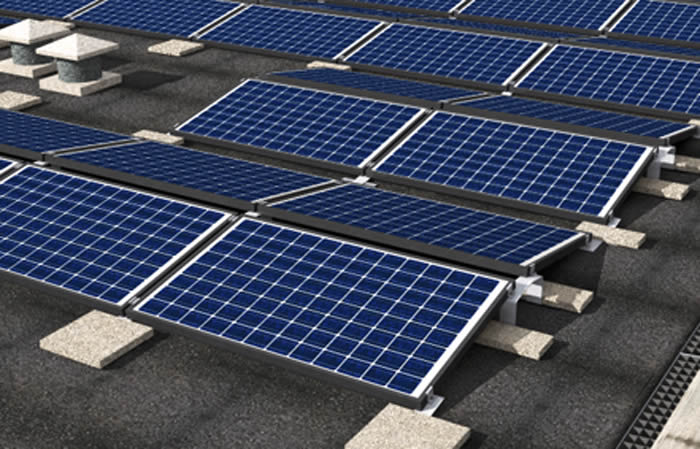

La staffa intermedia bassa del sistema Solar Wind II può essere utilizzata per un'ampia gamma di pannelli con base 950÷1050 mm x altezza 1559÷1690 mm. L'orientamento dei pannelli verso Est Ovest consente di sfruttare i pannelli solari durante tutta la giornata, i pannelli Est vengono sfruttati solo di mattina mentre quelli orientati ad Ovest vengono sfruttati nelle ore pomeridiane.
Questo sistema modulare consentendo di realizzare layout pannelli estremamente flessibili e sicuri grazie ai speciali morsetti centrali e finali che consentono la messa a terra dell'impianto. Testato in galleria del vento fino a 240 km/h.

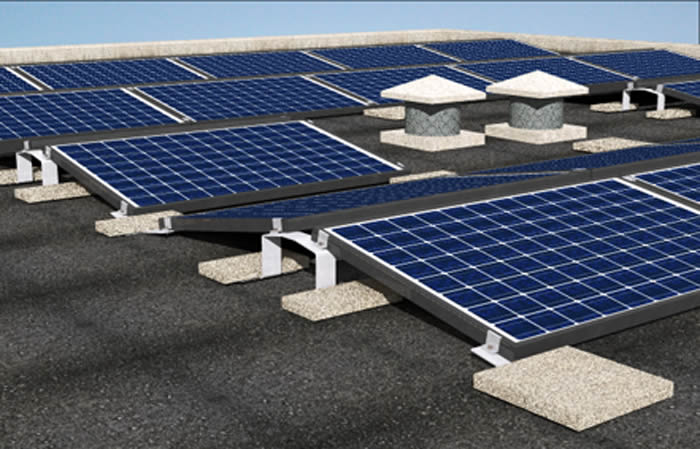

Il sistema Solar Wind II non necessita della foratura del tetto essendo bloccato con piccole zavorre modulari in calcestruzzo velocizzando sensibilmente i tempi di installazione. La ridotta inclinazione dei pannelli a 10° riduce l'effetto dell'azione del vento sull'impianto riducendo il numero di zavorre necesserie per il bloccaggio e di conseguenza creare un sistema più leggero.

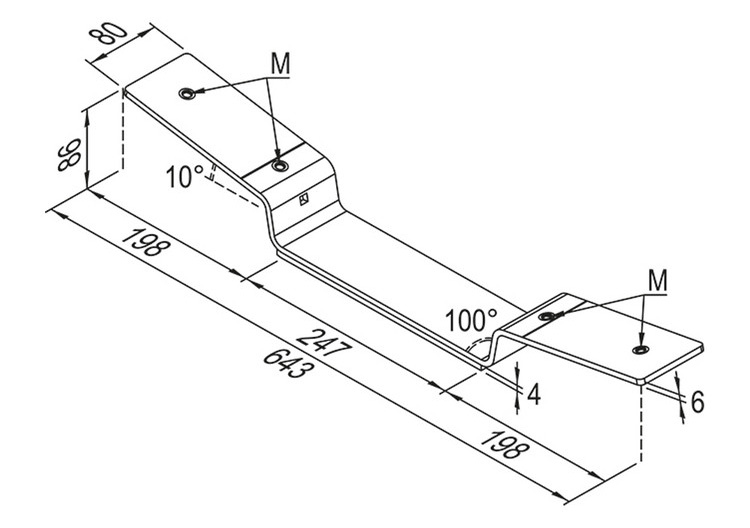

La staffa è realizzata in alluminio AW 6060 T66/T5 secondo la normativa europea EN 755-2:2013 mentre la bulloneria è in acciaio inossidabile A2-70 secondo normativa EN ISO 3506-1/2:2009.
Definire il numero di zavorre da utilizzare per ogni singolo elemento in funzione dei carichi neve e vento della zona di installazione dell'impianto, secondo le Normative nazionali.

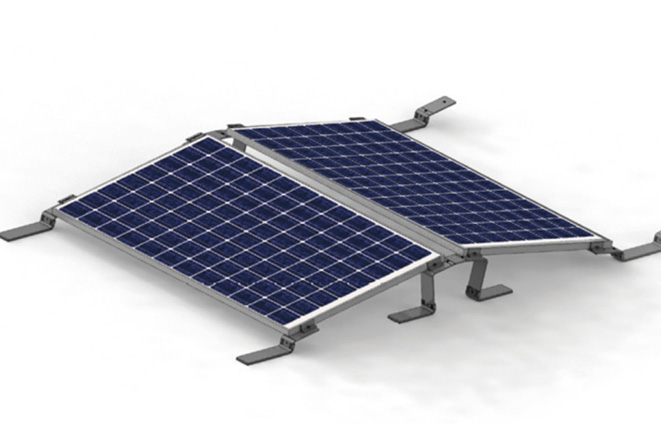

Posizionare le staffe frontali SW II BF e le staffe SW II EW BM sulla copertura, come da progetto.
Posizionare i moduli fotovoltaici sulle staffe e fissarli utilizzando i morsetti SW II MC e SW II MF.
Posizionare le zavorre come da progetto. Proteggere la copertura interponendo i cuscinetti di protezione SW II PAD sotto le zavorre.
