Staffa intermedia alta Fischer SW II EW BMH 10° sistema Solar Wind Est Ovest

Staffa intermedia alta Fischer SW II EW BMH 10° sistema Solar Wind Est Ovest
-30%
Staffa intermedia alta Fischer SW II EW BMH 10° sistema Solar Wind Est Ovest
Staffa intermedia alta Fischer SW II EW BMH 10° sistema Solar Wind Est Ovest
Staffa intermedia alta Fischer SW II EW BMH 10° sistema Solar Wind Est Ovest
Fischer
Listino55,23€
Risparmio- 30%
Prezzo38,68€

47,19€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Codice: 8001132094938
  • Modello: 547032
  • Prodotto da: Fischer
  • Peso spedizione: 1.8kg.
  • Categoria: Solar-Fix

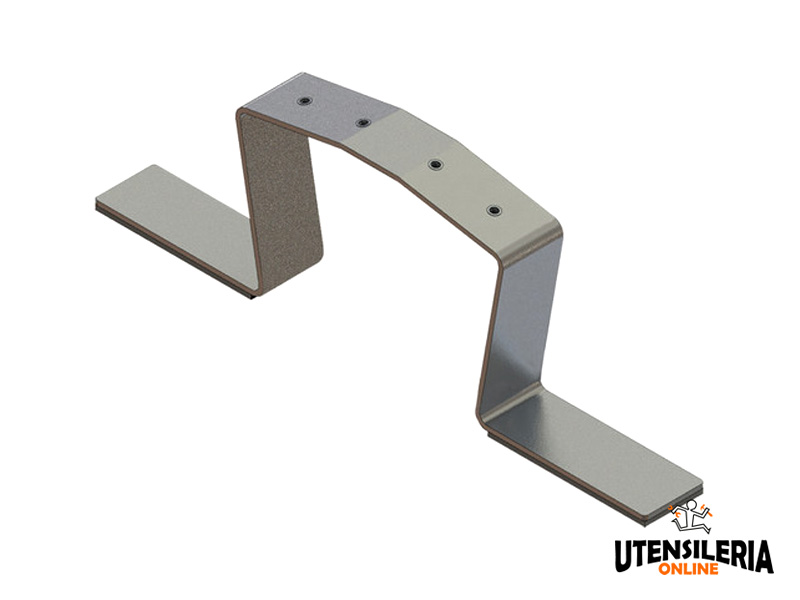

Staffa intermedia alta per l'installazione di pannelli fotovoltaici con il sistema Solar Wind II su tetti piani con inclinazione 10° e orientamento pannelli Est Ovest.

La staffa viene utilizzata come sostegno intermedio dei pannelli solari con orientamento Est Ovest. Può essere utilizzata per supportare fino a due pannelli con base 950÷1050 mm x altezza 1559÷1690 mm. L'orientamento dei pannelli verso Est Ovest consente di sfruttare i pannelli solari durante tutta la giornata, i pannelli Est vengono sfruttati solo di mattina mentre quelli orientati ad Ovest vengono sfruttati nelle ore pomeridiane.

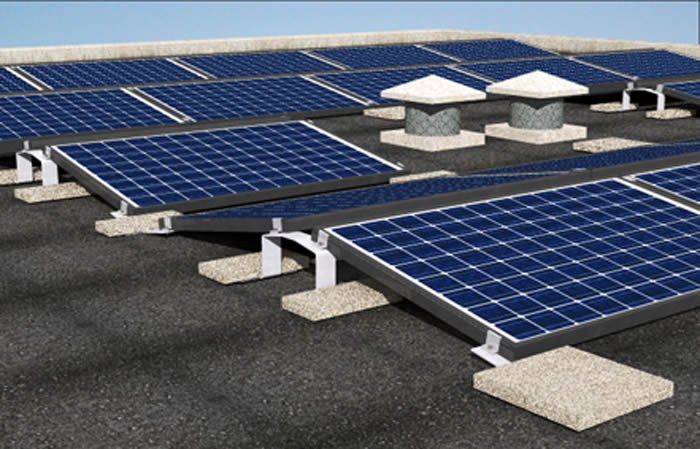

Il sistema Solar Wind II Est Ovest

Questo sistema modulare consentendo di realizzare layout pannelli estremamente flessibili e sicuri grazie ai speciali morsetti centrali e finali che consentono la messa a terra dell'impianto. Testato in galleria del vento fino a 240 km/h.

Il sistema Solar Wind II non necessita della foratura del tetto essendo bloccato con piccole zavorre modulari in calcestruzzo velocizzando sensibilmente i tempi di installazione. La ridotta inclinazione dei pannelli a 10° riduce l'effetto dell'azione del vento sull'impianto riducendo il numero di zavorre necesserie per il bloccaggio e di conseguenza creare un sistema più leggero.

La staffa è realizzata in alluminio AW 6060 T66/T5 secondo la normativa europea EN 755-2:2013 mentre la bulloneria è in acciaio inossidabile A2-70 secondo normativa EN ISO 3506-1/2:2009.

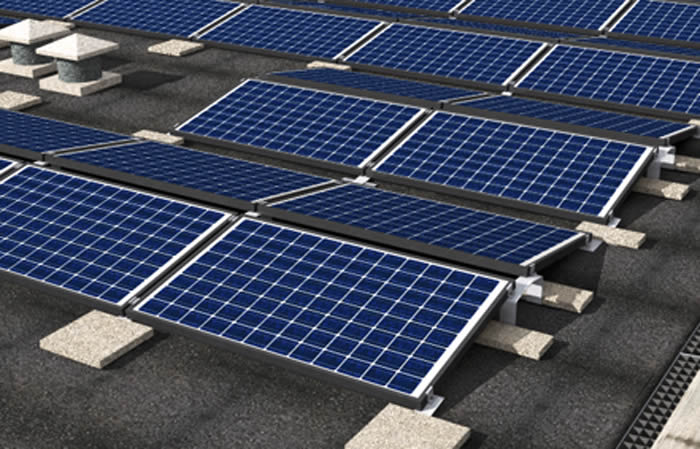

Sistema Solar Wind II Est Ovest Fischer

Adatto per:

  • Tetti piani senza foratura
  • Modulo singolo in orizzontale
  • Pannelli con orientamento Est Ovest

PRODOTTI CHE COMPONGONO IL SISTEMA FISCHER SW II EW

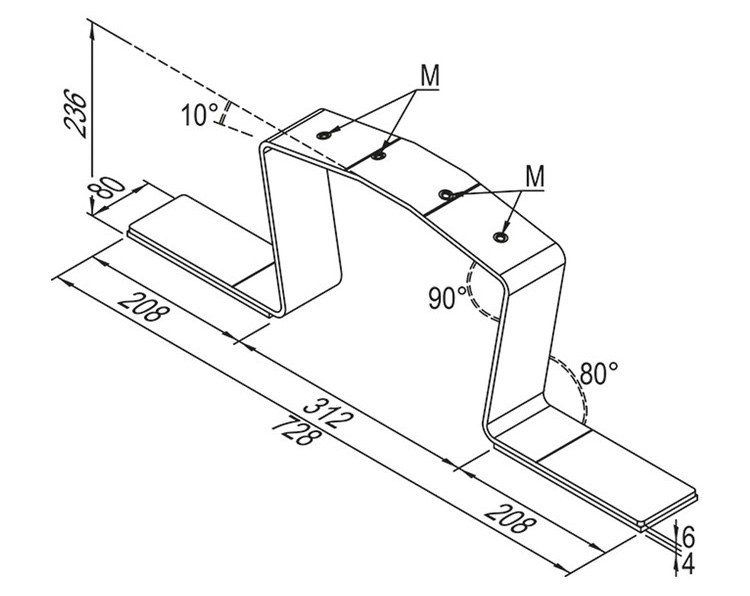

Dati Tecnici

Prodotto Codice Spessore
s		 Filettatura
M		 Adatto per Peso
W		 Confezione
SW II EW BMH 10° 547032 6 mm M 8 Solar Wind II Est Ovest 10° 1,85 Kg 1 pezzo

COME UTILIZZARE IL PRODOTTO

Definire il numero di zavorre da utilizzare per ogni singolo elemento in funzione dei carichi neve e vento della zona di installazione dell'impianto, secondo le Normative nazionali.

Posizionare le staffe frontali SW II BF e le staffe SW II EW BM sulla copertura, come da progetto.

Posizionare i moduli fotovoltaici sulle staffe e fissarli utilizzando i morsetti SW II MC e SW II MF.

Posizionare le zavorre come da progetto. Proteggere la copertura interponendo i cuscinetti di protezione SW II PAD sotto le zavorre.
