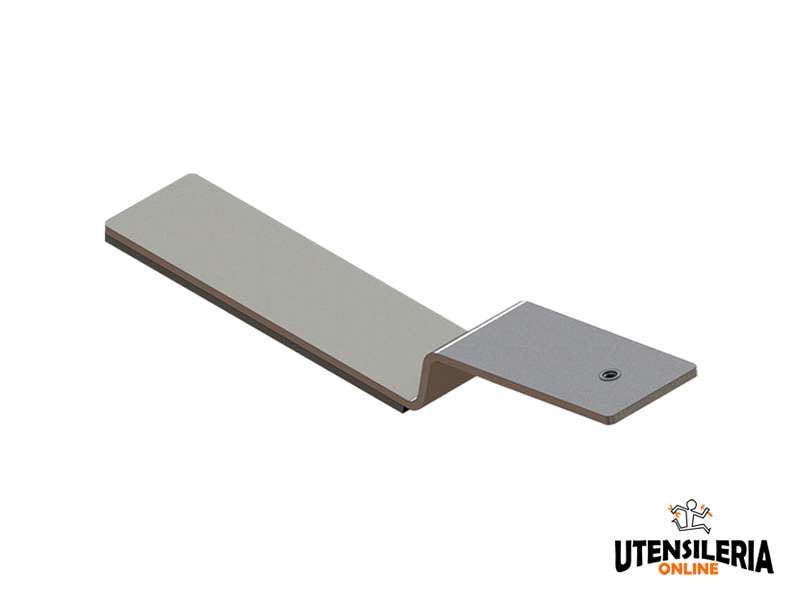

Staffa frontale Fischer SW II S BF 15° sistema Solar Wind Sud

Staffa frontale per l'installazione di pannelli fotovoltaici con il sistema Solar Wind II su tetti piani con inclinazione 15° e orientamento pannelli Sud.

La staffa frontale del sistema Solar Wind II può essere utilizzata per un'ampia gamma di pannelli con base 950÷1050 mm x altezza 1559÷1690 mm. L'orientamento dei pannelli verso Sud consente di massimizzare il rendimento dei pannelli solari nelle ore pomeridiane, quando i raggi del sole sono particolarmente caldi sacrificando quelli della mattina quando la foschia e la nebbia possono ostacolare l'irraggiamento.

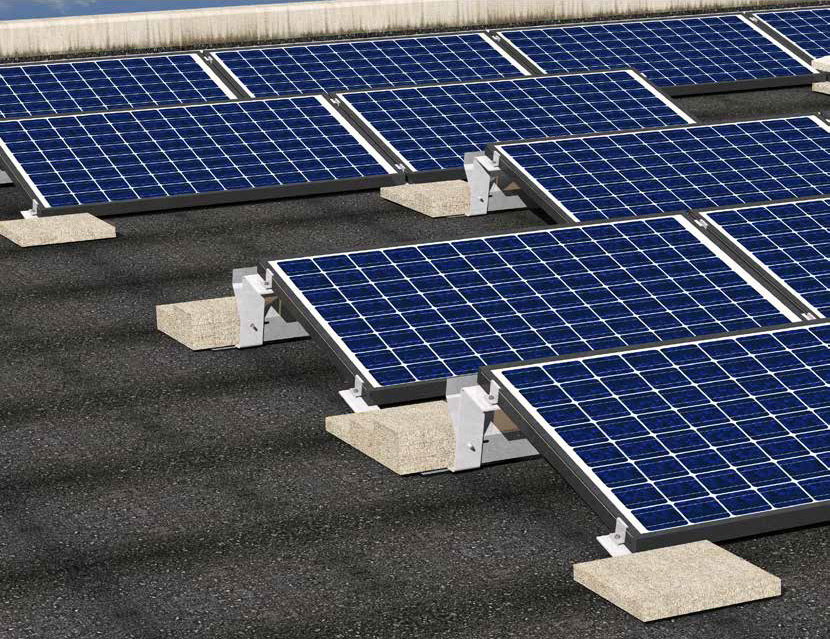

Il sistema Solar Wind II Sud

Questo sistema modulare consentendo di realizzare layout pannelli estremamente flessibile e sicuro grazie ai speciali morsetti centrali e finali che consentono la messa a terra dell'impianto. Testato in galleria del vento fino a 240 km/h.

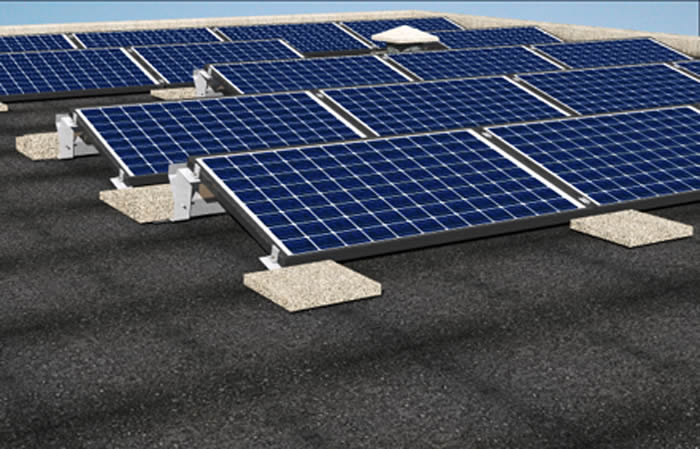

Il sistema Solar Wind II non necessita della foratura del tetto essendo bloccato con piccole zavorre modulari in calcestruzzo velocizzando sensibilmente i tempi di installazione. La ridotta inclinazione dei pannelli a 15° e la presenza dei carter riducono l'effetto dell'azione del vento sull'impianto e quindi il numero di zavorre in copertura.

La staffa è realizzata in alluminio AW 6060 T66/T5 secondo la normativa europea EN 755-2:2013 mentre la bulloneria è in acciaio inossidabile A2-70 secondo normativa EN ISO 3506-1/2:2009.

PRODOTTI CHE COMPONGONO IL SISTEMA FISCHER SW II S

• Staffa SW II S BF 15°
• Staffa SW II S BM 15°
• Staffa SW II S BE 15°
• Staffa SW II S CARTER

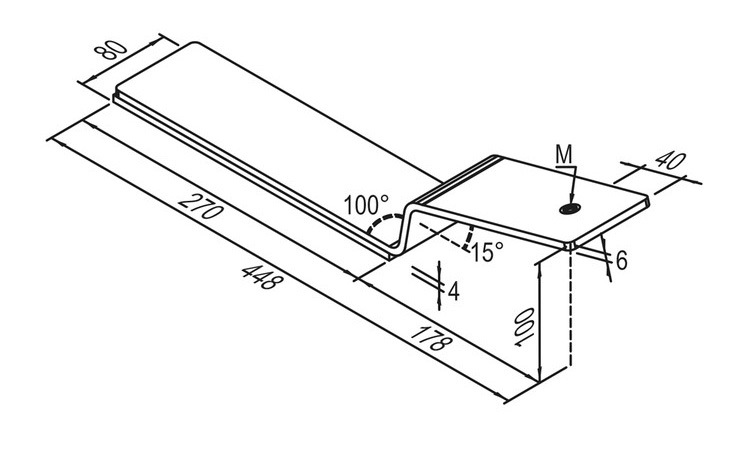

Dati Tecnici

COME UTILIZZARE IL PRODOTTO

Definire il numero di zavorre da utilizzare per ogni singolo elemento in funzione dei carichi neve e vento della zona di installazione dell'impianto, secondo le Normative nazionali.

Posizionare le staffe frontali SW II BF e le staffe SW II S B sulla copertura, come da progetto.

Posizionare i moduli fotovoltaici sulle staffe e fissarli utilizzando i morsetti SW II MC e SW II MF.

Fissare i carter SW II S CARTER sulle staffe intermedie SW II S BM e finali SW II S BE per ridurre l'effetto dell'azione del vento.

Posizionare le zavorre come da progetto. Proteggere la copertura interponendo i cuscinetti di protezione SW-II PAD sotto le zavorre.
