Staffa frontale Fischer SW II BF 10° sistema Solar Wind Est Ovest

Staffa frontale Fischer SW II BF 10° sistema Solar Wind Est Ovest
-30%
Staffa frontale Fischer SW II BF 10° sistema Solar Wind Est Ovest
Staffa frontale Fischer SW II BF 10° sistema Solar Wind Est Ovest
Staffa frontale Fischer SW II BF 10° sistema Solar Wind Est Ovest
Fischer
Listino25,25€
Risparmio- 30%
Prezzo17,68€

21,57€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Codice: 8001132094839
  • Modello: 547022
  • Prodotto da: Fischer
  • Peso spedizione: 0.8kg.
  • Categoria: Solar-Fix

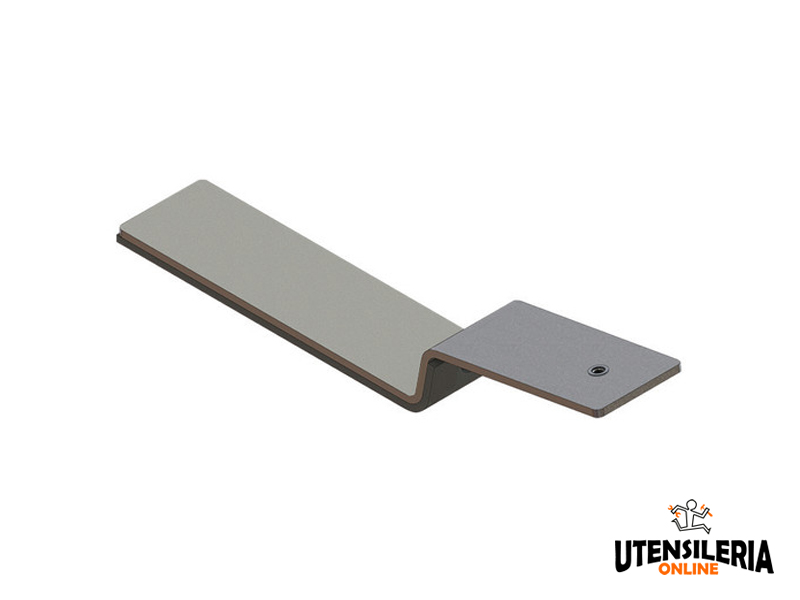

Staffa frontale per l'installazione di pannelli fotovoltaici con il sistema Solar Wind II su tetti piani con inclinazione 10° e orientamento pannelli Est Ovest.

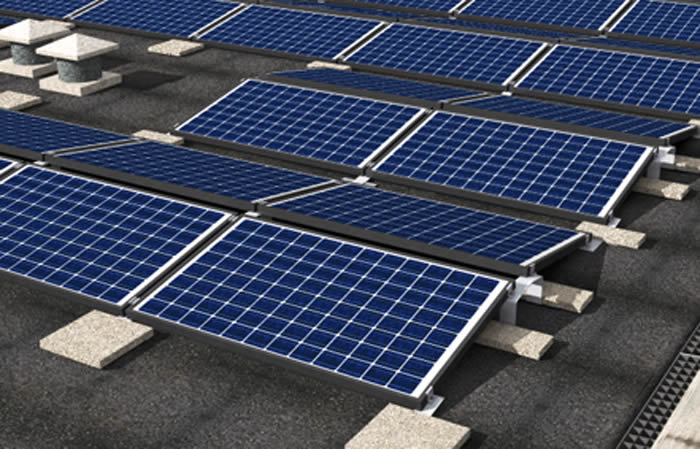

La staffa frontale del sistema Solar Wind II può essere utilizzata per un'ampia gamma di pannelli con base 950÷1050 mm x altezza 1559÷1690 mm. L'orientamento dei pannelli verso Est Ovest consente di sfruttare i pannelli solari durante tutta la giornata, i pannelli Est vengono sfruttati solo di mattina mentre quelli orientati ad Ovest vengono sfruttati nelle ore pomeridiane.

Questo sistema modulare consentendo di realizzare layout pannelli estremamente flessibile e sicuro grazie ai speciali morsetti centrali e finali che consentono la messa a terra dell'impianto. Testato in galleria del vento fino a 240 km/h.

Il sistema Solar Wind II non necessita della foratura del tetto essendo bloccato con piccole zavorre modulari in calcestruzzo velocizzando sensibilmente i tempi di installazione. La ridotta inclinazione dei pannelli a 10° riduce l'effetto dell'azione del vento sull'impianto riducendo il numero di zavorre necesserie per il fissaggio e di conseguenza creare un sistema più leggero.

La staffa è realizzata in alluminio AW 6060 T66/T5 secondo la normativa europea EN 755-2:2013 mentre la bulloneria è in acciaio inossidabile A2-70 secondo normativa EN ISO 3506-1/2:2009.

Adatto per:

  • Tetti piani senza foratura
  • Modulo singolo in orizzontale
  • Pannelli con orientamento Est Ovest

PRODOTTI CHE COMPONGONO IL SISTEMA FISCHER SW II EW

  • Staffa SW II BF 10°
  • Staffa SW II EW BML 10°
  • Staffa SW II EW BMH 10°

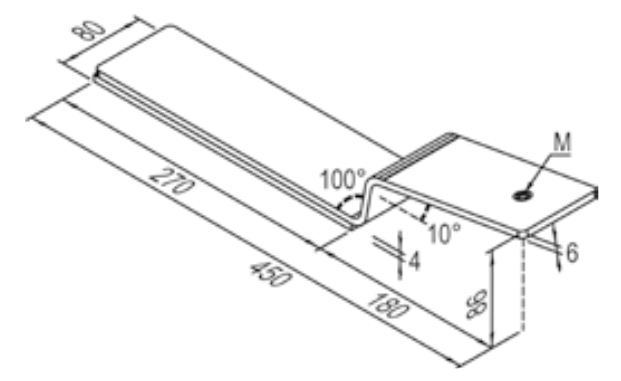

Dati Tecnici

Prodotto Codice Spessore
s
Filettatura
M
Adatto per Peso
W
Confezione
SW II BF 10° 547022 6 mm M 8 Solar Wind II Est Ovest 10° 0,82 Kg 1 pezzo

COME UTILIZZARE IL PRODOTTO

Definire il numero di zavorre da utilizzare per ogni singolo elemento in funzione dei carichi neve e vento della zona di installazione dell'impianto, secondo le Normative nazionali.

Posizionare le staffe frontali SW II BF e le staffe SW II EW BM sulla copertura, come da progetto.

Posizionare i moduli fotovoltaici sulle staffe e fissarli utilizzando i morsetti SW II MC e SW II MF.

Posizionare le zavorre come da progetto. Proteggere la copertura interponendo i cuscinetti di protezione SW II PAD sotto le zavorre.
