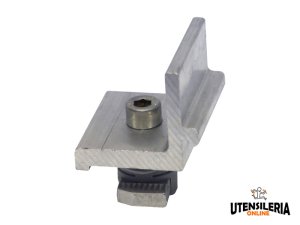

Staffa preassemblata di collegamento PXC AL per pannelli fotovoltaici
Le staffe a bloccaggio laterale per il collegamento dei ganci ai profili Solar o per il collegamento a 90° tra profili Solar.
CARATTERISTICHE
Staffa di collegamento in lega di alluminio AW6063 T6 secondo EN 755-2:2013. Vite con testa cilindrica con inserto esagonale incassato in acciaio inossidabile classe A2-70 secondo EN ISO 3506-1/2;2009. Dado testa a martello FCN AL in lega di alluminio AW 6060 T66 secondo EN 755-2:2013 e nylon PA 6 grigio.
Veloce: installazione rapida del profilo Solar attraverso il serraggio di una sola vite.
Completa: la staffa di collegamento preassemblata PXC non necessita di elementi aggiuntivi (per esempio: viti, rondelle, bulloni).
Fissaggio sicuro: l'ampia superficie di contatto della staffa di collegamento XC incrementa la capacità portante del collegamento.
IDONEO PER
Sistema Strutture speciali
Per il collegamento di:
Profilo Solar-fish, Profilo Solar-mid.
COME UTILIZZARE IL PRODOTTO
Collegamento gancio – profilo Solar:
- Collegare la staffa di collegamento XC al gancio GT/GTR/GTT/GTP/GTPR/ CG attraverso la vite SKS M 8 e il dado esagonale MU M 8 incluse nella confezione del gancio.
- Accostare il profilo Solar al gancio della staffa di collegamento XC.
- Serrare la connessione applicando la coppia di serraggio corretta (10 Nm) alla vite con testa cilindrica con inserto esagonale incassato TCEI.

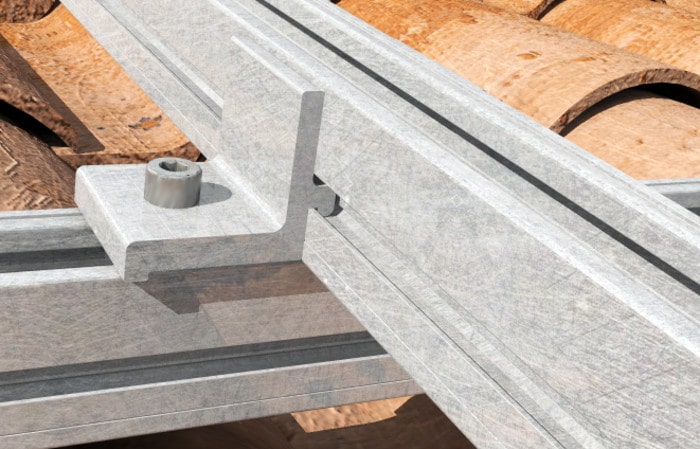

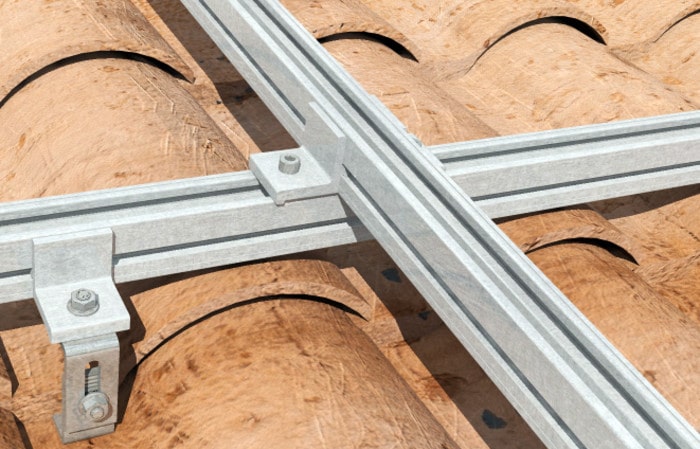

Collegamento a incrocio:
- Collegare la staffa di collegamento XC alla cava superiore del profilo Solar inferiore attraverso il dado testa a martello FCN AL M 8 e la vite SKS M 8; inserire la parte inferiore della staffa di collegamento preassemblata PXC nella cava superiore del profilo Solar inferiore e ruotarla di 90°.
- Accostare il profilo superiore Solar al gancio della staffa di collegamento XC/PXC.
- Serrare la connessione applicando la coppia di serraggio corretta (10 Nm) alla vite con testa cilindrica con inserto esagonale incassato TCEI.

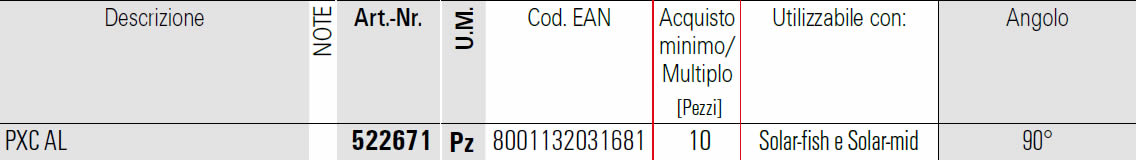

SCHEDA TECNICA

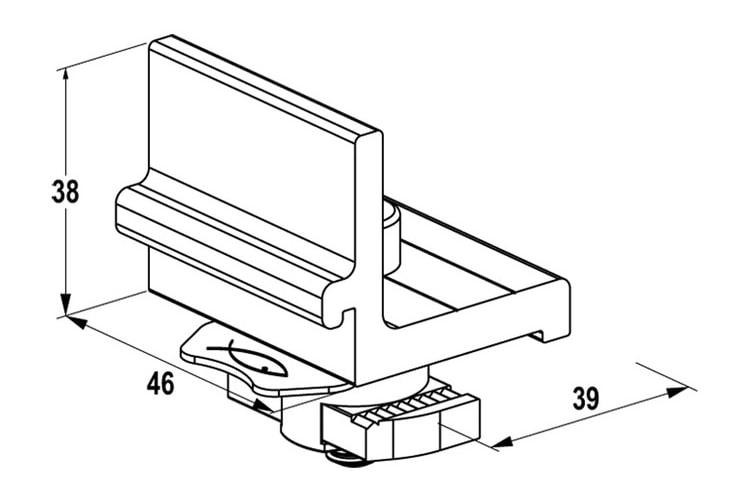

FISCHER SOLAR-FIX dettagli staffa XC e PXC AL
