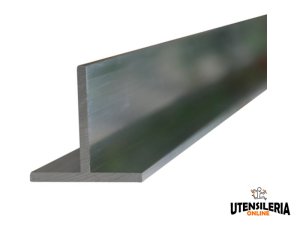

Profilo a T in alluminio TP AL 60x60x5
Il profilo in alluminio a T per la realizzazione di installazioni fotovoltaiche con strutture speciali.
CARATTERISTICHE
Lega di alluminio AW 6060 T5 secondo EN 755-2:2013. Misura 6 metri di lunghezza.

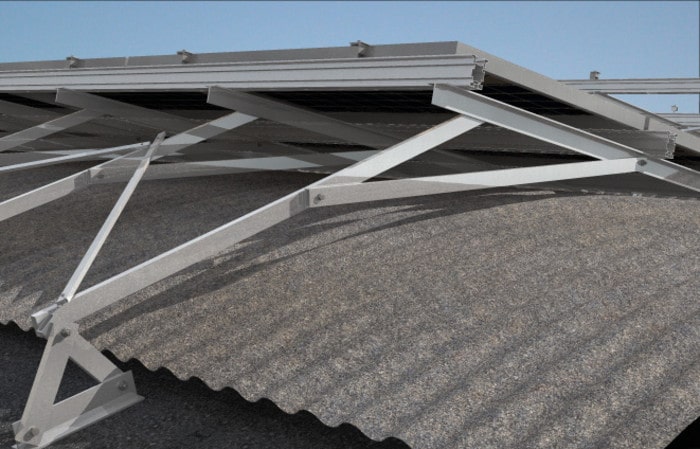

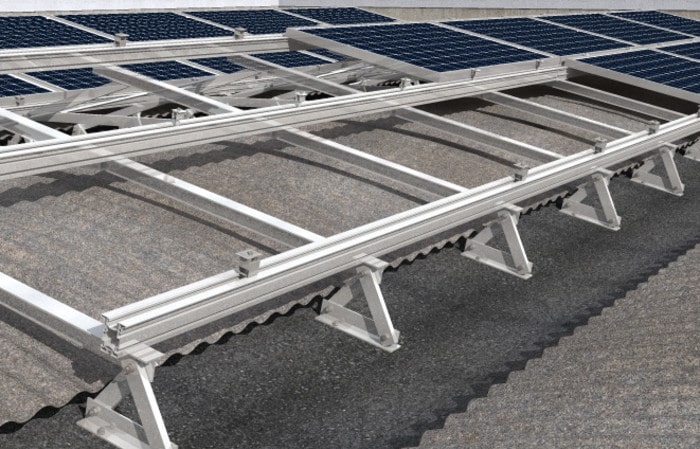

Personalizzato: grazie alla sua lunghezza e versatilità il profilo TP AL consente di realizzare strutture portanti (insieme con il profilo REP AL) per il fissaggio di più file di pannelli con inclinazione variabile.
Facile: il profilo TP AL è facilmente lavorabile (tagliabile e forabile) e può essere utilizzato con tutti i profili Solar.
Resistente: il profilo TP AL è utilizzato in situazioni in cui è necessario ridurre il numero di strutture portanti.
IDONEO PER
Sistema Strutture speciali con:
Profilo REP AL
Profilo di controvento BP AL
COME UTILIZZARE IL PRODOTTO
- Definire la geometria e gli interassi delle strutture portanti da realizzare in funzione del tipo di supporto di base e dei carichi neve e vento della zona di installazione dell'impianto.
- Tagliare e forare il profilo a misura in base alla forma della struttura portante assunta.
- Assemblare la struttura portante con viti SKS M 10 e dadi flangiati MU F M 10.
- Fissare la struttura portante al supporto di base con ancoranti di tipo chimico o meccanico in funzione del tipo di supporto di base.
- Collegare i profili Solar alle strutture così assemblate con viti SKS M 8 e dadi flangiati MU F M 8.

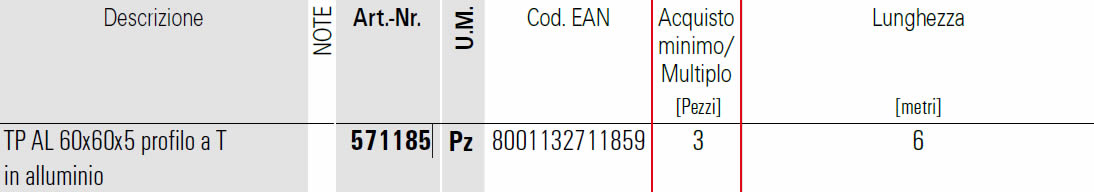

SCHEDA TECNICA

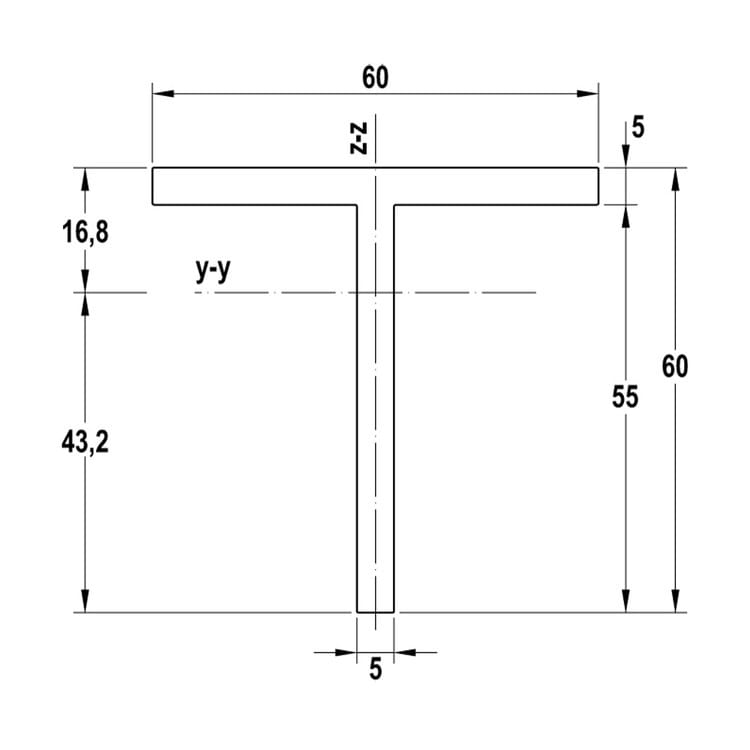

FISCHER SOLAR-FIX dettagli profilo TP AL
