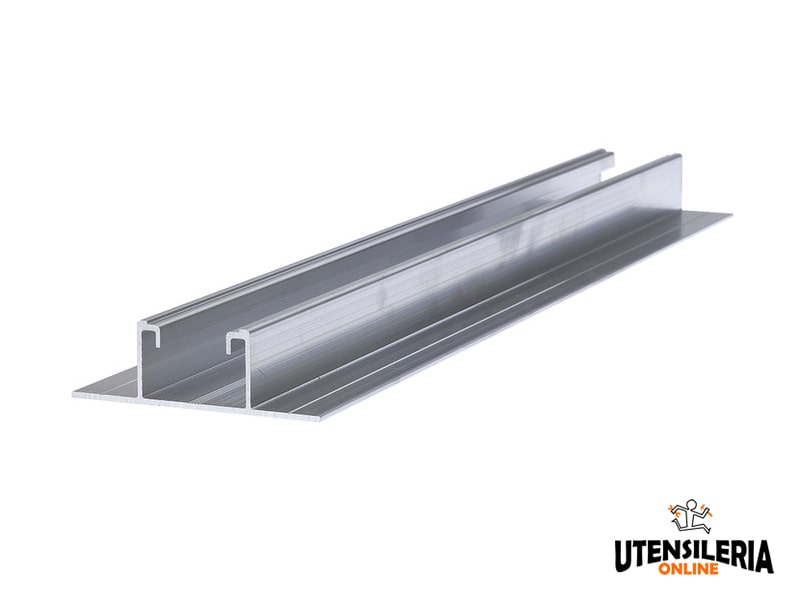

Profilo in alluminio Solar FLAT P 400 - 0,40 mt

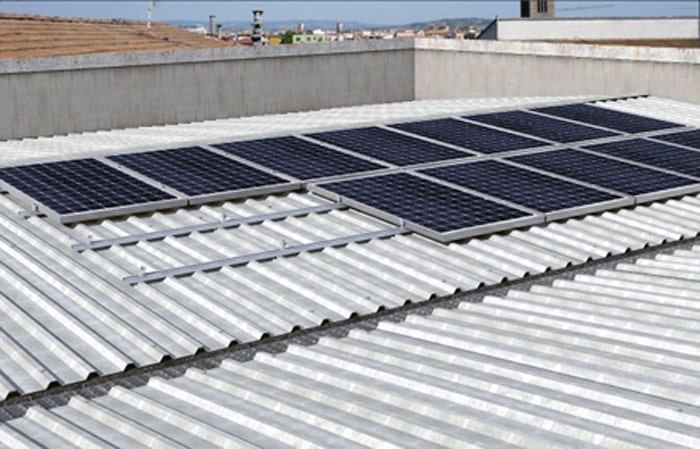

Il profilo in alluminio per installazioni fotovoltaiche su coperture industriali con fissaggio ortogonale alla lamiera grecata.
CARATTERISTICHE
Realizzato in lega di alluminio AW 6060 T6 secondo EN 755-2:2013.
Veloce: installazione rapida su coperture industriali attraverso i rivetti RS AL.
Comodo: installazione veloce del modulo fotovoltaico attraverso i morsetti e giunzioni a incrocio facili attraverso la cava superiore usando il dado testa a martello FCN AL, la staffa MW e la vite testa esagonale SKS M 8.
IDONEO PER
Sistema copertura in lamiera grecata

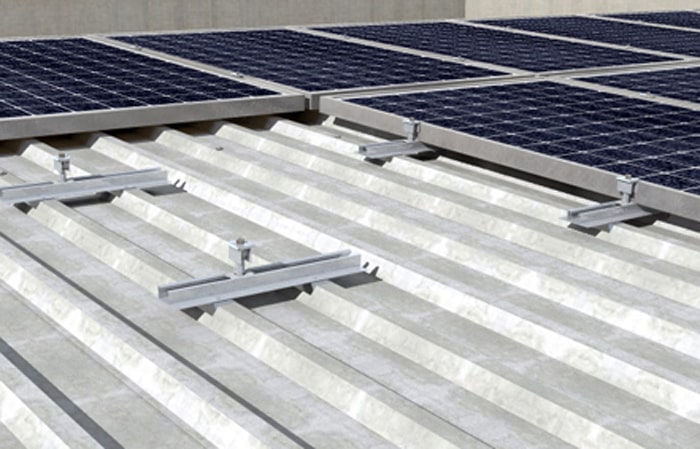

Installazione con spezzoni di profilo Solar-flat P 400 per la realizzazione di layout estesi.
COME UTILIZZARE IL PRODOTTO
- Scegliere l'installazione più adatta tra profilo intero Solar-flat e spezzoni di profilo Solar-flat P 400.
- Definire l'interasse dei rivetti RS AL in funzione del passo delle nervature della lamiera grecata e dei carichi neve e vento della zona di installazione dell'impianto.
- Mettere alcuni pezzi di nastro butilico CG INT (lunghezza minima del pezzo 80 mm) sulla superficie di contatto tra il profilo Solar-flat/Solar-flat P 400 e le nervature della lamiera grecata.
- Posizionare il profilo Solar-flat/Solarflat P 400 sopra la lamiera e forare insieme profilo e lamiera con una punta di diametro 5,3 mm.
- Fissare il profilo Solar-flat/Solar-flat P400 con i rivetti RS AL.

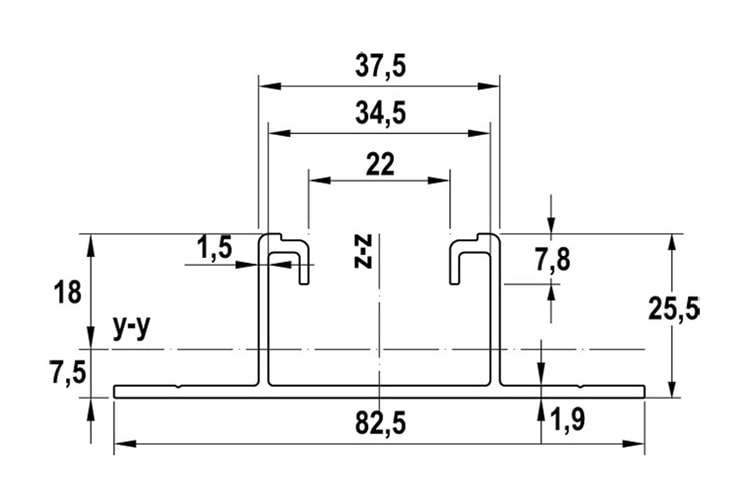

SCHEDA TECNICA

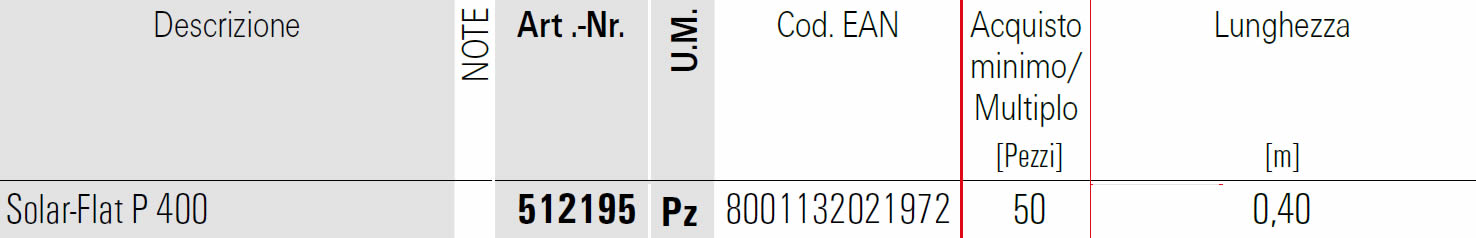

FISCHER SOLAR-FIX dettagli Solar-Flat
