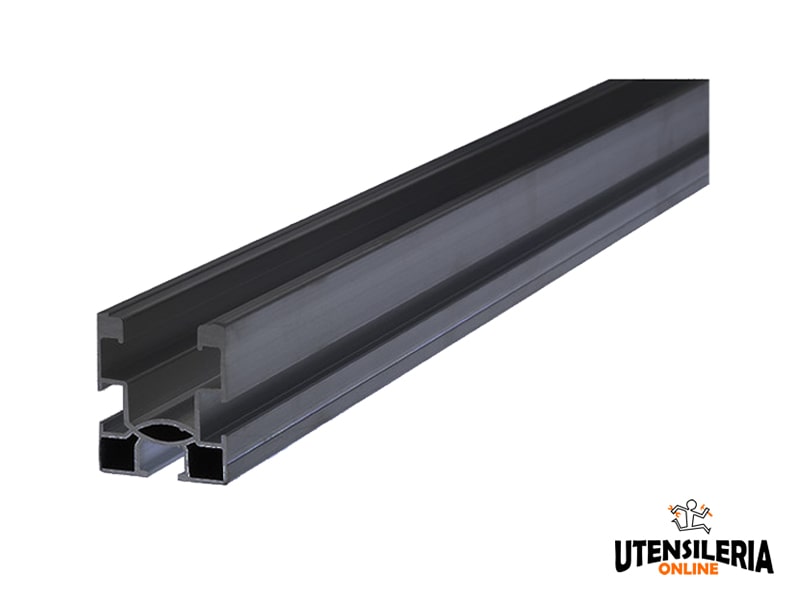

Profilo in alluminio Solar-Fish 3,15mt nero per pannelli fotovoltaici

Profilo in alluminio Solar-Fish 3,15mt nero per pannelli fotovoltaici
-30%
Profilo in alluminio Solar-Fish 3,15mt nero per pannelli fotovoltaici
Fischer
Listino125,95€
Risparmio- 30%
Prezzo88,21€

107,62€ iva inclusa

Qtà :
+
-

Min:  4
  • Disponibile
  • Spedizione GRATUITA da 200€
  • Codice: 8001132050569
  • Modello: 534424
  • Prodotto da: Fischer
  • Peso spedizione: 2.8kg.
  • Categoria: Solar-Fix

Profilo universale in alluminio nero per l'installazione di pannelli fotovoltaici su tetti a falda, piani e coperture ondulate.

Il profilo Solar Fish di Fischer è stato progettato come sistema universale per il fissaggio di pannelli fotovoltaici o solare-termici, garantendo l'inclinazione ottimale per la resa dell'impianto.

Il profilo è compatibile con tutte le strutture di sostegno del sistema Solar Fix. Sistema è estremamente versatile adatto per applicazioni su varie strutture di sostegno si in edifici civili che industriali.

La lunghezza è stata ottimizzata di 3,15 metri per ridurre gli sfridi e facilita la movimentazione in cantiere. Il profilo è realizzato in lega di alluminio AW 6063 T6 secondo la normativa europea EN 755-2:2013.

Quantità minima acquistabile 4 pezzi. Il prodotto viene spedito in circa 7 giorni lavorativi dal momento dell'ordine.

Adatto ad ogni tipo di copertura

Installazione Solar-Fish su tetto a falda
Tetto a falda

Il profilo Solar Fish grazie alla grande versatilità dei ganci della serie GT può essere installato in quasi tutti i tipi di tetto a falda.

Installazione Solar-Fish su tetto piano
Copertura piana

L'utilizzo dei triangoli STF consente di usare i profili Solar Fish su coperture piane.

Installazione Solar-Fish su copertura ondulata
Coperture ondulate

Sfruttando le viti a doppio filetto STSI e STSR è possibile installare pannelli fotovoltaici con profili Solar Fish anche su coperture in lastre ondulate.

Dati Tecnici

Prodotto Solar Fish 3,15 BL
Codice 534424
Lunghezza profilo
l
3150 mm

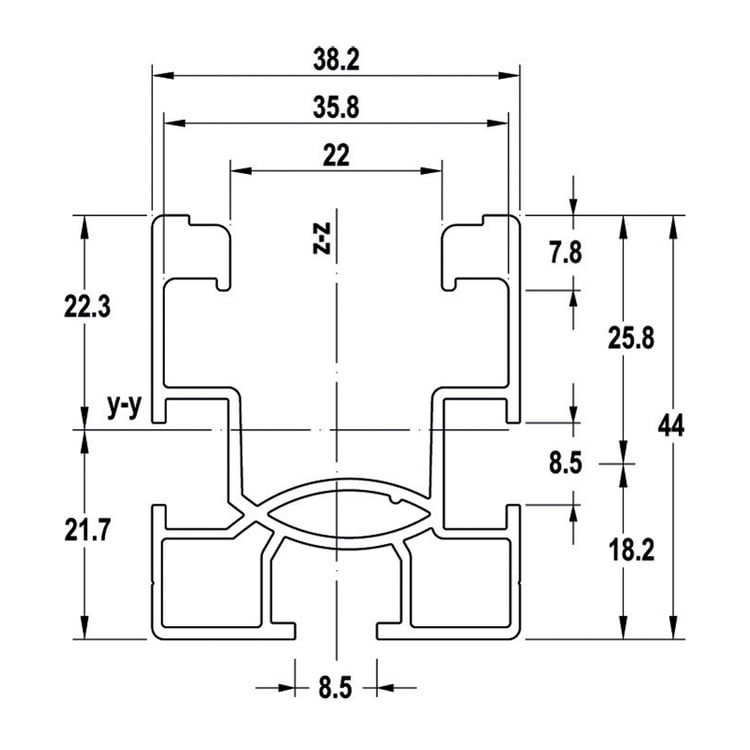

Sezione trasversale
S
342 mm2
Momento di inerzia asse y
ly
7,27 cm4
Momento di inerzia asse z
lz
6,45 cm4
Modulo di resistenza asse y
Wy
3,26 cm3
Modulo di resistenza asse z
Wz
3,37 cm3
Peso
W
0,922 Kg/m

COME UTILIZZARE IL PRODOTTO

Individuare la lunghezza e/o la combinazione di profili più adatta all'installazione fotovoltaica da realizzare.

Definire l'Interasse tra i ganci/triangoli in funzione dei carichi neve e vento della zona di installazione dell'impianto.

Fissare il profilo direttamente ai ganci/triangoli utilizzando la cava inferiore del profilo Solar Fish (con viti SKS M 8 o vite testa a martello RHS).

Utilizzare una coppia di collegamenti CPN AL sulle cave laterali per collegare i profili Solar Fish.

Per evitare problemi legati alle dilatazioni termiche si consiglia una lunghezza massima di una fila di pannelli pari a 15 m.

Se il collegamento è sulle campate laterali i collegamenti CPN AL devono essere fissati con viti autoforanti.
