Profilo in alluminio Solar Flat Fischer 4,45mt per pannelli fotovoltaici

Profilo in alluminio Solar Flat Fischer 4,45mt per pannelli fotovoltaici
-30%
Profilo in alluminio Solar Flat Fischer 4,45mt per pannelli fotovoltaici
Profilo in alluminio Solar Flat Fischer 4,45mt per pannelli fotovoltaici
Profilo in alluminio Solar Flat Fischer 4,45mt per pannelli fotovoltaici
Fischer
Listino96,28€
Risparmio- 30%
Prezzo67,43€

82,27€ iva inclusa

Qtà :
+
-

Min:  4
  • Disponibile
  • Spedizione GRATUITA da 200€
  • Codice: 8001132102794
  • Modello: 559873
  • Prodotto da: Fischer
  • Peso spedizione: 3kg.
  • Categoria: Solar-Fix

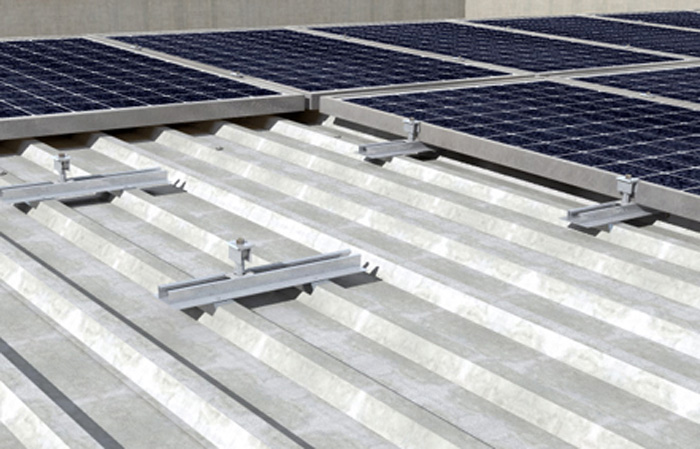

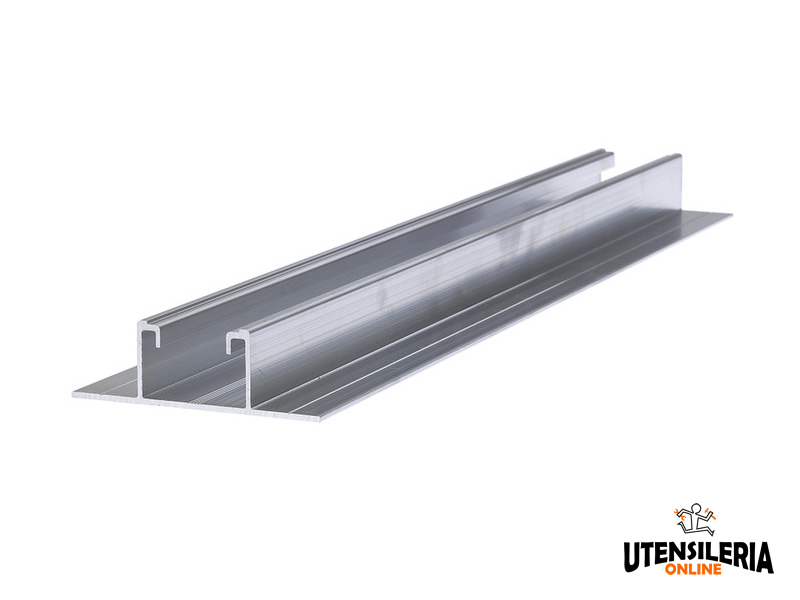

Profilo in alluminio Solar-flat 4,45 metri per installazioni fotovoltaiche su coperture industriali con fissaggio ortogonale alla lamiera grecata .

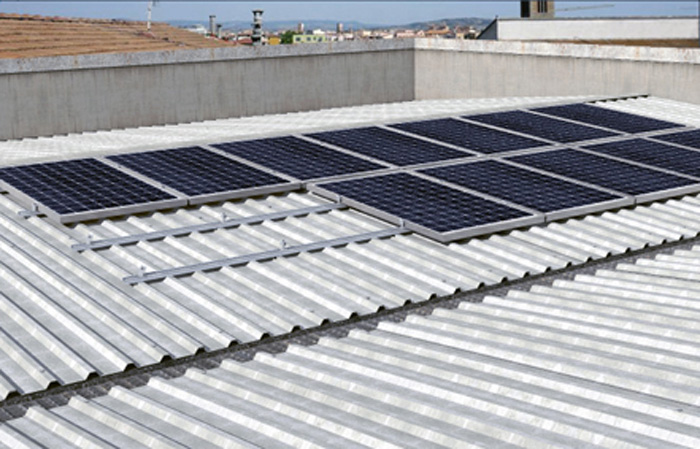

Il sistema è stato progettato per la costruzione di impianti fotovoltaici su superfici piane o inclinate. L'installazione sarà rapida su coperture industriali in lamiera grecata attraverso i rivetti ALG.

Sistema comodo che permette installazioni facili e veloci del modulo fotovoltaico attraverso l'utilizzo di morsetti, giunzioni a incrocio, dado testa a martello FCN AL, la staffa MW e la vite testa esagonale SKS M 8.

Il profilo è realizzato interamente in lega di alluminio AW 6060 T6 rispettando la normativa europea EN 755-2:2013

Quantità minima acquistabile 4 pezzi.
Il prodotto viene spedito in circa 7 giorni lavorativi dal momento dell'ordine online.

Adatto per:

  • Installazione su profilo Solar-flat 4,20 m o 5,25 m per la realizzazione di layout isolati (lunghezza dell'impianto pari alla lunghezza del profilo) e installazione con spezzoni di profilo Solar-flat P 400 per la realizzazione di layout estesi.

Dati Tecnici

Peso in kg/m 0,724Kg/m
Lunghezza 4450mm
Sezione trasversale profilo 2,68 cm2
Momento di inerzia asse y 2,19 cm4
Momento di inerzia asse z 11,90 cm4
Modulo di resistenza asse y 1,22 cm3
Modulo di resistenza asse z 2,88 cm3

COME UTILIZZARE IL PRODOTTO

Definire l'interasse dei rivetti ALG in funzione del passo delle nervature della lamiera grecata e dei carichi neve e vento della zona di installazione dell'impianto.

Mettere alcuni pezzi di nastro butilico CG INT (lunghezza minima del pezzo 80 mm) sulla superficie di contatto tra il profilo Solar-Flat e le nervature della lamiera grecata.

Posizionare il profilo Solar Flat sopra la lamiera e forare insieme profilo e lamiera con una punta di diametro 5,3 mm.

Fissare il profilo Solar Flat con i rivetti ALG.

FISCHER SOLAR-FIX dettagli Solar-Flat2
