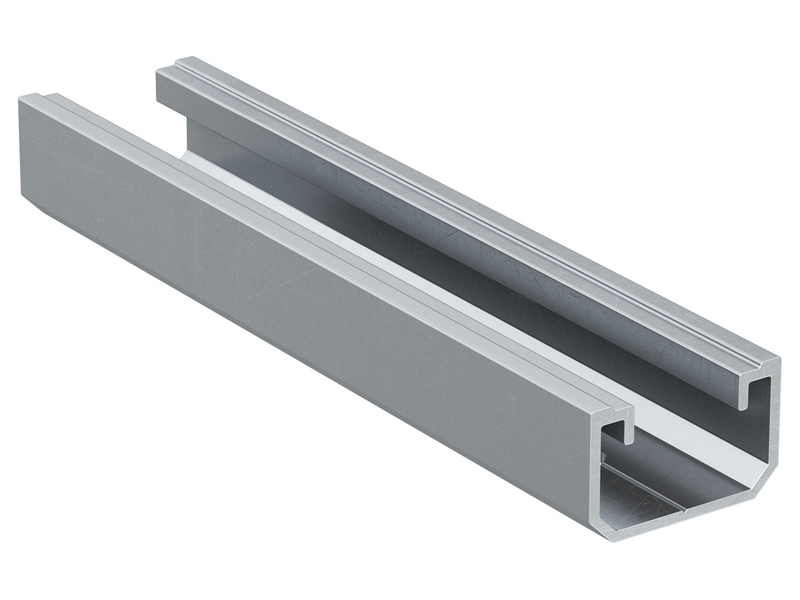

Profilo in alluminio Fischer SolarMetal per pannelli fotovoltaici su lamiere grecate, 4,45mt

Profilo in alluminio Fischer SolarMetal per pannelli fotovoltaici su lamiere grecate, 4,45mt
-25%
Profilo in alluminio Fischer SolarMetal per pannelli fotovoltaici su lamiere grecate, 4,45mt
Profilo in alluminio Fischer SolarMetal per pannelli fotovoltaici su lamiere grecate, 4,45mt
Fischer
Listino63,95€
Risparmio- 25%
Prezzo47,96€

58,51€ iva inclusa

Qtà :
+
-

Min:  4
  • Disponibile
  • Spedizione GRATUITA da 200€
  • Codice: 8001132110676
  • Modello: 567412
  • Prodotto da: Fischer
  • Peso spedizione: 2.6kg.
  • Categoria: Solar-Fix

Profilo per il fissaggio di pannelli fotovoltaici Fischer SolarMetal su coperture in lamiera grecata. Adatto per l'orientamento orizzontale dei pannelli. Versione in verga di lunghezza 4,45 metri e altezza di 25 mm.

Il profilo SolarMetal di Fischer, realizzato in alluminio AW 6063 T66, viene utilizzato per il fissaggio di pannelli fotovoltaici su coperture in lamiera grecata. La sezione è ottimizzata per il fissaggio lungo la greca della lamiera, permettendo il montaggio di pannelli con orientamento orizzontale.

In questa versione il profilo ha una lunghezza di 4,45 metri ed un'altezza di 25 mm.

Queste sue caratteristiche portano con se diversi vantaggi. La verga continua diminuisce il tempo da dedicare all’allineamento della sottostruttura, mentre l'assenza di prefori permette la massima libertà di configurazione dei punti di fissaggio.

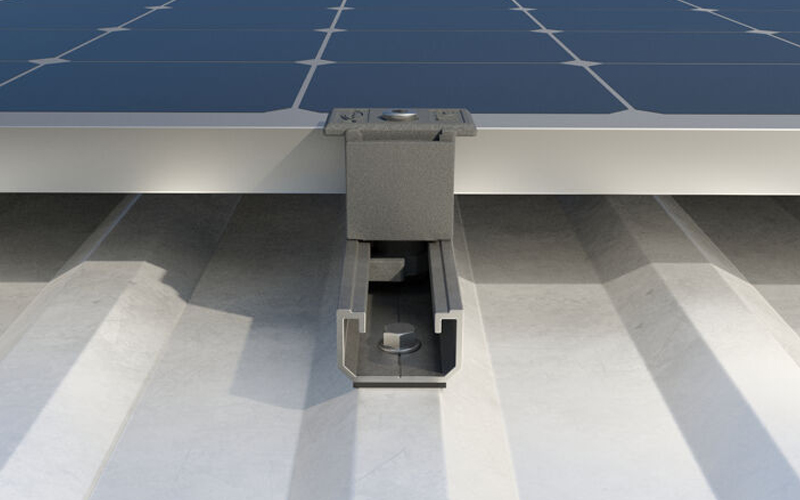

Dettaglio profilo Solar Metal Fischer

Applicazioni

Installazione di pannelli fotovoltaici con orientamento orizzontale (lato lungo parallelo alla linea di gronda) su coperture in lamiera grecata.

Approvato per:

  • Coperture in lamiera grecata

Certificazioni

certificazione TUV

Certificato di Sorveglianza Regolare della Produzione rilasciato da TüV Rheinland.

Dati Tecnici

Lunghezza 4.450 mm
Altezza 25 mm
Sezione trasversale - S 216,64 cm2
Momento di inerzia - ly 1,7 cm4
Sezione trasversale - lz 5 cm4
Modulo di resistenza - Wy 1,3 cm3
Sezione trasversale - Wz 2,5 cm3
EPDM preassemblato No
Peso 0.664 kg/m

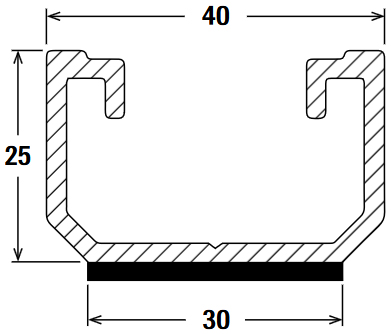

Schema tecnico Fischer profilo Solar Metal

COME UTILIZZARE IL PRODOTTO

Definire il posizionamento dei profili in base alla dimensione del pannello utilizzato, al layout dell'impianto e all'interasse delle greche della lamiera.

Selezionare il fissaggio desiderato.

Per fissaggio con rivetti ALG:

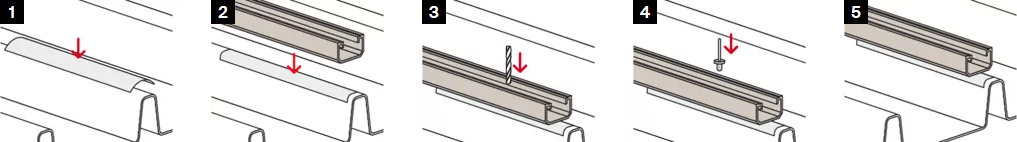

Illustrazione istruzioni profilo Solar Metal Fischer con rivetti

Posizionare il profilo sulla lamiera.

Realizzare un foro di diametro 5,5 mm passante attraverso il profilo e la lamiera.

Applicare il rivetto.

Per fissaggio con viti:

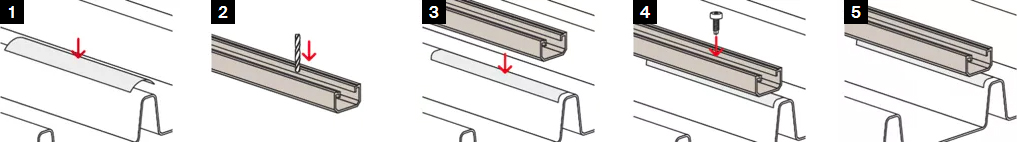

Illustrazione istruzioni profilo Solar Metal Fischer con viti

Eseguire un preforo sul profilo in concomitanza dei punti di fissaggio selezionati.

Posizionare il profilo sulla lamiera.

Avvitare la vite sulla lamiera attraverso i prefori appena eseguiti sul profilo.

Sigillare i punti di fissaggio con fischer SB - Sigillante Bituminoso.

FISCHER SOLAR-FIX dettagli Solar P 40/30
Dati-tecnici-e-intallazione.pdf (PDF)
