Profilo in alluminio Fischer Solar Flat 4,85mt per pannelli fotovoltaici

Profilo in alluminio Fischer Solar Flat 4,85mt per pannelli fotovoltaici
-30%
Profilo in alluminio Fischer Solar Flat 4,85mt per pannelli fotovoltaici
Profilo in alluminio Fischer Solar Flat 4,85mt per pannelli fotovoltaici
Profilo in alluminio Fischer Solar Flat 4,85mt per pannelli fotovoltaici
Fischer
Listino104,93€
Risparmio- 30%
Prezzo73,49€

89,66€ iva inclusa

Qtà :
+
-

Min:  4
  • Disponibile
  • Spedizione GRATUITA da 200€
  • Codice: 8001132111178
  • Modello: 569374
  • Prodotto da: Fischer
  • Peso spedizione: 3.5kg.
  • Categoria: Solar-Fix

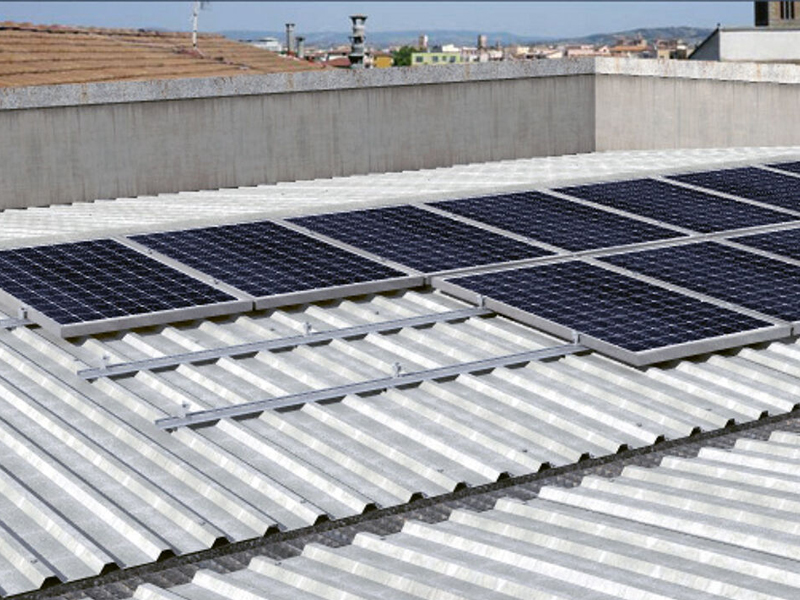

Profilo in alluminio Fischer Solar-flat da 4,85 metri per installazioni fotovoltaiche su coperture industriali con fissaggio ortogonale alla lamiera grecata.

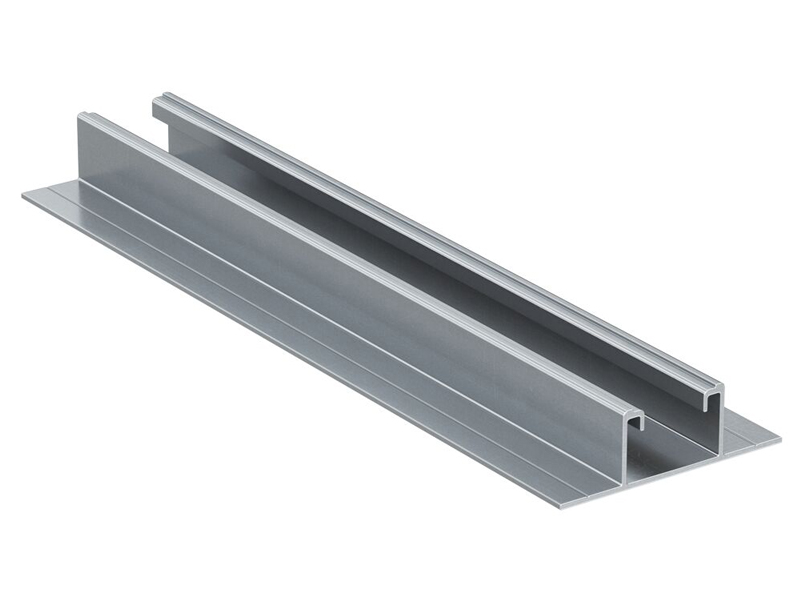

Il profilo in lega di alluminio Solar-Flat di Fischer è progettato per la costruzione di impianti fotovoltaici su superfici piane o inclinate. L'installazione sarà rapida su coperture industriali in lamiera grecata attraverso i rivetti ALG.

Sistema comodo che permette installazioni facili e veloci del modulo fotovoltaico attraverso l'utilizzo di morsetti, giunzioni a incrocio, dado testa a martello FCN AL, la staffa MW e la vite testa esagonale SKS M 8.

Il profilo è realizzato interamente in lega di alluminio AW 6060 T6 rispettando la normativa europea EN 755-2:2013

Quantità minima acquistabile 4 pezzi.
Il prodotto viene spedito in circa 7 giorni lavorativi dal momento dell'ordine online.

Adatto per:

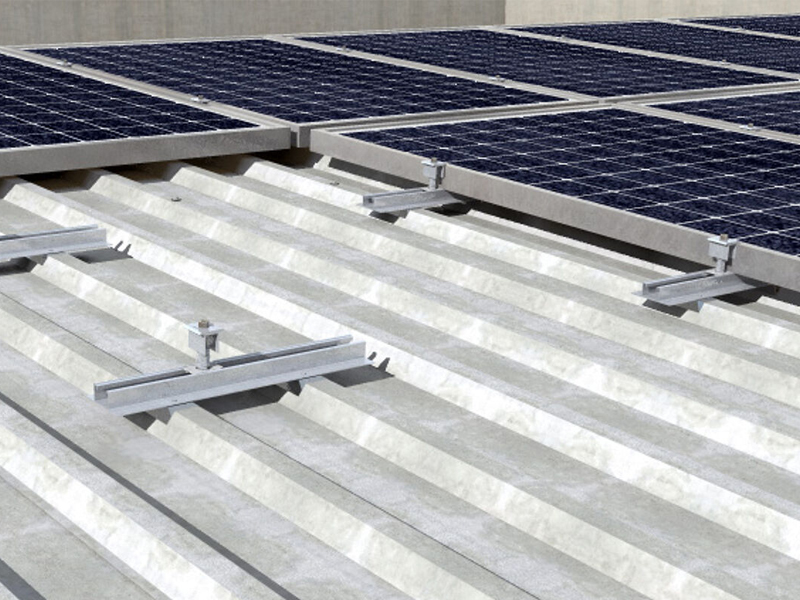

  • Installazione su profilo Solar-Flat 4,20 m, 4,85 o 5,25 m per la realizzazione di layout isolati (lunghezza dell'impianto pari alla lunghezza del profilo) e installazione con spezzoni di profilo Solar-flat P 400 per la realizzazione di layout estesi.

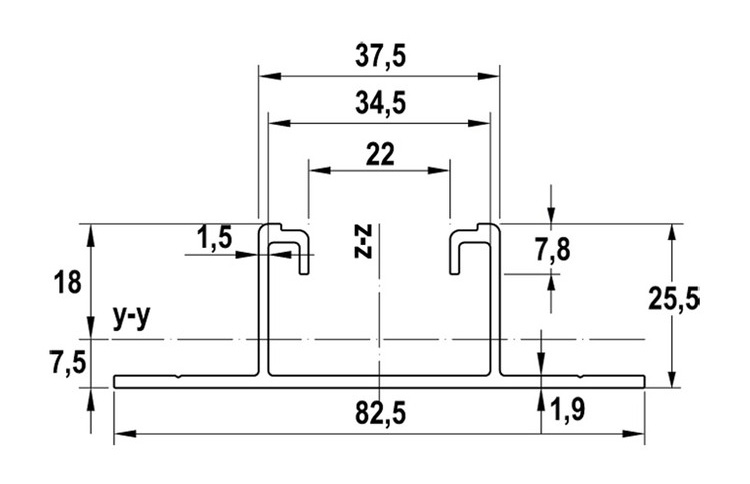

Dati Tecnici

Peso in kg/m 0,724Kg/m
Lunghezza 4850 mm
Sezione trasversale profilo 2,68 cm2
Momento di inerzia asse y 2,19 cm4
Momento di inerzia asse z 11,90 cm4
Modulo di resistenza asse y 1,22 cm3
Modulo di resistenza asse z 2,88 cm3

COME UTILIZZARE IL PRODOTTO

Scegliere l'installazione più adatta tra profilo intero SolarFlat e spezzoni di profilo SolarFlat P 400 e definire l'interasse dei fissaggi in funzione del passo delle nervature della lamiera grecata e dei carichi neve e vento della zona di installazione dell'impianto.

Mettere alcuni pezzi di nastro butilico CG INT (lunghezza minima del pezzo 80 mm) sulla superficie di contatto tra il profilo Solar-Flat e le nervature della lamiera grecata.

Posizionare il profilo sulla lamiera grecata.

In caso di fissaggio tramite rivetti ALG, posizionare il profilo sulla lamiera grecata e forare insieme profilo e lamiera con una punta di diametro 5,5 mm.

In caso di fissaggio con viti autoforanti SolarScrew 6x25 EPDM, preforare solo il profilo SolarFlat nella posizione in cui andrà eseguito il fissaggio. Posizionare il profilo già preforato sulla lamiera e avvitare la vite autoforante facendola passare attraverso il preforo.

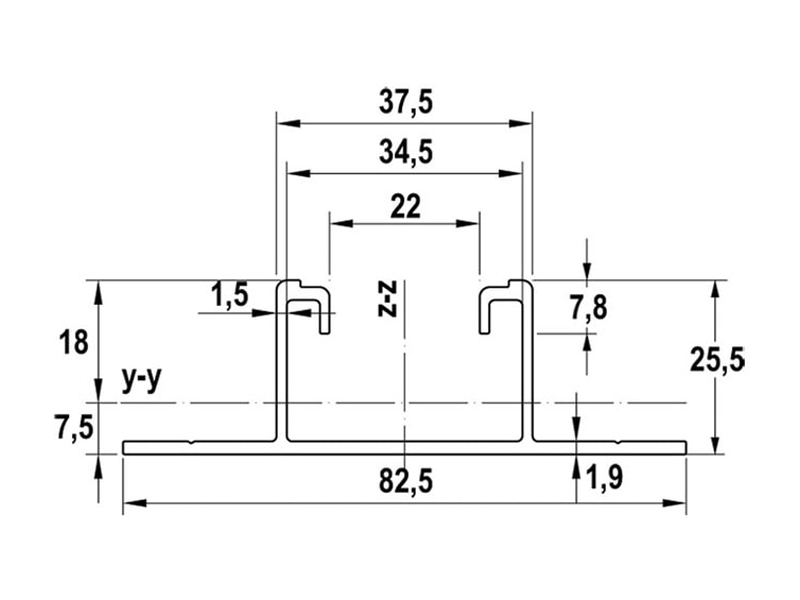

FISCHER SOLAR-FIX dettagli Solar-Flat
