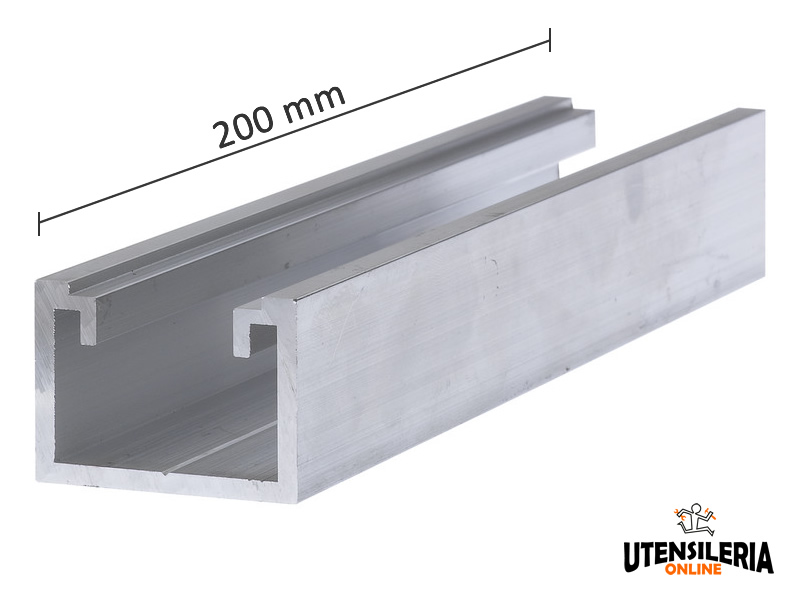

Profilo Fischer Solar 40-30 in alluminio per pannelli fotovoltaici 200mm (50pz)

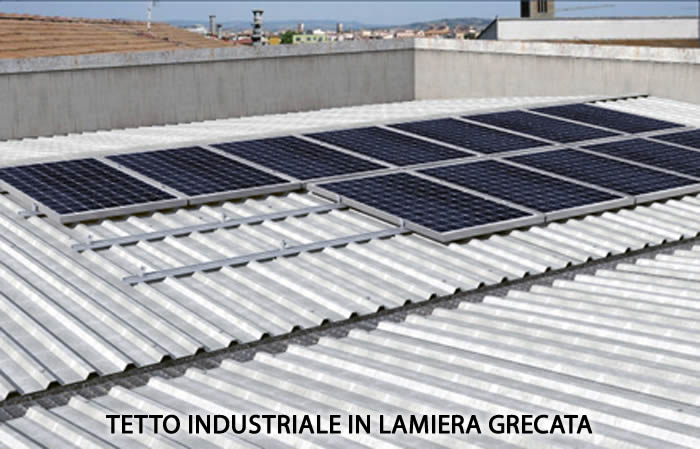

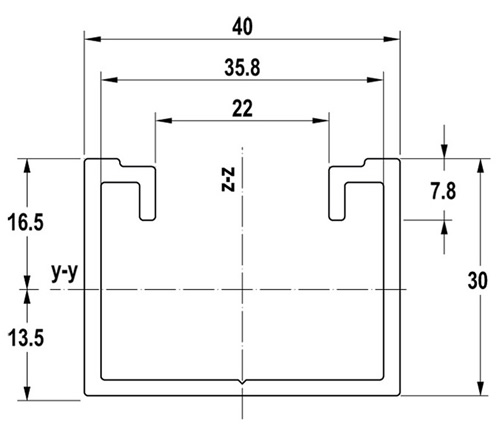

Profilo in lega di alluminio AW 6060 T6 Solar 40/30 con denti a C, lunghezza da 200mm, per installazioni fotovoltaiche su coperture industriali con fissaggio parallelo alla lamiera grecata.

Il profilo fa parte del sistema Solar-Fix Fischer specifico per le installazioni di impianti solari e fotovoltaici.

Veloce: installazione rapida su coperture industriali attraverso i rivetti ALG.

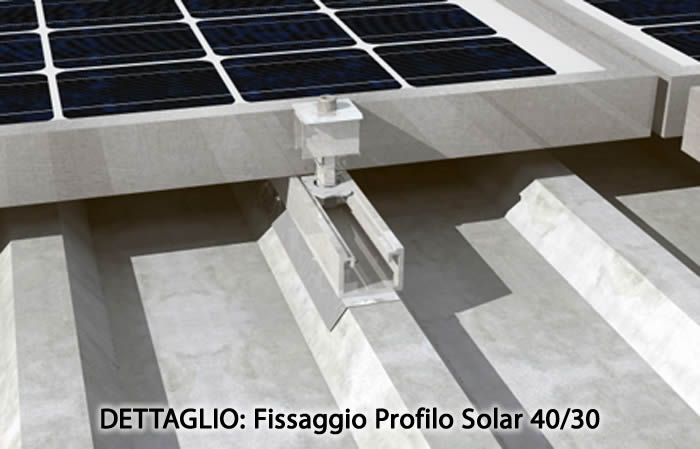

Comodo: installazione veloce del modulo fotovoltaico attraverso i morsetti e giunzioni a incrocio facili attraverso la cava superiore usando il dado testa a martello FCN AL, la staffa MW e la vite testa esagonale SKS M 8.

Applicazioni

» Installazione con spezzoni di profilo Solar 40/30 200 mm per la realizzazione di layout estesi

» Installazione di pannelli orizzontali con profili verticali (Solar 40/30 6 m oppure Solar 40/30 200 mm)

COME UTILIZZARE IL PRODOTTO

1. 1. Scegliere l'installazione più adatta tra profilo intero Solar 40/30 6 m e spezzoni di profilo Solar 40/30 200 mm.
2. 2. Definire l'interasse dei rivetti ALG in funzione del passo delle nervature della lamiera grecata e dei carichi neve e vento della zona di installazione dell'impianto.

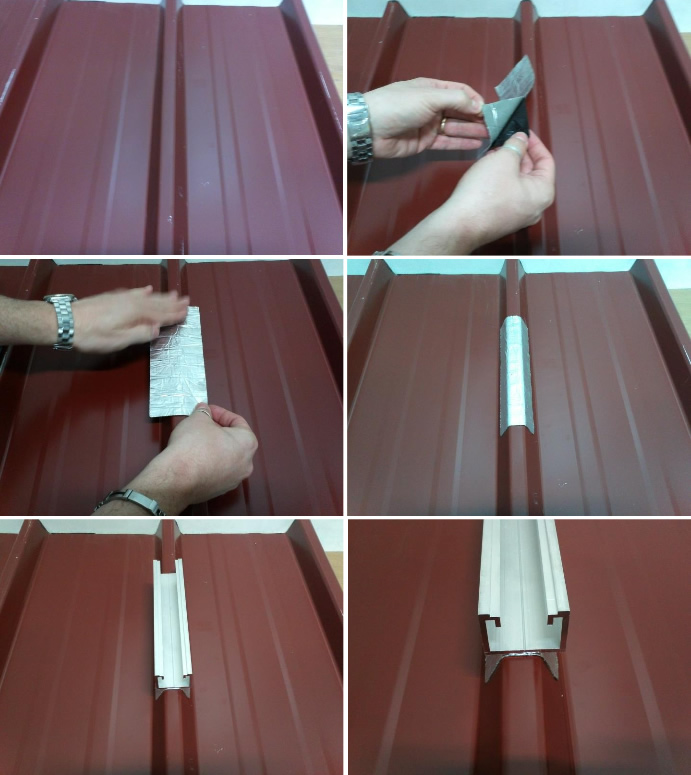

3. 3. Mettere alcuni pezzi di nastro butilico CG INT (lunghezza minima del pezzo 80 mm) sulla superficie di contatto tra il profilo Solar 40/30 6 m/200 mm e le nervature della lamiera grecata.

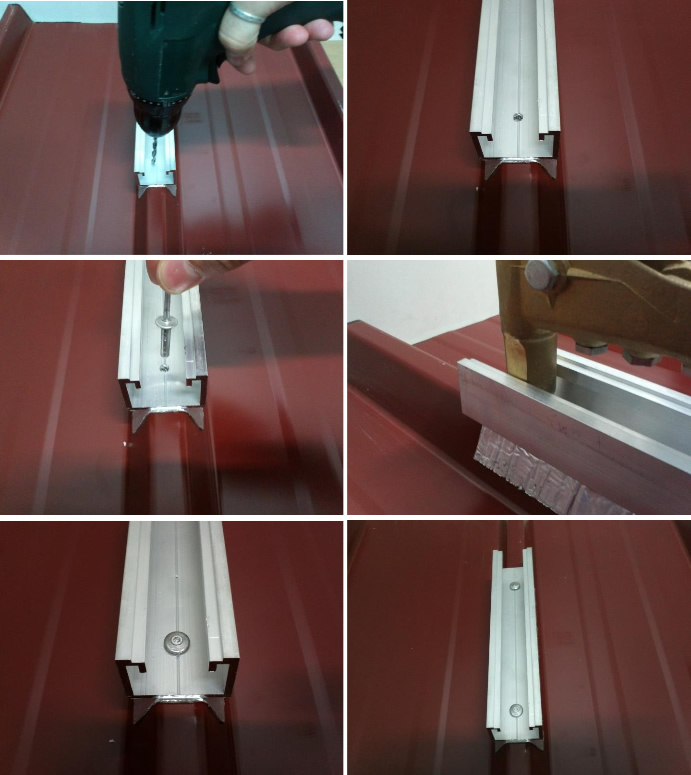

4. 4. Posizionare il profilo Solar 40/30 6 m/200 mm sopra la lamiera e forare insieme profilo e lamiera con una punta di diametro 5,3 mm
5. 5. Fissare il profilo Solar 40/30 6 m/200 mm con i rivetti ALG.
