Profilo Fischer in alluminio Solar-Light 3,35 mt per pannelli solari

Profilo Fischer in alluminio Solar-Light 3,35 mt per pannelli solari
-30%
Profilo Fischer in alluminio Solar-Light 3,35 mt per pannelli solari
Profilo Fischer in alluminio Solar-Light 3,35 mt per pannelli solari
Profilo Fischer in alluminio Solar-Light 3,35 mt per pannelli solari
Fischer
Listino59,31€
Risparmio- 30%
Prezzo41,54€

50,68€ iva inclusa

Qtà :
+
-

Min:  4
  • Disponibile
  • Spedizione GRATUITA da 200€
  • Codice: 8001132102770
  • Modello: 559871
  • Prodotto da: Fischer
  • Peso spedizione: 3kg.
  • Categoria: Solar-Fix

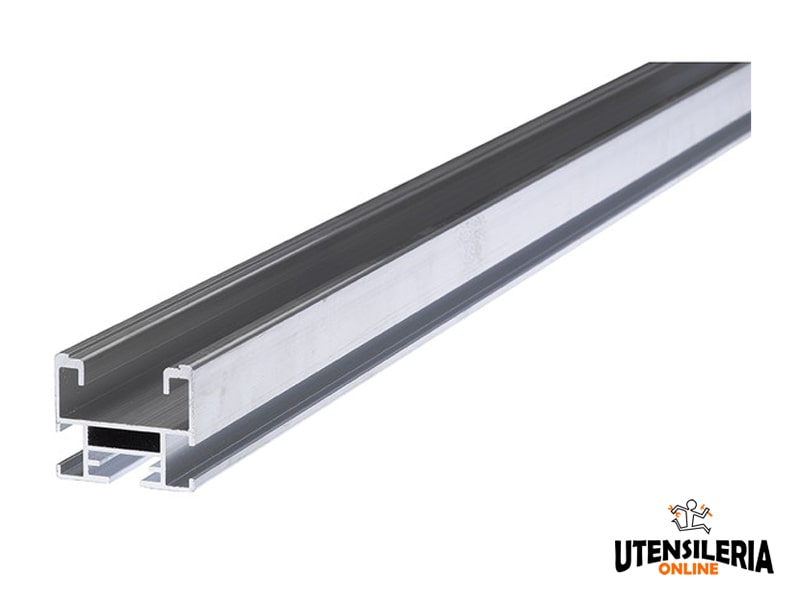

Il profilo Fischer leggero in alluminio adatto per installazioni semi-integrate con interassi ridotti tra i supporti.

Economico: il profilo leggero in alluminio Solar-light è adatto per le installazioni fotovoltaiche su tetto a falda.

Facile e veloce: installazione rapida nelle cave inferiore e laterali con viti SKS M 8 o vite testa a martello RHS e nella cava superiore con il dado testa a martello FCN AL e staffe MW (per giunti incrociati).

No sfrido: la lunghezza ottimizzata riduce gli sfridi e facilita la movimentazione in cantiere.

Interasse massimo consentito 1000 mm, in funzione delle azioni neve e vento calcolate secondo la Normativa Nazionale vigente.

Quantità minima acquistabile 4 pezzi.
Il prodotto viene spedito in circa 7 giorni lavorativi dal momento dell'ordine online.

Lunghezza profilo l 3350 mm
Sezione trasversale S 268 mm2
Momento di inerzia asse y Iy 3,07 cm4
Momento di inerzia asse z lz 4,76 cm4
Modulo di resistenza asse y Wy 1,70 cm3
Modulo di resistenza asse z Wz 2,48 cm3

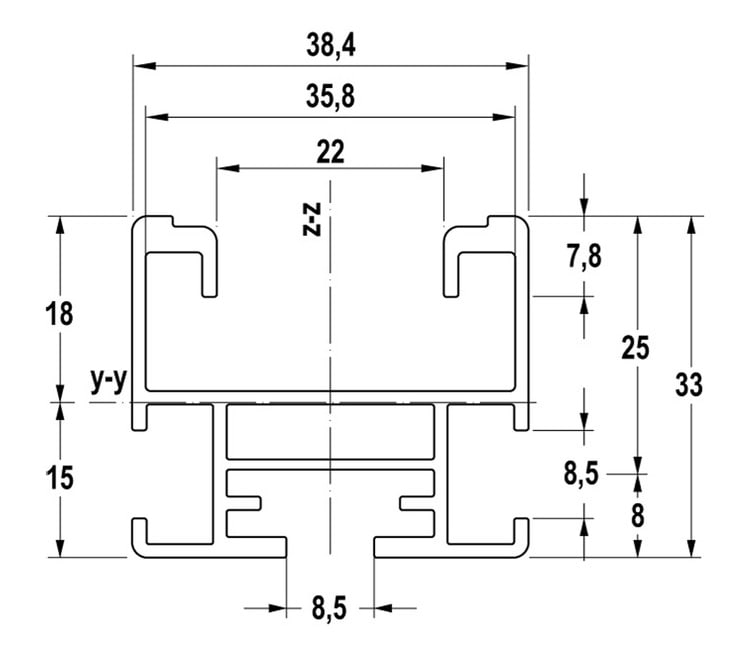

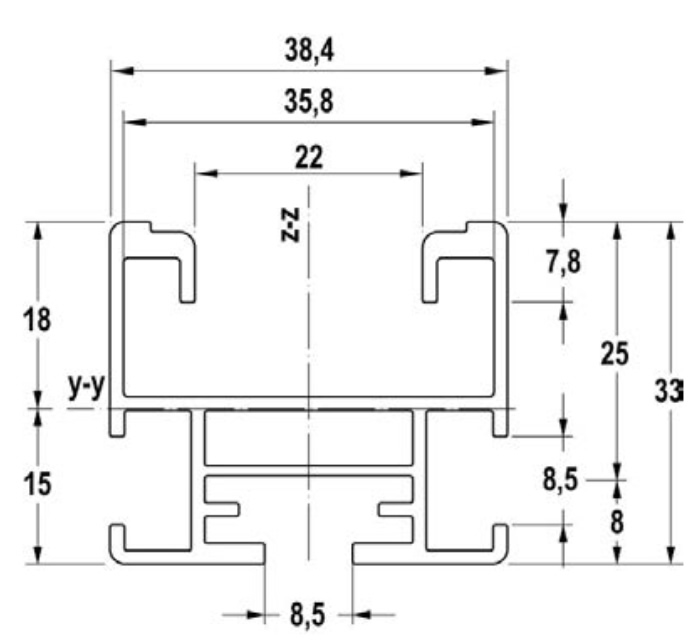

misure pannello solar light

APPLICAZIONI

Sistema Tetto a falda con ganci con:
Gancio GT 130 e GT 150 (5 mm), Gancio GTR, Gancio GTT, Gancio GTP, Gancio GTPR

Sistema Copertura in lastre ondulate con: Vite doppio filetto STSR, Vite doppio filetto STSI

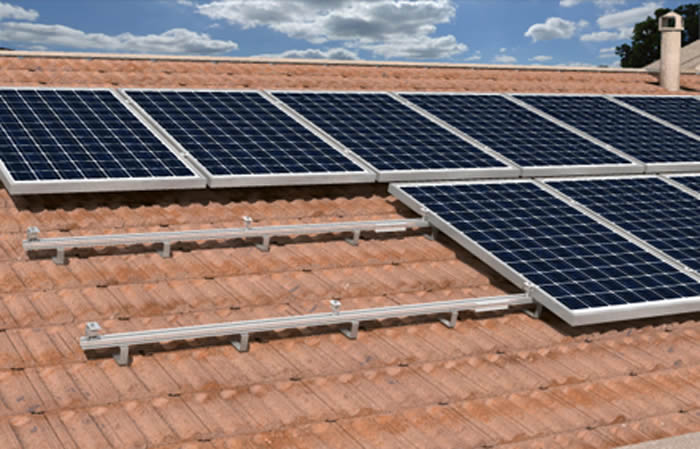

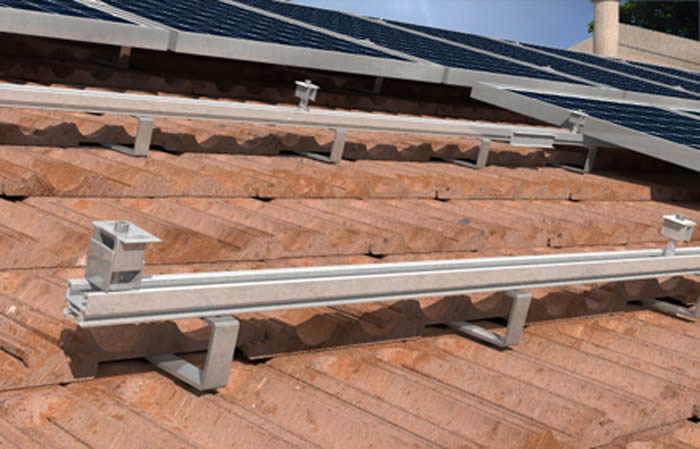

APPLICAZIONE SU COPERTURE A FALDA


Come utilizzare il prodotto

Definire l'interasse dei ganci in funzione dei carichi neve e vento della zona di installazione dell'impianto.

Fissare il profilo direttamente al gancio utilizzando la cava inferiore oppure quelle laterali attraverso la staffa MW.

Utilizzare una coppia di collegamenti CPN AL sulle cave laterali per collegare i profili Solar-light. La connessione è completamente inserita quando la bugna in mezzeria dei collegamenti è in contatto con i profili.

Per evitare problemi legati alle dilatazioni termiche si consiglia una lunghezza massima di una fila di pannelli pari a 15 m.

Se il collegamento è sulle campate laterali i collegamenti CPN AL devono essere fissati con viti autoforanti.
