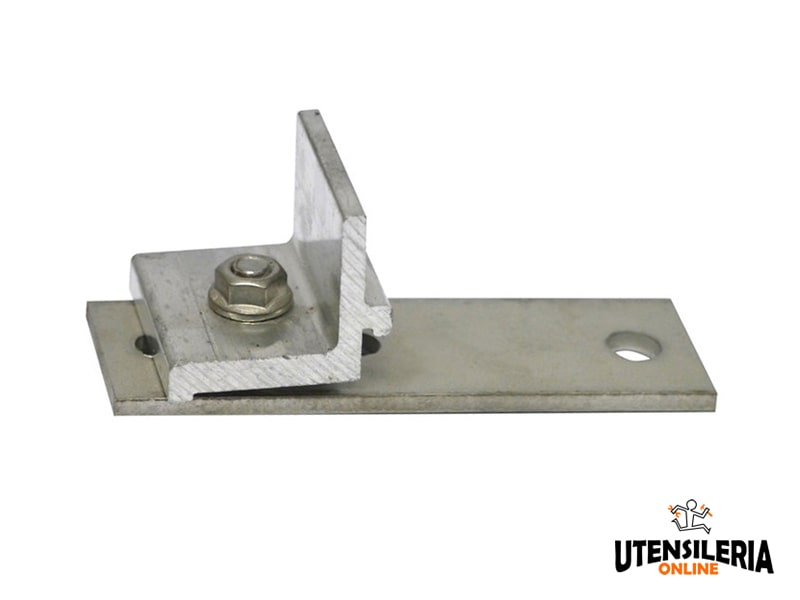

Piastra di connessione SSP SPEED Fischer per vite STSR
Piastra di connessione piana tra viti doppia filettatura specifica per vite STSR o vite STSI e profili Solar.
IN DOTAZIONE COMPRESO NEL PREZZO
- staffa piana SSP SPEED
- collegamento XC
- vite SKS M 8 x 20
- dado flangiato MU F M 8
CARATTERISTICHE
Piastra in acciaio inossidabile X5CrNi 18-10 secondo EN 10088-2:2014. Staffa di collegamento XC in lega di alluminio AW 6063 T6 secondo EN 755-2:2013. Bulloneria in acciaio inossidabile A2-70 secondo EN ISO 3506- 1/2:2009.
Regolabile: il foro asolato permette l'aggiustamento dell'installazione in fase di montaggio.
Veloce: installazione rapida attraverso il serraggio di una sola vite.
Comodo: la staffa di collegamento XC pre-montata sulla staffa piana SSP SPEED facilita il pre-posizionamento del profilo.
Fissaggio sicuro: l'ampia superficie di contatto della staffa di collegamento XC incrementa la capacità portante del collegamento.
IDONEO PER

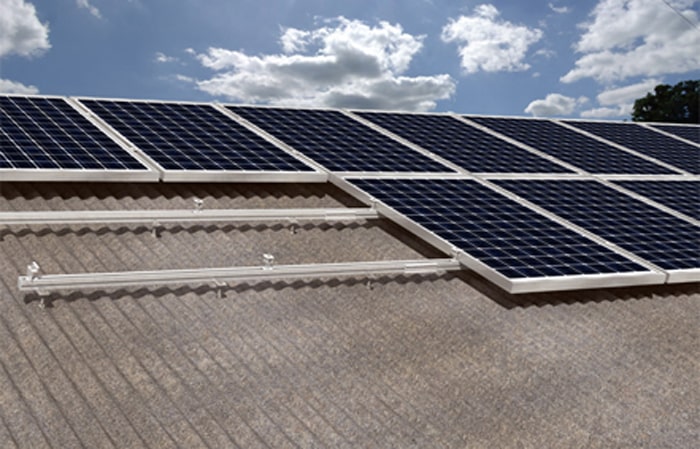

Sistema Copertura in lastre ondulate, Sistema Strutture speciali.
Per il collegamento con:
Profilo Solar-mid, Profilo Solar-fish.
COME UTILIZZARE IL PRODOTTO

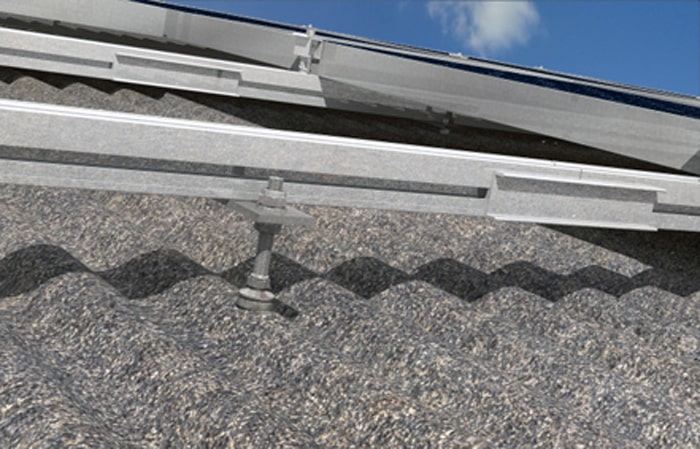

- Inserire la staffa piana SSP tra i due dadi della vite doppia filettatura STSR/ STSI e serrare gli stessi.
- Collegare il profilo Solar alla staffa piana SSP attraverso il foro asolato utilizzando vite SKS M 8 e dado flangiato MU F M 8.
- Utilizzare la coppia di dadi della vite doppia filettatura STSR/STSI per regolare la posizione della staffa piana SSP.

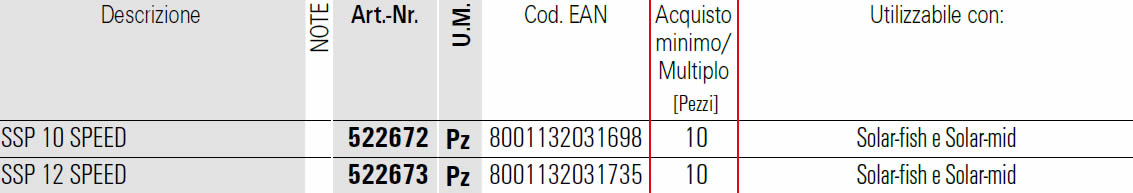

SCHEDA TECNICA

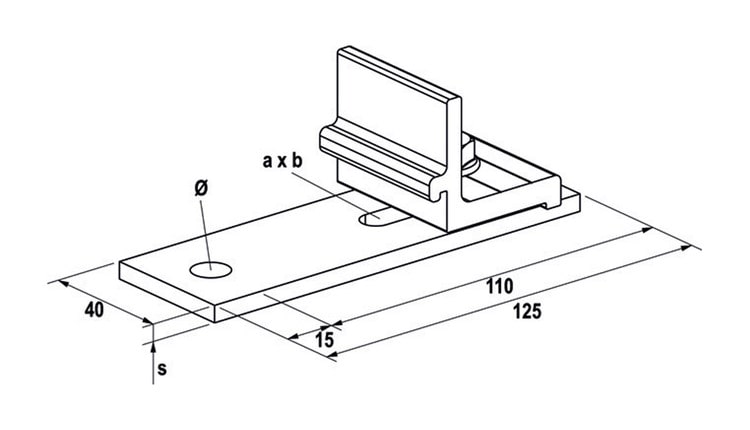

FISCHER SOLAR-FIX dettagli piastra SSP e SSP SPEED
