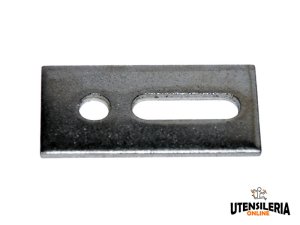

Piastra di connessione SSP Fischer per vite STSR
Piastra di connessione piana tra viti doppia filettatura specifica per vite STSR o vite STSI e profili Solar.
CARATTERISTICHE
Piastra in acciaio inossidabile X5CrNi 18-10 secondo EN 10088-2:2014.
Regolabile: il foro asolato permette l'aggiustamento dell'installazione in fase di montaggio.
Veloce: installazione rapida attraverso il serraggio di una sola vite.
Fissaggio sicuro: l'ampia superficie di contatto della staffa di collegamento XC incrementa la capacità portante del collegamento.
IDONEO PER

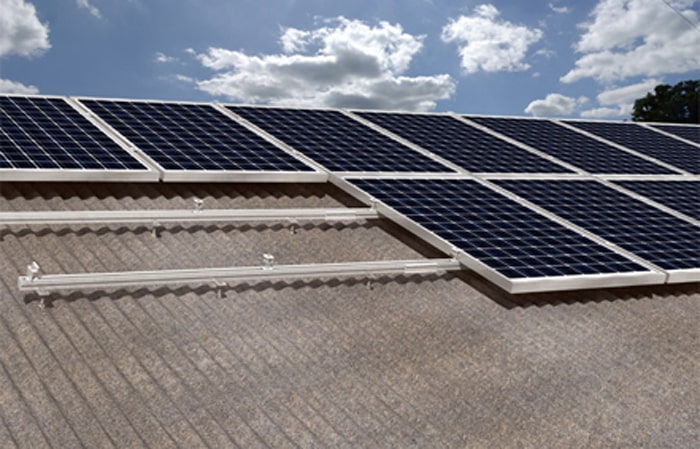

Sistema Copertura in lastre ondulate, Sistema Strutture speciali.
Per il collegamento con:
Profilo Solar-mid, Profilo Solar-fish.
COME UTILIZZARE IL PRODOTTO
- Inserire la staffa piana SSP tra i due dadi della vite doppia filettatura STSR/ STSI e serrare gli stessi.
- Collegare il profilo Solar alla staffa piana SSP attraverso il foro asolato utilizzando vite SKS M 8 e dado flangiato MU F M 8.
- Utilizzare la coppia di dadi della vite doppia filettatura STSR/STSI per regolare la posizione della staffa piana SSP.

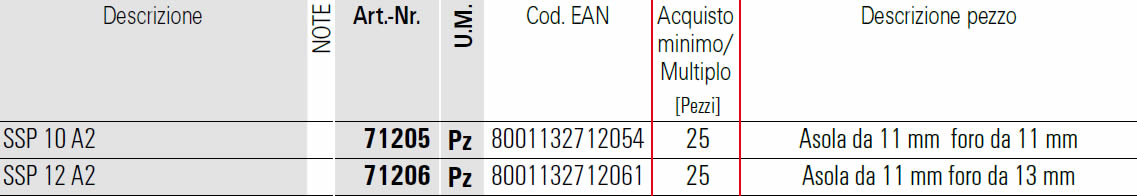

SCHEDA TECNICA

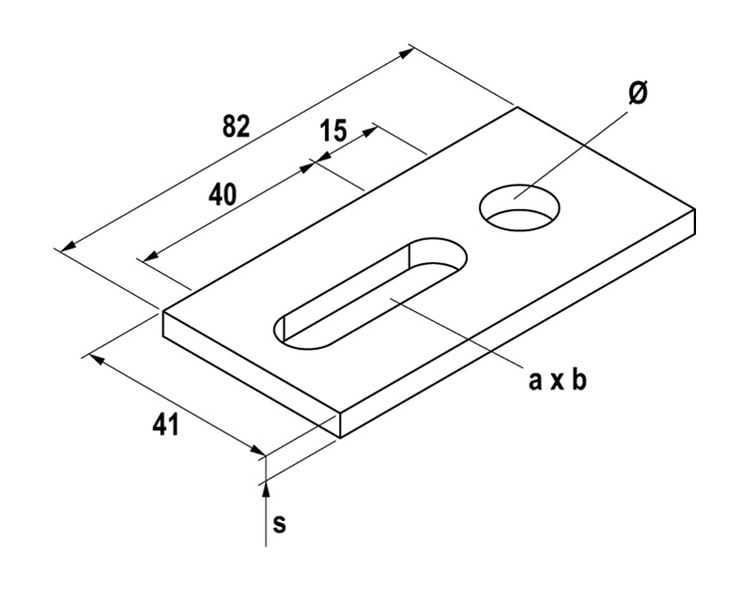

FISCHER SOLAR-FIX dettagli piastra SSP e SSP SPEED
