Morsetto finale preassemblato PM F cornici alluminio (10pz)

Morsetto finale preassemblato PM F cornici alluminio (10pz)
-30%
Morsetto finale preassemblato PM F cornici alluminio (10pz)
Morsetto finale preassemblato PM F cornici alluminio (10pz)
Morsetto finale preassemblato PM F cornici alluminio (10pz)
Morsetto finale preassemblato PM F cornici alluminio (10pz)
Morsetto finale preassemblato PM F cornici alluminio (10pz)
Fischer
Listino77,20€
Risparmio- 30%
Prezzo54,07€

65,97€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Codice: 8001132021194
  • Modello: 511092
  • Prodotto da: Fischer
  • Peso spedizione: 0.8kg.
  • Categoria: Solar-Fix

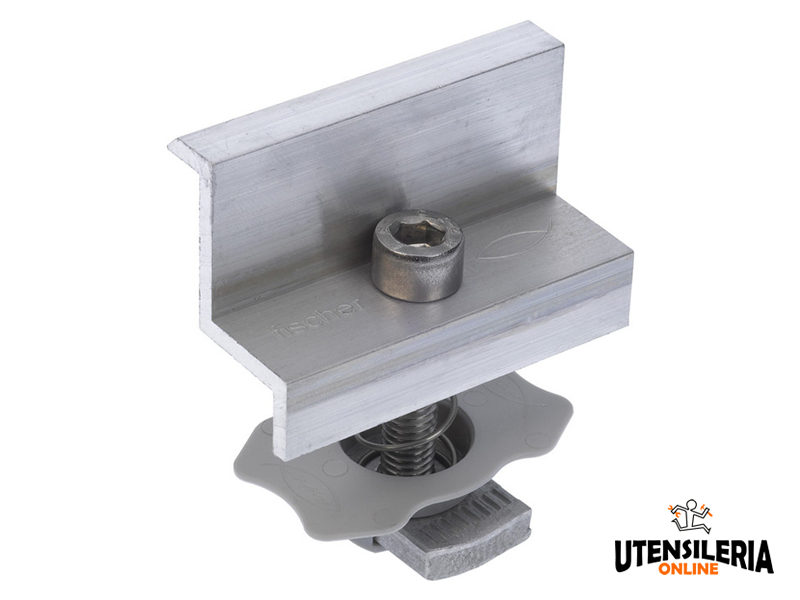

Morsetto finale per l'installazione di moduli fotovoltaici con cornice in alluminio e spessore compreso tra 26,5 e 50 mm.

Il morsetto preassemblato PM F di Fischer può essere utilizzato sia come morsetto finale per fissare tutti i moduli fotovoltaici con cornice in alluminio. Viene fornito completo di tutti gli elementi necessari per il serraggio e non necessita di elementi aggiuntivi come ad esempio viti, rondelle o bulloni. La molla di cui è dotato mantiene il morsetto sollevato durante la fase di serraggio e grazie all'elemento plastico rimane in posizione e non scorre nel profilo.

Il design compatto e il dado testa a martello FCN AL consentono al morsetto di essere agganciato e bloccato rapidamente in qualsiasi punto del profilo di supporto.

Il morsetto è realizzato in lega di alluminio AW 6060 T66 secondo la normativa europea EN 755-2:2013 mentre la vite è in acciaio inossidabile A2-70 secondo normativa EN ISO 3506-1/2:2009.

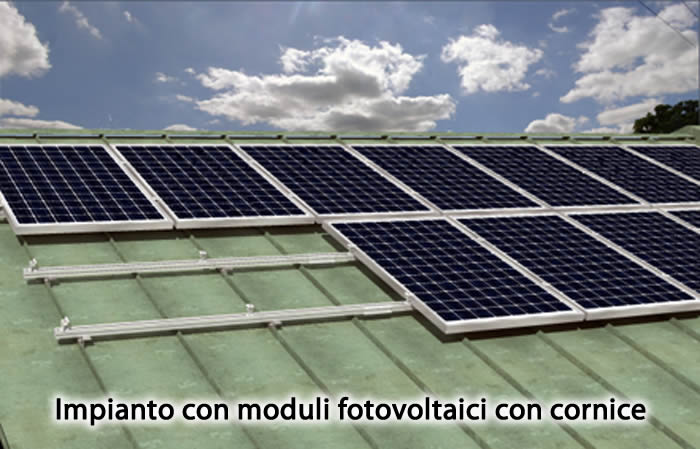

CAMPI DI UTILIZZO

Idoneo per:

  • Sistema Copertura a falda con ganci
  • Sistema Copertura piana con triangoli
  • Sistema Copertura in lamiera grecata
  • Sistema Copertura in lastre ondulate
  • Sistema Strutture speciali

Adatto per fissare i moduli fotovoltaici sui profili:

  • Solar Fish
  • Solar Mid
  • Solar Flat
  • Solar 40/30

Disponibili online in diverse misure

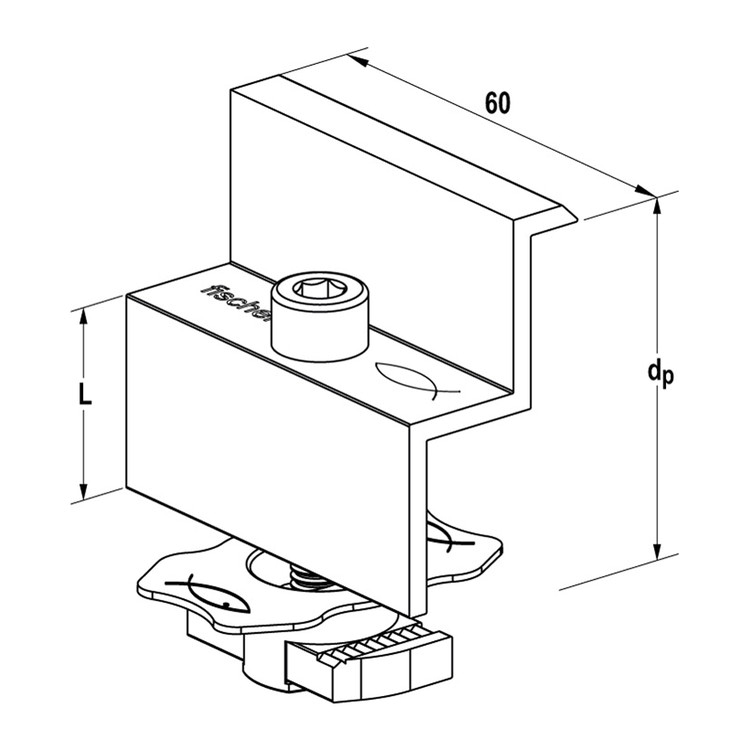

Prodotto Codice Spessore pannello
dp		 Ingombro morsetto
 Filettatura metrica
M		 Lunghezza della vite
l		 Coppia di serraggio
Tinst		 Chiave di serraggio
SW		 Confezione
 Peso
W
PM F 31 511092 31 mm 36 mm M 8 35 mm 10 Nm 6 10 pezzi 75 g
PM F 33 534121 33 mm 36 mm M 8 30 mm 10 Nm 6 10 pezzi 75 g
PM F 34 571218 34 mm 36 mm M 8 30 mm 10 Nm 6 10 pezzi 75 g
PM F 35 571219 35 mm 36 mm M 8 35 mm 10 Nm 6 10 pezzi 75 g
PM F 36 571220 36 mm 36 mm M 8 35 mm 10 Nm 6 10 pezzi 75 g
PM F 38 571221 38 mm 36 mm M 8 35 mm 10 Nm 6 10 pezzi 75 g
PM F 40 571222 40 mm 36 mm M 8 40 mm 10 Nm 6 10 pezzi 75 g
PM F 42 571223 42 mm 36 mm M 8 40 mm 10 Nm 6 10 pezzi 75 g
PM F 45 071725 45 mm 36 mm M 8 45 mm 10 Nm 6 10 pezzi 75 g
PM F 46 071224 46 mm 36 mm M 8 45 mm 10 Nm 6 10 pezzi 75 g
PM F 50 071225 50 mm 36 mm M 8 50 mm 10 Nm 6 10 pezzi 75 g

COME UTILIZZARE IL PRODOTTO

Inserire la parte inferiore dei morsetti preassemblati PM nella cava superiore del profilo.

Ruotare i morsetti preassemblati PM F in senso orario di 90 gradi.

Bloccare il modulo fotovoltaico applicando una coppia di serraggio alla vite con testa cilindrica con incasso esagonale TCEI di circa 10 Nm.

Per proteggere l'installazione inserire la sfera anti effrazione DAE nell'incasso esagonale.

FISCHER SOLAR-FIX dettagli morsetti PM
scheda-morsetto-PMC-PMF.pdf (PDF)
