Morsetto finale MF non assemblato per cornici alluminio (10pz)

Morsetto finale MF non assemblato per cornici alluminio (10pz)
-30%
Morsetto finale MF non assemblato per cornici alluminio (10pz)
Morsetto finale MF non assemblato per cornici alluminio (10pz)
Morsetto finale MF non assemblato per cornici alluminio (10pz)
Fischer
Listino40,80€
Risparmio- 30%
Prezzo28,58€

34,86€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Codice: 8001132711224
  • Modello: 571122
  • Prodotto da: Fischer
  • Peso spedizione: 0.5kg.
  • Categoria: Solar-Fix

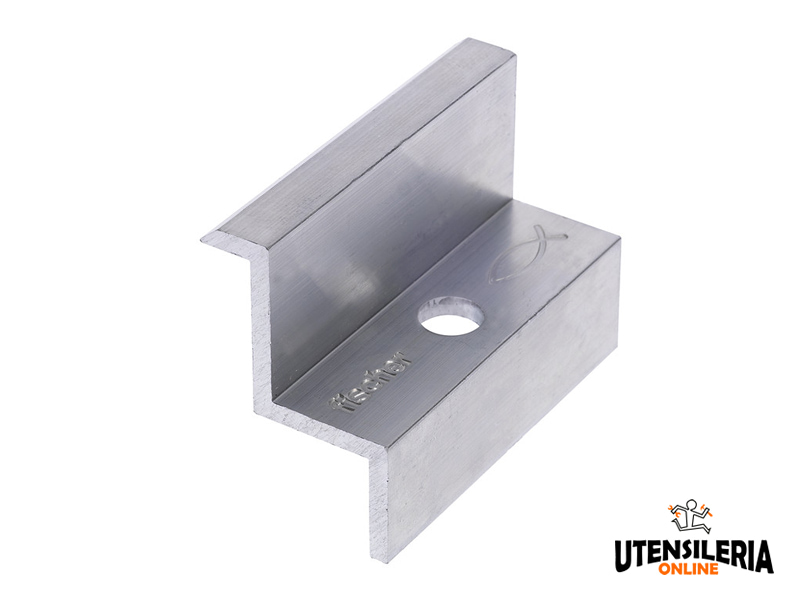

Il morsetto M F di Fischer viene utilizzato come elemento finale per il fissaggio di moduli fotovoltaici con cornice in alluminio e spessore compreso tra 34 e 50 mm. Il morsetto è realizzato in lega di alluminio AW 6060 T66 secondo la normativa europea EN 755-2:2013.

Viene fornito non assemblato.

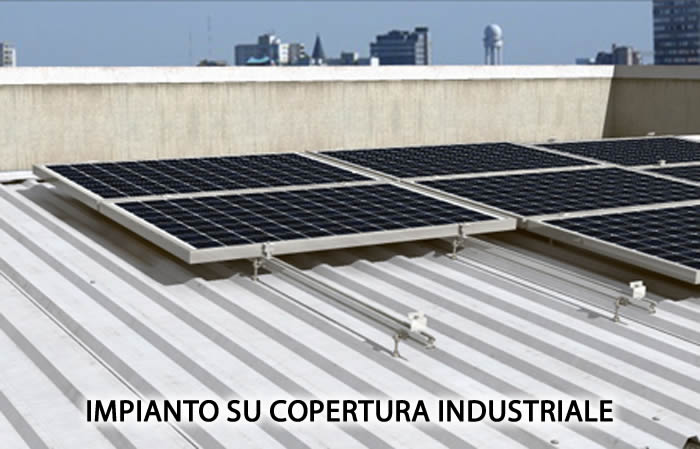

CAMPI DI UTILIZZO

Idoneo per:

  • Sistema Copertura a falda con ganci

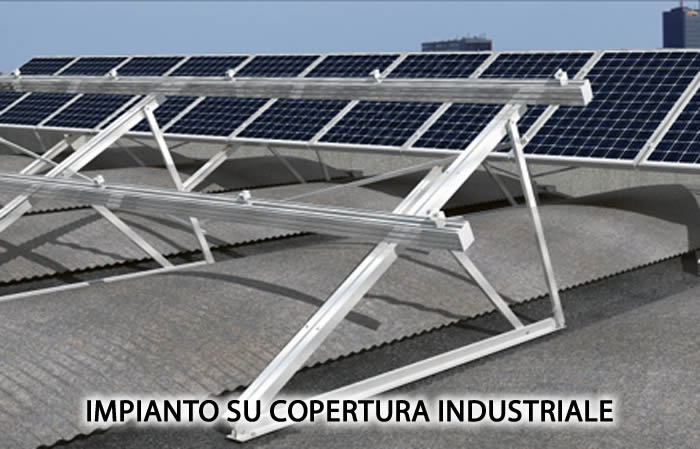

  • Sistema Copertura piana con triangoli
  • Sistema Copertura in lamiera grecata
  • Sistema Copertura in lastre ondulate
  • Sistema Strutture speciali

Adatto per fissare i moduli fotovoltaici sui profili:

  • Solar Light
  • Solar Fish
  • Solar Mid
  • Solar Flat
  • Solar 40/30

Disponibili online in diverse misure

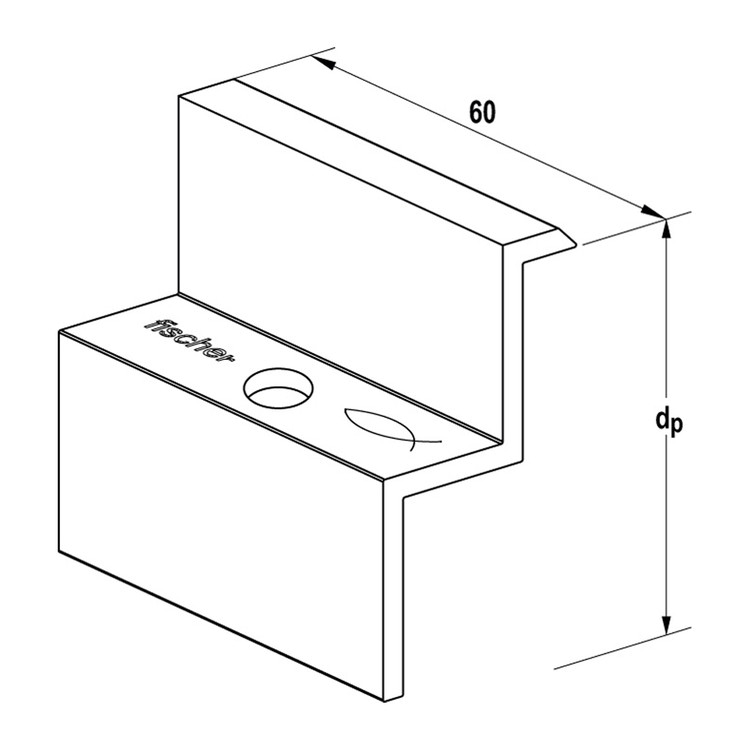

Prodotto Codice Spessore pannello
dp		 Filettatura metrica
M		 Lunghezza della vite
l		 Coppia di serraggio
Tinst		 Confezione
 Peso
W
M F 34 571122 34 mm M 8 30 mm 10 Nm 10 pezzi 38 g
M F 35 71123 35 mm M 8 35 mm 10 Nm 10 pezzi 38 g
M F 36 571124 36 mm M 8 36 mm 10 Nm 10 pezzi 38 g
M F 38 571125 38 mm M 8 35 mm 10 Nm 10 pezzi 38 g
M F 40 571126 40 mm M 8 40 mm 10 Nm 10 pezzi 38 g
M F 42 71127 42 mm M 8 40 mm 10 Nm 10 pezzi 38 g
M F 45 71129 45 mm M 8 45 mm 10 Nm 10 pezzi 38 g
M F 46 571130 46 mm M 8 45 mm 10 Nm 10 pezzi 38 g
M F 50 571132 50 mm M 8 50 mm 10 Nm 10 pezzi 38 g

COME UTILIZZARE IL PRODOTTO

Individuare l'altezza del modulo fotovoltaico e scegliere la vite con testa cilindrica con incasso esagonale TCEI idonea.

Assemblare il morsetto M F al dado FCN AL utilizzando con testa cilindrica con incasso esagonale TCEI.

Inserire il dado testa a martello dei morsetti così assemblati nella cava superiore del profilo e ruotarlo in senso orario di 90°.

Bloccare il modulo fotovoltaico applicando una coppia di serraggio alla vite con testa cilindrica con incasso esagonale TCEI di circa 10 Nm.

Per proteggere l'installazione inserire la sfera anti effrazione DAE nell'incasso esagonale.
