Morsetto centrale universale PMC U BL per moduli fotovoltaici (10pz)

Morsetto centrale universale PMC U BL per moduli fotovoltaici (10pz)
-30%
Morsetto centrale universale PMC U BL per moduli fotovoltaici (10pz)
Morsetto centrale universale PMC U BL per moduli fotovoltaici (10pz)
Morsetto centrale universale PMC U BL per moduli fotovoltaici (10pz)
Fischer
Listino108,50€
Risparmio- 30%
Prezzo75,99€

92,70€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Codice: 8001132059920
  • Modello: 538881
  • Prodotto da: Fischer
  • Peso spedizione: 1.1kg.
  • Categoria: Solar-Fix

Morsetto centrale universale in alluminio utilizzato per l'installazione di tutti i moduli fotovoltaici con spessore compreso tra 30 e 52 mm.

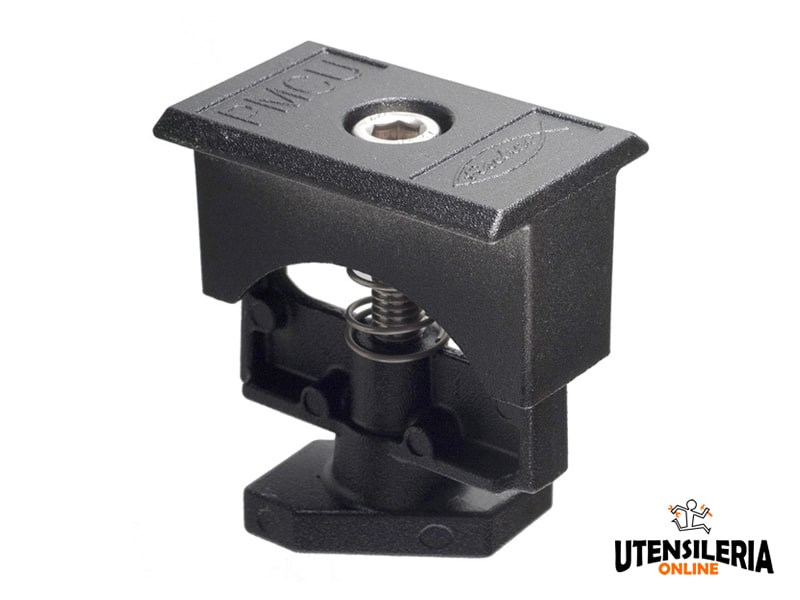

Il morsetto nero preassemblato PMC U BL di Fischer può essere utilizzato per fissare tutti i moduli fotovoltaici con spessore da 30 mm a 52 mm. Viene fornito completo di tutti gli elementi necessari per il serraggio e non necessita di elementi aggiuntivi come ad esempio viti, rondelle o bulloni.

La molla di cui è dotato mantiene il morsetto sollevato durante la fase di serraggio e grazie all'elemento plastico rimane in posizione e non scorre nel profilo.

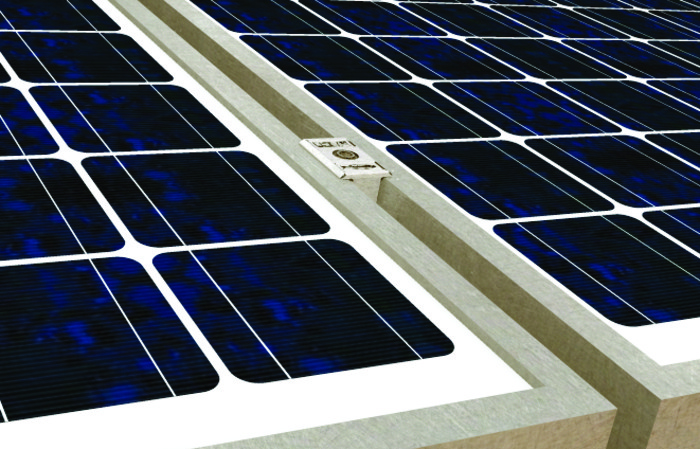

Il design compatto e la vite incassata nell'elemento non genera ombra sui moduli adiacenti e grazie al dado smart può essere agganciato e bloccato rapidamente in qualsiasi punto del profilo di supporto.

Il morsetto è realizzato in lega di alluminio secondo la normativa europea EN 755-2:2013 mentre la vite è in acciaio inox A2-70 secondo normativa EN ISO 3506-1/2:2009.

CAMPI DI UTILIZZO

Idoneo per:

  • Sistema Copertura a falda con ganci
  • Sistema Copertura piana con triangoli
  • Sistema Copertura in lamiera grecata
  • Sistema Copertura in lastre ondulate
  • Sistema Strutture speciali

Adatto per fissare i moduli fotovoltaici sui profili:

  • Solar Light
  • Solar Fish
  • Solar Mid
  • Solar Flat
  • Solar 40/30

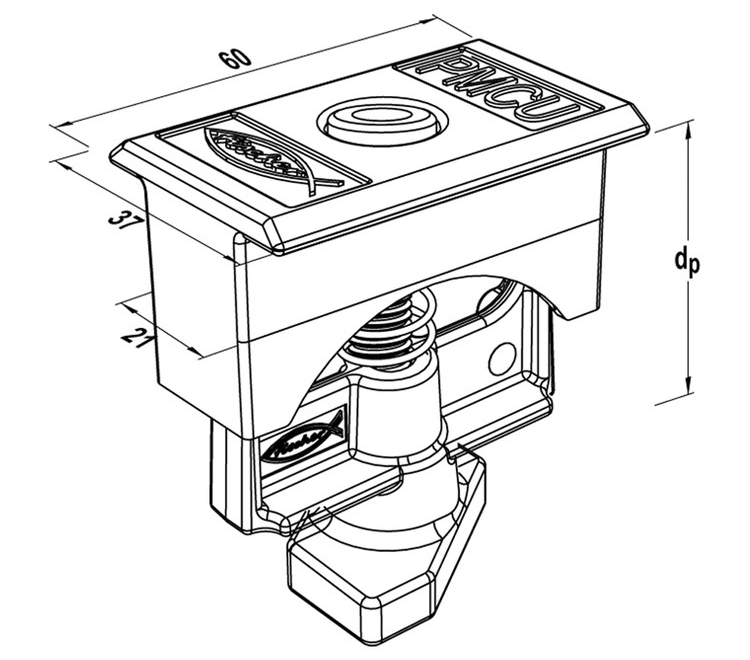

Dati Tecnici

Prodotto PMC U BL
Codice 538881
Marca Fischer
Colore Nero
Materiale Alluminio EN AB 46100
Spessore pannello - dp 30 ÷ 52 mm
Ingombro morsetto 21 mm
Filettatura metrica M8
Lunghezza della vite - l 40 mm
Coppia di serraggio - Tinst 10 Nm
Chiave di serraggio - SW 6
Confezione 10 pezzi
Peso - W 110 g

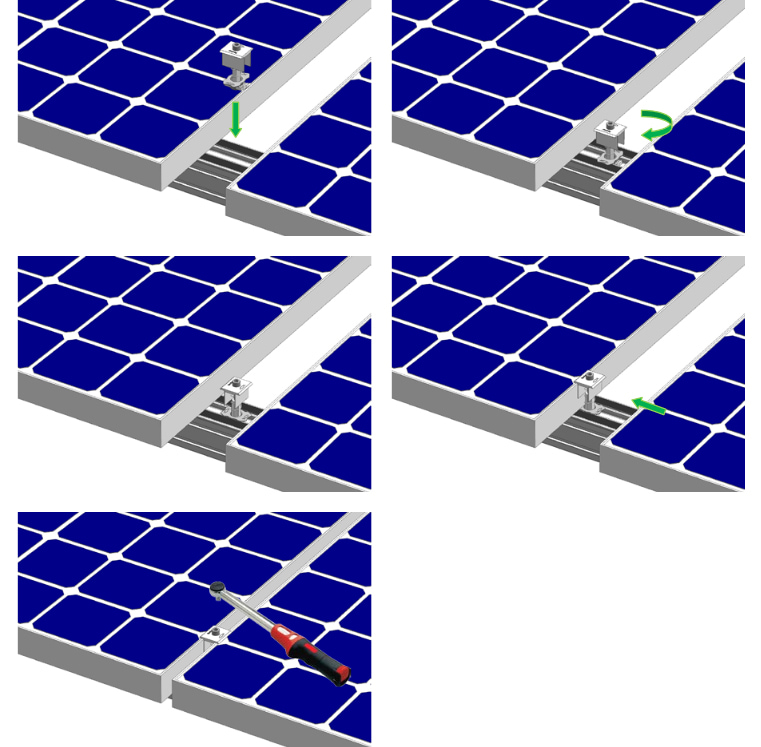

COME UTILIZZARE IL PRODOTTO

Inserire la parte inferiore del morsetto universale preassemblato PMC U BL nella cava superiore del profilo.

Ruotare il morsetto universale preassemblato PMC U BL in senso orario per usarlo come morsetto centrale.

Bloccare il modulo fotovoltaico applicando una coppia di serraggio alla vite con testa cilindrica con incasso esagonale (TCEI) di 10 Nm

Per proteggere l'installazione inserire la sfera anti effrazione DAE nell'incasso esagonale.

Installazione morsetto universale PMC U BL Fischer
