Morsetto centrale non assemblato MC G per moduli senza cornice (20pz)

Morsetto centrale non assemblato MC G per moduli senza cornice (20pz)
-30%
Morsetto centrale non assemblato MC G per moduli senza cornice (20pz)
Morsetto centrale non assemblato MC G per moduli senza cornice (20pz)
Fischer
Listino165,40€
Risparmio- 30%
Prezzo115,84€

141,33€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Codice: 8001132056240
  • Modello: 536707
  • Prodotto da: Fischer
  • Peso spedizione: 1.8kg.
  • Categoria: Solar-Fix

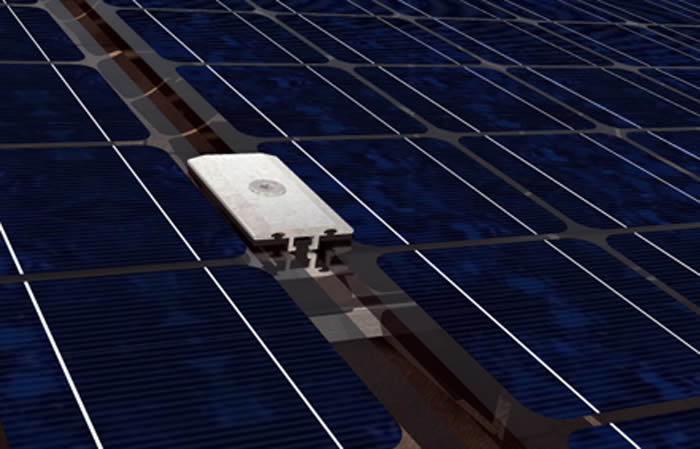

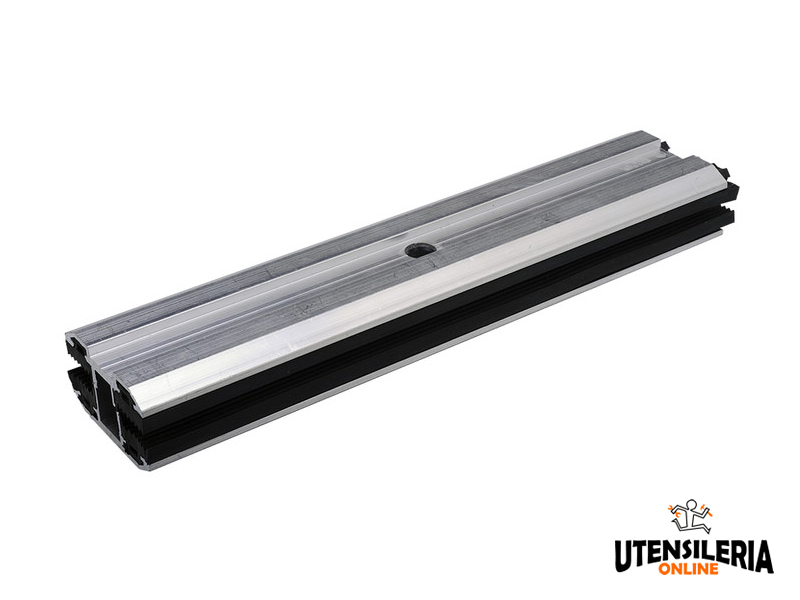

Il morsetto MC G di Fischer viene utilizzato come elemento centrale per il fissaggio di moduli fotovoltaici senza cornice. A seconda del modello scelto sarà possibile serrare pannelli solari con uno spessore compreso tra 5,0 e 8,0 mm.

Il morsetto per vetro è realizzato in lega di alluminio AW 6060 T66 secondo la normativa europea EN 755-2:2013. Il morsetto viene fornito non assemblato.

CAMPI DI UTILIZZO

Idoneo per:

  • Sistema Copertura a falda con ganci
  • Sistema Copertura piana con triangoli
  • Sistema Copertura in lamiera grecata
  • Sistema Copertura in lastre ondulate
  • Sistema Strutture speciali
  • Sistema Powerskin

Adatto per fissare i moduli fotovoltaici sui profili:

  • Solar Light
  • Solar Fish
  • Solar Mid
  • Solar Flat
  • Solar 40/30

Disponibili online in diverse misure

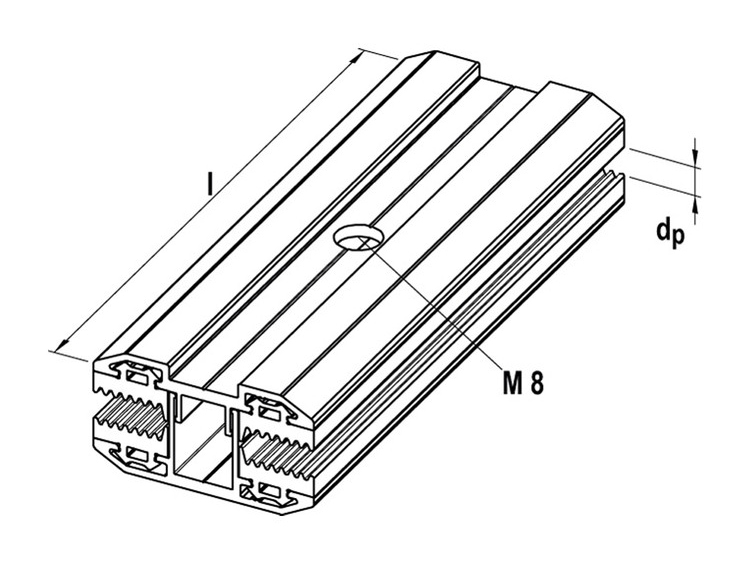

Prodotto Codice Spessore pannello
dp		 Lunghezza morsetto
l		 Da utilizzare con vite
M		 Coppia di serraggio
Tinst		 Confezione
 Peso
W
MC G 80 6,8-8,0 536707 6,8 ÷ 8,0 mm 80 mm TCEI M 8 x 40 mm A2 10 Nm 20 pezzi 50 g
MC G 100 6,8-8,0 536708 6,8 ÷ 8,0 mm 100 mm TCEI M 8 x 40 mm A2 10 Nm 20 pezzi 50 g
MC G 120 6,8-8,0 536709 6,8 ÷ 8,0 mm 120 mm TCEI M 8 x 40 mm A2 10 Nm 20 pezzi 50 g
MC G 200 6,8-8,0 536710 6,8 ÷ 8,0 mm 200 mm TCEI M 8 x 40 mm A2 10 Nm 20 pezzi 50 g
MC G 80 5,0-6,2 536711 5,0 ÷ 6,2 mm 80 mm TCEI M 8 x 40 mm A2 10 Nm 20 pezzi 50 g
MC G 100 5,0-6,2 536712 5,0 ÷ 6,2 mm 100 mm TCEI M 8 x 40 mm A2 10 Nm 20 pezzi 50 g
MC G 120 5,0-6,2 536713 6,8 ÷ 8,0 mm 120 mm TCEI M 8 x 40 mm A2 10 Nm 20 pezzi 50 g
MC G 200 SHARP 536714 6,8 ÷ 8,0 mm 200 mm TCEI M 8 x 40 mm A2 10 Nm 20 pezzi 50 g

COME UTILIZZARE IL PRODOTTO

Individuare il morsetto centrale MC G in base alla marca del produttore del pannello fotovoltaico.

Assemblare il morsetto centrale MC G con il dado testa a martello FCN AL utilizzando la vite cilindrica con incasso esagonale TCEI.

Inserire il dado testa a martello dei morsetti così assemblati nella cava superiore del profilo e ruotarlo in senso orario di 90°.

Bloccare il modulo fotovoltaico applicando una coppia di serraggio alla vite cilindrica con incasso esagonale TCEI di circa 10 Nm.

Per proteggere l'installazione inserire la sfera anti effrazione DAE nell'incasso esagonale.
