Morsetto centrale MC 28-56 non assemblato per cornici alluminio (10pz)

Morsetto centrale MC 28-56 non assemblato per cornici alluminio (10pz)
-30%
Morsetto centrale MC 28-56 non assemblato per cornici alluminio (10pz)
Morsetto centrale MC 28-56 non assemblato per cornici alluminio (10pz)
Morsetto centrale MC 28-56 non assemblato per cornici alluminio (10pz)
Fischer
Listino35,80€
Risparmio- 30%
Prezzo25,07€

30,59€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Codice: 8001132711347
  • Modello: 571134
  • Prodotto da: Fischer
  • Peso spedizione: 0.4kg.
  • Categoria: Solar-Fix

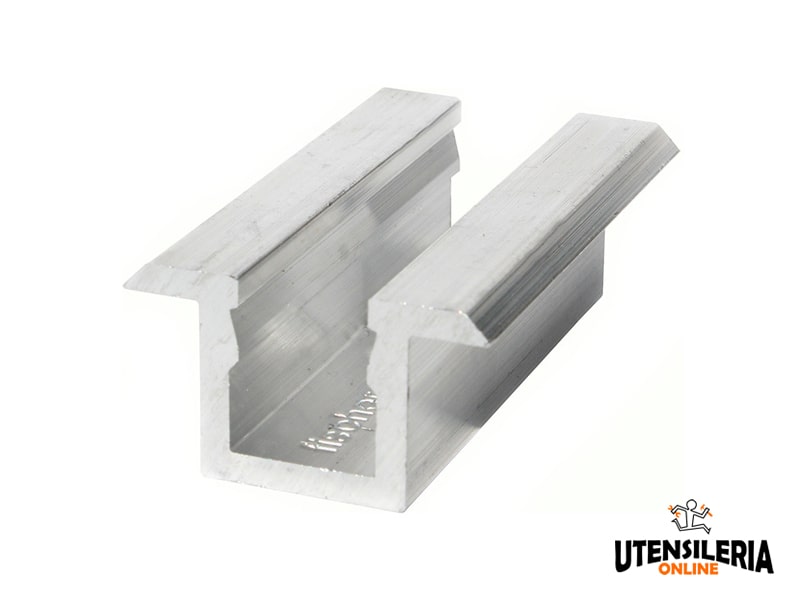

Il morsetto MC 28-56 di Fischer viene utilizzato come elemento intermedio e finale per il fissaggio di moduli fotovoltaici con cornice in alluminio. In base alla vite utilizzata il morsetto può fissare pannelli con uno spessore da 28 e 56 mm.

Il morsetto è realizzato in lega di alluminio AW 6060 T66 secondo la normativa europea EN 755-2:2013 per conferirgli una migliore resistenza alla corrosione. Viene fornito non assemblato.

CAMPI DI UTILIZZO

Idoneo per:

  • Sistema Copertura a falda con ganci

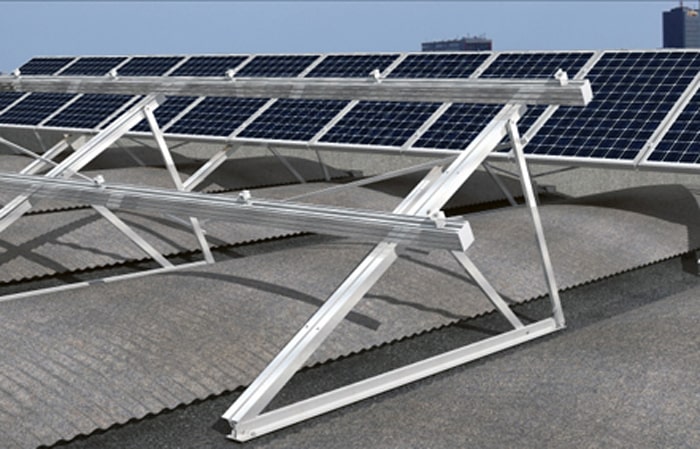

  • Sistema Copertura piana con triangoli

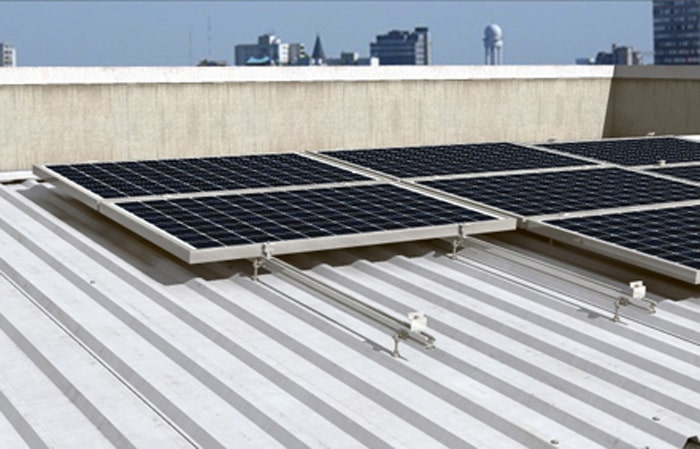

  • Sistema Copertura in lamiera grecata
  • Sistema Copertura in lastre ondulate
  • Sistema Strutture speciali

Adatto per fissare i moduli fotovoltaici sui profili:

  • Solar Light
  • Solar Fish
  • Solar Mid
  • Solar Flat
  • Solar 40/30

Dati Tecnici

Prodotto Codice Spessore pannello
dp
Filettatura metrica
M
Lunghezza della vite
l
Coppia di serraggio
Tinst

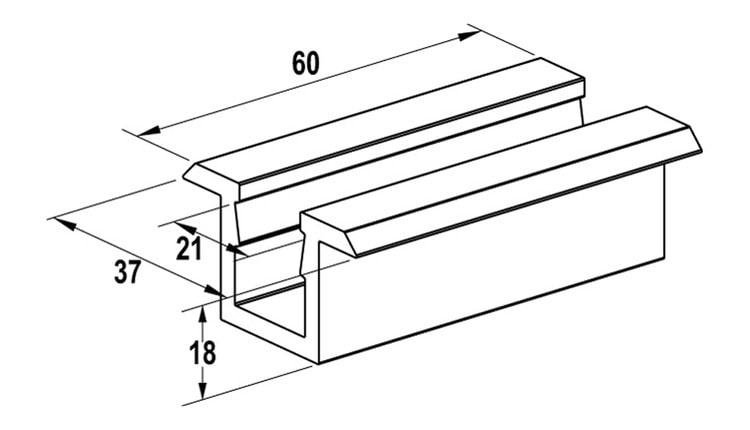

Dimensioni Confezione
Peso
W
M C 28-56 571134 28 ÷ 34 mm M8 35 mm 10 Nm 60 x 37 x 18 mm 10 pezzi 36 g
33 ÷ 39 mm 40 mm
38 ÷ 44 mm 45 mm
43 ÷ 49 mm 50 mm
50 ÷ 56 mm 55 mm

COME UTILIZZARE IL PRODOTTO

Individuare l'altezza del modulo fotovoltaico e scegliere la vite con testa cilindrica con incasso esagonale TCEI idonea.

Assemblare il morsetto M F al dado FCN AL utilizzando con testa cilindrica con incasso esagonale TCEI.

Inserire il dado testa a martello dei morsetti così assemblati nella cava superiore del profilo e ruotarlo in senso orario di 90°.

Bloccare il modulo fotovoltaico applicando una coppia di serraggio alla vite con testa cilindrica con incasso esagonale TCEI di circa 10 Nm.

Per proteggere l'installazione inserire la sfera anti effrazione DAE nell'incasso esagonale.
