Morsetto centrale e finale universale PM U per moduli fotovoltaici (10pz)

Morsetto centrale e finale universale PM U per moduli fotovoltaici (10pz)
-30%
Morsetto centrale e finale universale PM U per moduli fotovoltaici (10pz)
Morsetto centrale e finale universale PM U per moduli fotovoltaici (10pz)
Morsetto centrale e finale universale PM U per moduli fotovoltaici (10pz)
Morsetto centrale e finale universale PM U per moduli fotovoltaici (10pz)
Fischer
Listino74,80€
Risparmio- 30%
Prezzo52,39€

63,91€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Codice: 8001132028766
  • Modello: 519784
  • Prodotto da: Fischer
  • Peso spedizione: 1.2kg.
  • Categoria: Solar-Fix

Morsetto universale centrale e finale per l'installazione di tutti i moduli fotovoltaici con spessore compreso tra 30 e 52 mm.

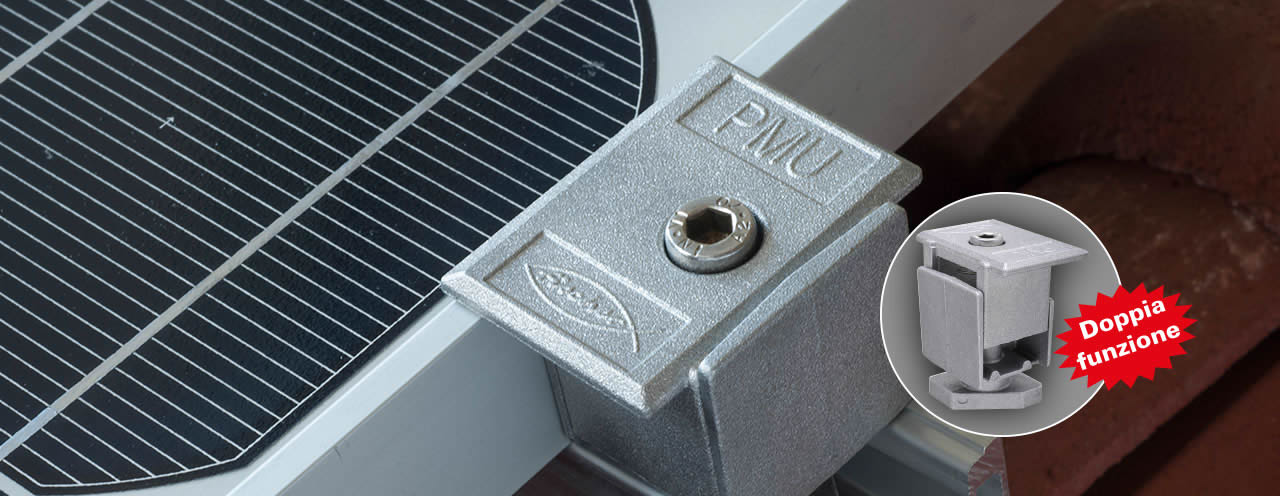

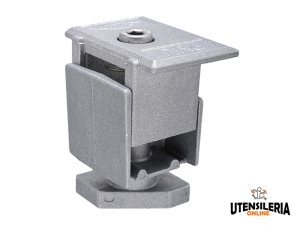

Il morsetto universale preassemblato PM U di Fischer può essere utilizzato sia come morsetto finale che come morsetto centrale per fissare tutti i moduli fotovoltaici con spessore da 30 mm a 52 mm.

Viene fornito completo di tutti gli elementi necessari per il serraggio e non necessita di elementi aggiuntivi come ad esempio viti, rondelle o bulloni. La molla di cui è dotato mantiene il morsetto sollevato durante la fase di serraggio e grazie all'elemento plastico rimane in posizione e non scorre nel profilo.

Il design compatto e la vite incassata nell'elemento non genera ombra sui moduli adiacenti e grazie al dado smart può essere agganciato e bloccato rapidamente in qualsiasi punto del profilo di supporto.

Il morsetto è realizzato in lega di alluminio EN AB 46100 secondo la normativa europea EN 755-2:2013 mentre la vite è in acciaio inossidabile A2-70 secondo normativa EN ISO 3506-1/2:2009.

CAMPI DI UTILIZZO

Idoneo per:

  • Sistema Copertura a falda con ganci
  • Sistema Copertura piana con triangoli
  • Sistema Copertura in lamiera grecata
  • Sistema Copertura in lastre ondulate
  • Sistema Strutture speciali

Adatto per fissare i moduli fotovoltaici sui profili:

  • Solar Light
  • Solar Fish
  • Solar Mid
  • Solar Flat
  • Solar 40/30

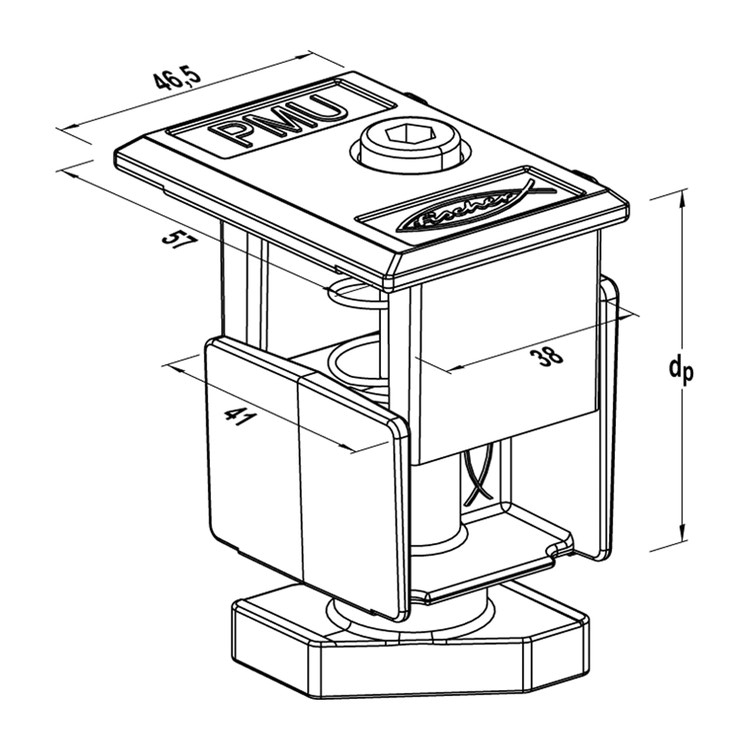

Dati Tecnici

Prodotto PM U
Codice 519784
Colore Grigio
Spessore pannello
dp
30 ÷ 52 mm
Ingombro posizione finale
38 mm
Ingombro posizione iniziale
41 mm
Filettatura metrica
M
M 8
Lunghezza della vite
l
40 mm
Coppia di serraggio
Tinst
10 Nm
Chiave di serraggio
SW
6
Confezione 10 pezzi
Peso
W
120 g

COME UTILIZZARE IL PRODOTTO

Inserire la parte inferiore del morsetto universale preassemblato PM U nella cava superiore del profilo.

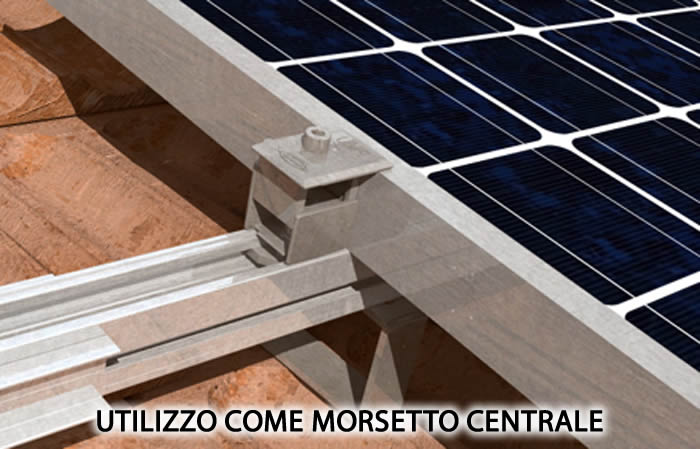

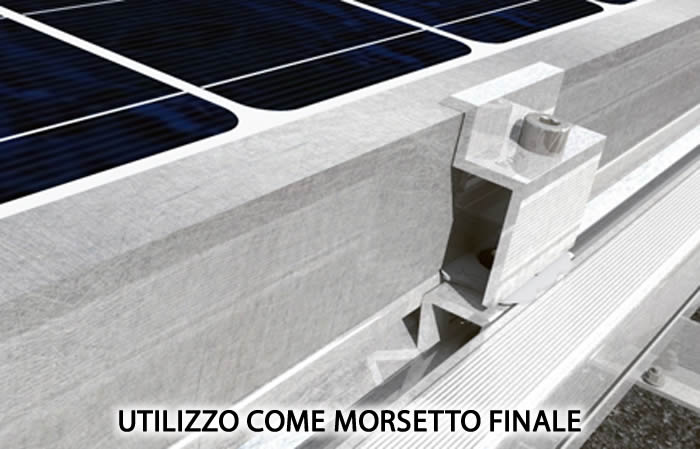

Ruotare il morsetto universale preassemblato PM U in senso orario per usarlo come morsetto finale e in senso antiorario per usarlo come morsetto centrale.

Bloccare il modulo fotovoltaico applicando una coppia di serraggio alla vite con testa cilindrica con incasso esagonale (TCEI) di 10 Nm

Per proteggere l'installazione inserire la sfera anti effrazione DAE nell'incasso esagonale.

Installazione morsetto universale PMC U Fischer
FISCHER scheda tecnica PM U - PMC U
