Gancio tegola fisso GT in acciaio inox A2 Fischer (10pz)

Gancio tegola fisso GT in acciaio inox A2 Fischer (10pz)
-30%
Gancio tegola fisso GT in acciaio inox A2 Fischer (10pz)
Gancio tegola fisso GT in acciaio inox A2 Fischer (10pz)
Gancio tegola fisso GT in acciaio inox A2 Fischer (10pz)
Fischer
Listino220,40€
Risparmio- 30%
Prezzo154,37€

188,33€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Codice: 8001132711989
  • Modello: 71198
  • Prodotto da: Fischer
  • Peso spedizione: 6.3kg.
  • Categoria: Solar-Fix

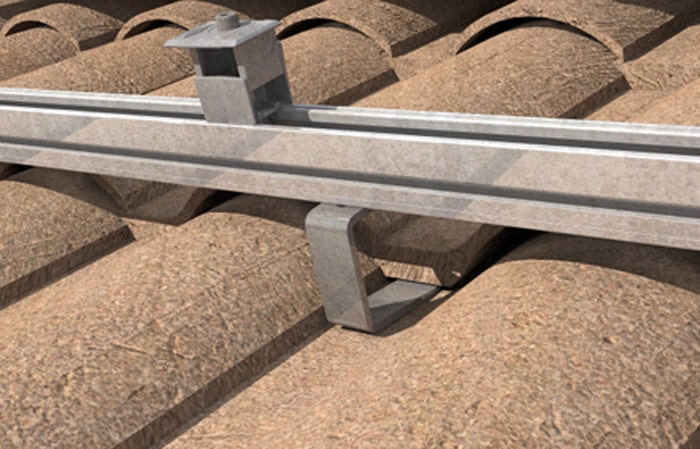

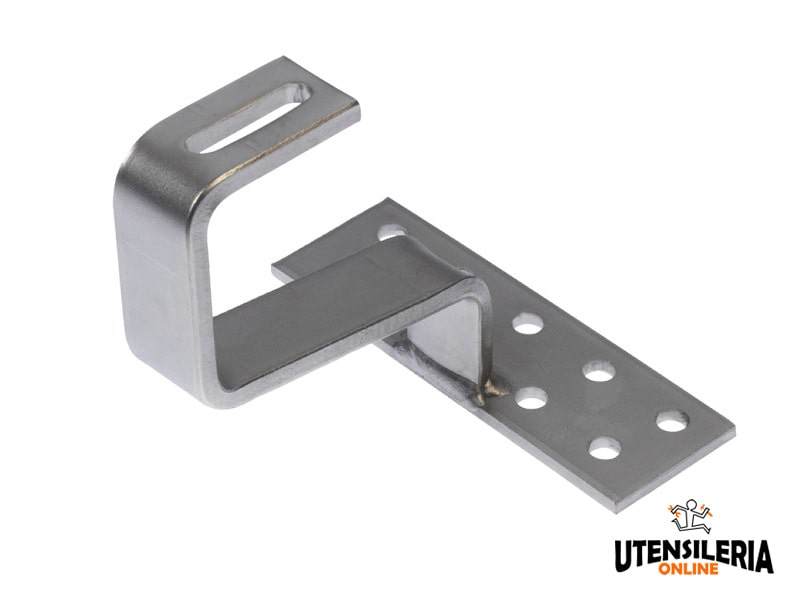

La piastra di base con fori da 9 mm per il collegamento dei profili Solar Light a tetti a falda con copertura in tegole. La sua forma allargata facilita il collegamento con la struttura portante di supporto. Tutti gli accessori necessari per collegare il gancio ai profili Solar sono inclusi nella confezione.

I ganci GT sono disponibili in due altezze, 130 e 150 mm per offrire la piena compatibilità con tutti i tipi di tegola e con gli interassi della struttura portante.

Il gancio è realizzato in acciaio inossidabile X5CrNi 18-10 in conformità con la normativa europea EN10088-2:2005 mentre la bulloneria è in acciaio inossidabile classe A2-70 secondo la norma EN ISO 3506-1/2:2010.

In dotazione compreso nel prezzo:

  • 10x Ganci GT A
  • 10x Viti TE SKS M 8 x 20 A2
  • 10x Rosette U M 8 x 20 A2
  • 10x Dadi esagonali MU M 8 A2

CAMPI DI UTILIZZO

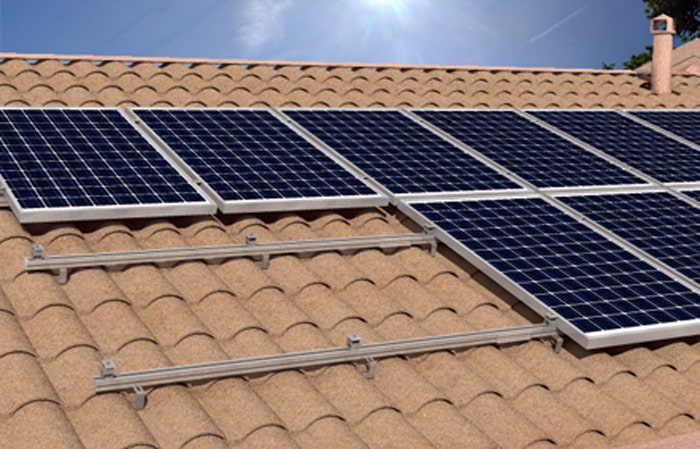

Sistema Tetto a falda con ganci, manto di copertura in tegole, con:

  • Profilo Solar Light

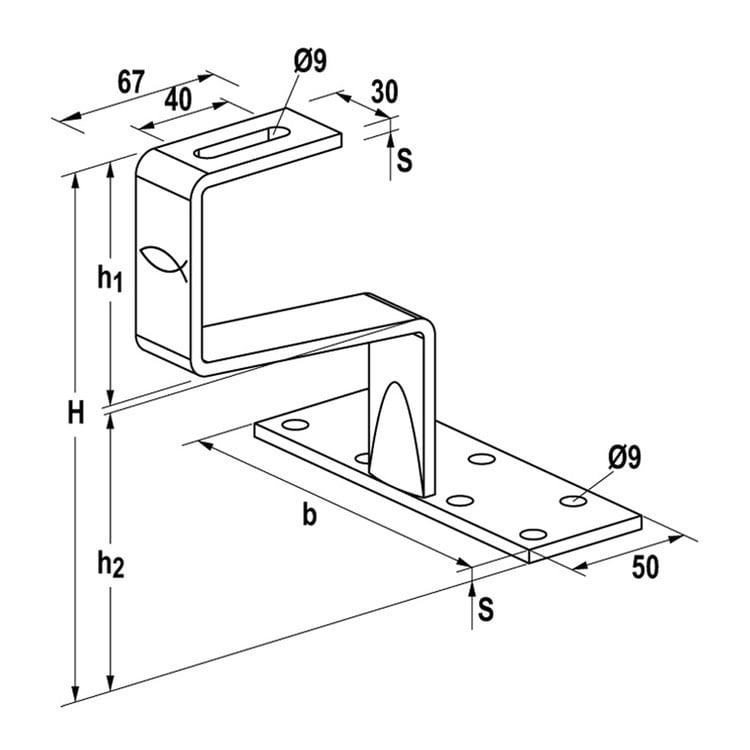

Dati Tecnici

Prodotto Codice Spessore Altezza totale Altezza soprategola Altezza sottotegola Carico raccomandato a compressione Chiave di serraggio Coppia di serraggio Peso Confezione
GT 130 A2 - 5 mm 71198 5 mm 130 mm 75 mm 43 mm 0,80 kN 13 SW 10 Nm 0,57 Kg 10 pezzi
GT 150 A2 - 5 mm 571136 5 mm 150 mm 75 mm 68 mm 0,80 kN 13 SW 10 Nm 0,60 Kg 10 pezzi

COME UTILIZZARE IL PRODOTTO

Definire l'interasse dei ganci in funzione dei carichi neve e vento della zona di installazione dell'impianto.

Individuare la posizione dei ganci in funzione della struttura portante e del layout dell'impianto.

Sollevare la tegola e fissare il gancio mediante l'apposito ancoraggio determinato in funzione della tipologia e stratigrafia del supporto.
