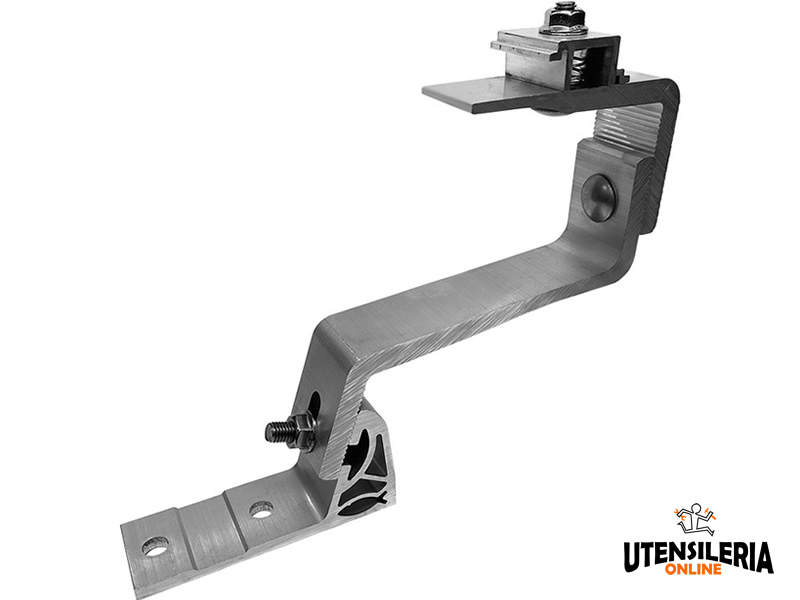

Gancio in alluminio GTA 2 Fischer per tegole e listelli a 2 regolazioni (10pz)

Gancio in alluminio GTA 2 Fischer per tegole e listelli a 2 regolazioni (10pz)
-30%
Gancio in alluminio GTA 2 Fischer per tegole e listelli a 2 regolazioni (10pz)
Gancio in alluminio GTA 2 Fischer per tegole e listelli a 2 regolazioni (10pz)
Fischer
Listino362,60€
Risparmio- 30%
Prezzo253,96€

309,83€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA
  • Codice: 8001132100370
  • Modello: 554119
  • Prodotto da: Fischer
  • Peso spedizione: 4.2kg.
  • Categoria: Solar-Fix

Gancio in alluminio a 2 regolazioni per installazione di impianti fotovoltaici su tutti i manti di copertura in tegole e listelli di spessore variabile. Base stretta adatta per supporti continui inoltre la grande caricabilità permette l'utilizzo di un minor numero di ganci.
Idoneo sia per profili Solar-light che Solar-fish tramite rotazione dell'elemento fermaprofilo.

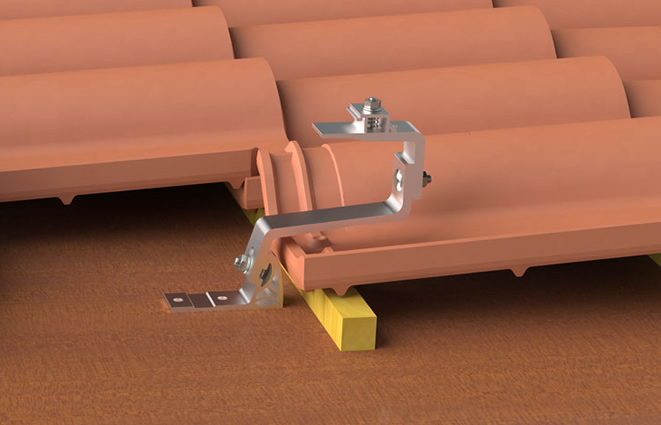

Il gancio GTA 2, grazie ad una geometria ottimizzata ed a materiali altamente performanti, è caratterizzato da un elevata caricabilità. La rotazione a 180° dell'elemento di aggancio permette il fissaggio sia del profilo Solar-Light che Solar-Fish. Si adatta ad ogni tipo di tegola grazie alla regolazione verticale.

La piastra di base con 2 fori da 9 mm facilita il collegamento con la struttura di supporto mentre le zigrinature antiscivolamento facilitano il corretto posizionamento del gancio prima di serrare le viti. Fornito già assemblato in questo modo non saranno necessari ulteriori accessori per collegarlo ai profili Solar.

Il gancio è realizzato in lega di alluminio AW 6060 T66 e AW 6082 T6 in conformità con la normativa europea EN 755-2:2016. La bulloneria è in acciaio inossidabile classe A2-70 secondo la norma EN ISO 3506-1/2:2010.

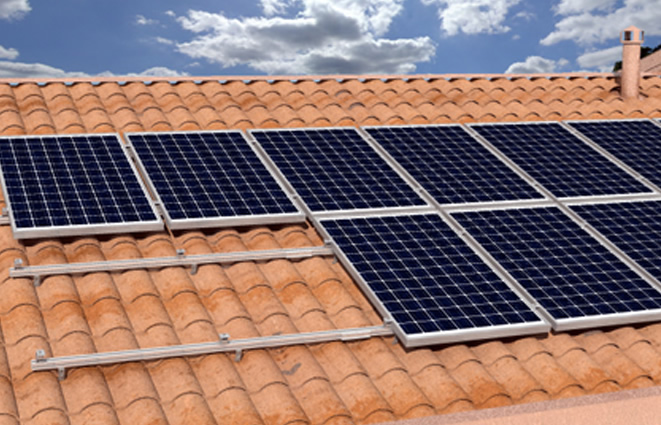

utilizzo gancio GTA 1 Fischer

Dati Tecnici

Altezza totale 130 - 160 mm
Coppia di serraggio (T) 10Nm
Chiave di serraggio (SW) 13 mm
Carico raccomandato a compressione (F) 2,17 kN
Altezza fuori tegola inferiore (h) 55 - 67 mm
Regolazione orizzontale ferma profilo (D) 39 - 59 mm

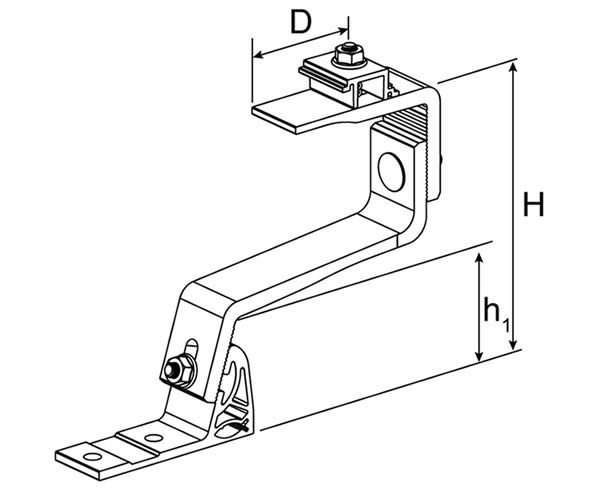

misure gancio GTA 1 Fischer

COME UTILIZZARE IL PRODOTTO

Definire l'interasse dei ganci in funzione dei carichi neve e vento della zona di installazione dell'impianto.

Individuare la posizione dei ganci in funzione della struttura portante e del layout dell'impianto.

Sollevare la tegola e fissare la base del gancio mediante l'apposito ancoraggio determinato in funzione della tipologia e stratigrafia del supporto portante.

Stringere i bulloni delle connessioni regolabili prima di installare i profili.
