Collari per tubazioni Fischer FRSN M8/M10 chiusura doppia vite, 15-219mm (25pz)
Fischer
Listino62,25€
Risparmio- 30%
Prezzo43,59€

53,18€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Codice: 4006209499474
  • Modello: 49947
  • Prodotto da: Fischer
  • Peso spedizione: 4kg.
  • Categoria: Sistemi SaMontec

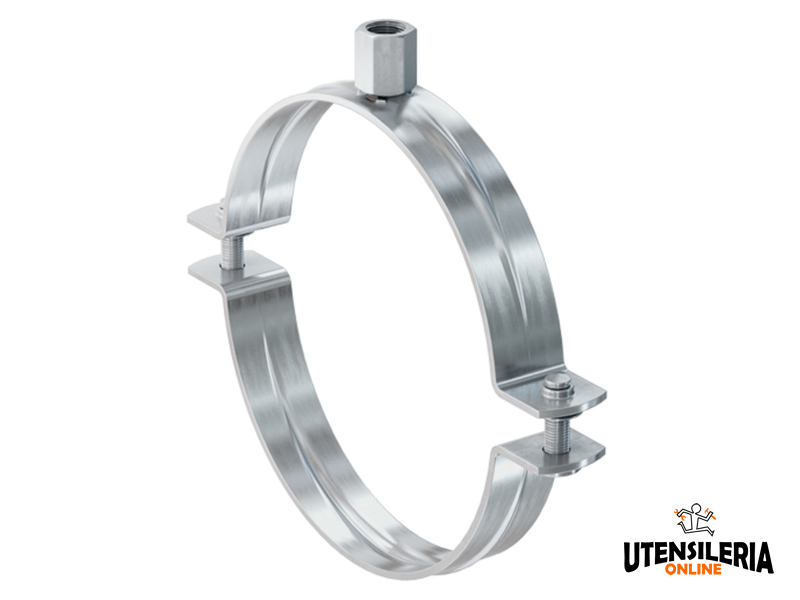

Collare per tubazioni a doppia vite senza guarnizione Fischer FRSN adatto per tubazioni metalliche o plastiche no richiedono requisiti di insonorizzazione.

Fissaggio rapido di tubazioni

Sistema di chiusura a doppia vite

Ideale per applicazioni industriali

Dado a doppia metrica M8/M10 o M10/M12

Range di serraggio da 15-19 a 210-219 mm

Per tubazioni metalliche e plastiche

Regolazione senza lo sgancio del collare

Facile regolazione in base al diametro della tubazione

Installazione con barre filettate o viti doppio filetto

Nessuna guarnizione

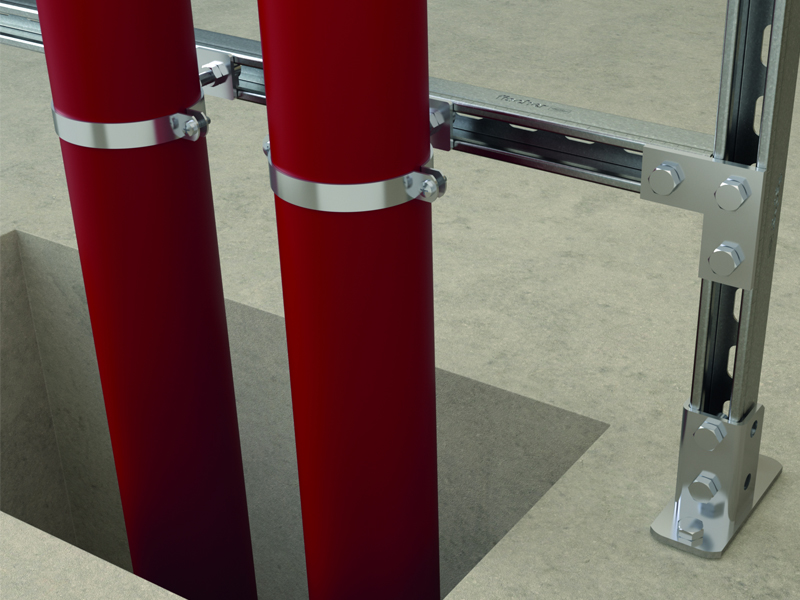

Il collare per tubazioni FRSN fa parte del sistema SaMontec Seismic per lo staffaggio di impianti elettrici, tubazioni e condotte aerauliche. Possibilità di staffaggio antisismico anche su impianti esistenti senza smontare l'impianto.

Il collare FRSN non è dotato di guarnizione, questo lo rende ideale per applicazioni industriali e tubazioni in plastica.

Il dado di collegamento di questo collare ha una doppia metrica M8/M10 o M10/M12 nelle sue versioni più grandi per consentire scelte di montaggio ottimizzate. Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.

Il sistema di chiusura a scatto della FRSN garantisce l'installazione della tubazione senza lo sgancio del collare. Il collare può essere utilizzando sia con barre filettate che con viti doppio filetto STS.

Materiale: Acciaio DD11

Zincatura: 5-9µm

Vite bloccaggio: Testa piatta con croce

Disponibile in diverse misure:

Codice Filettatura - A Dimensione nominale Range serraggio - D Larghezza - B Altezza - H Larghezza x spessore - bxs Altezza - Z Vite bloccaggio Carico statico max Confezione
FRSN 15-19 M8/M10 049459 M8 / M10 3/8" 15 - 19 mm 56 mm 37 mm 20 x 1,5 mm 27 mm M6 1.50 kN 100 pz
FRSN 21-23 M8/M10 049789 M8 / M10 1/2" 21 - 23 mm 60 mm 41 mm 20 x 1,5 mm 28 mm M6 1.50 kN 100 pz
FRSN 25-28 M8/M10 049790 M8 / M10 3/4" 25 - 28 mm 67 mm 46 mm 20 x 1,5 mm 30 mm M6 1.50 kN 100 pz
FRSN 32-36 M8/M10 049793 M8 / M10 1" 32 - 36 mm 74 mm 54 mm 20 x 1,5 mm 34 mm M6 1.50 kN 100 pz
FRSN 38-43 M8/M10 049794 M8 / M10 1.1/4" 38 - 43 mm 78 mm 61 mm 20 x 1,5 mm 38 mm M6 1.50 kN 50 pz
FRSN 44-49 M8/M10 049902 M8 / M10 1.1/2" 44 - 49 mm 88 mm 67 mm 20 x 1,5 mm 41 mm M6 1.50 kN 50 pz
FRSN 50-56 M8/M10 049922 M8 / M10 - 50 - 56 mm 92 mm 74 mm 20 x 1,5 mm 43 mm M6 1.50 kN 50 pz
FRSN 57-61 M8/M10 049944 M8 / M10 2" 57 - 61 mm 98 mm 79 mm 20 x 1,5 mm 47 mm M6 1.50 kN 50 pz
FRSN 63-70 M8/M10 049945 M8 / M10 - 63 - 70 mm 105 mm 88 mm 20 x 1,5 mm 54 mm M6 1.50 kN 50 pz
FRSN 70-77 M8/M10 049947 M8 / M10 2.1/2" 70 - 77 mm 112 mm 95 mm 20 x 1,5 mm 55 mm M6 1.50 kN 25 pz
FRSN 80-83 M8/M10 049948 M8 / M10 - 80 - 83 mm 116 mm 101 mm 20 x 1,5 mm 58 mm M6 1.50 kN 25 pz
FRSN 83-91 M8/M10 049979 M8 / M10 3" 83 - 91 mm 128 mm 111 mm 20 x 2,0 mm 63 mm M6 2.50 kN 25 pz
FRSN 100-106 M8/M10 050006 M8 / M10 - 100 - 106 mm 143 mm 126 mm 20 x 2,0 mm 70 mm M6 2.50 kN 25 pz
FRSN 108-114 M8/M10 050008 M8 / M10 4" 108 - 114 mm 156 mm 134 mm 20 x 2,0 mm 75 mm M6 2.50 kN 25 pz
FRSN 118-122 M8/M10 500744 M8 / M10 - 118 - 122 mm 160 mm 142 mm 20 x 2,0 mm 78 mm M6 2.50 kN 25 pz
FRSN 123-128 M8/M10 050009 M8 / M10 - 123 - 128 mm 173 mm 149 mm 25 x 2,5 mm 82 mm M6 2.50 kN 25 pz
FRSN 131-136 M8/M10 050010 M8 / M10 - 131 - 136 mm 176 mm 157 mm 25 x 2,5 mm 86 mm M6 2.50 kN 25 pz
FRSN 137-146 M8/M10 050023 M8 / M10 5" 137 - 146 mm 180 mm 167 mm 25 x 2,5 mm 91 mm M6 2.50 kN 25 pz
FRSN 146-156 M8/M10 500746 M8 / M10 - 146 - 156 mm 195 mm 177 mm 25 x 2,5 mm 96 mm M6 2.50 kN 25 pz
FRSN 159-165 M10/M12 500747 M10 / M12 - 159 - 165 mm 203 mm 191 mm 25 x 2,5 mm 106 mm M6 2.50 kN 25 pz
FRSN 166-175 M10/M12 500748 M10 / M12 - 166 - 175 mm 211 mm 201 mm 25 x 2,5 mm 110 mm M8 2.50 kN 20 pz
FRSN 200-206 M10/M12 500751 M10 / M12 - 200 - 206 mm 248 mm 232 mm 25 x 2,5 mm 126 mm M8 2.50 kN 10 pz
FRSN 210-219 M10/M12 500752 M10 / M12 8" 210 - 219 mm 261 mm 245 mm 25 x 2,5 mm 133 mm M8 2.50 kN 10 pz

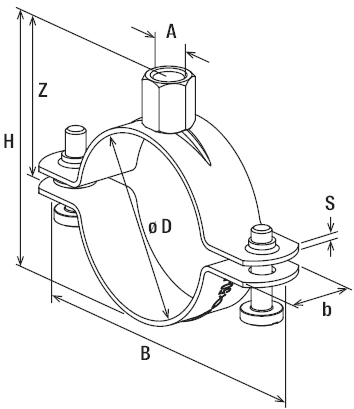

Schema tecnico collare FRSN Fischer
