Collare per tubi pesanti Fischer FRSM filettatura metrica, 19-508mm

Collare per tubi pesanti Fischer FRSM filettatura metrica, 19-508mm
-30%
Collare per tubi pesanti Fischer FRSM filettatura metrica, 19-508mm
Collare per tubi pesanti Fischer FRSM filettatura metrica, 19-508mm
Fischer
Listino98,92€
Risparmio- 30%
Prezzo69,28€

84,52€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Codice: 4048962063721
  • Modello: 504594
  • Prodotto da: Fischer
  • Peso spedizione: 4kg.
  • Categoria: Sistemi SaMontec

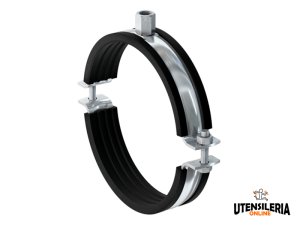

Collare per tubazioni a doppia vite Fischer FRSM con guarnizione per l'isolamento acustico e attacco metrico adatto per carichi medio/pesanti con diametro fino a 12".

Fissaggio rapido di tubazioni

Sistema di chiusura a doppia vite

Ideale per applicazioni industriali

Dado a doppia metrica M10/M12 o M12/M16

Range di serraggio da 19-23 a 500-508 mm

Per tubazioni metalliche e plastiche

Regolazione senza lo sgancio del collare

Testato per carichi medio/pesanti

Installazione con barre filettate

Guarnizione per l'isolamento acustico

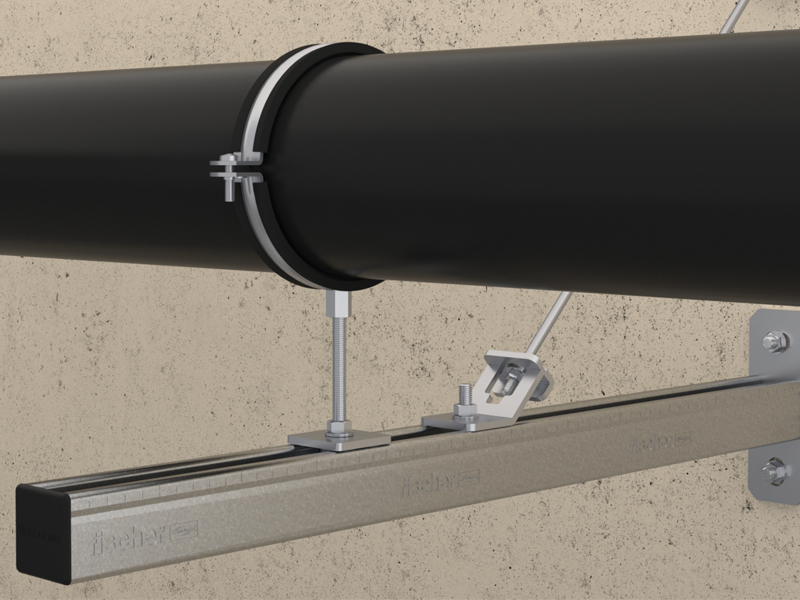

Il collare per tubazioni FRSM fa parte del sistema SaMontec Seismic per lo staffaggio di tubazioni con carichi medio/pesanti. Possibilità di staffaggio antisismico anche su impianti esistenti senza smontare l'impianto.

Il dado di collegamento di questo collare ha una doppia metrica M10/M12 o M12/M16 nelle sue versioni più grandi per consentire scelte di montaggio ottimizzate. Dal Ø 124 mm è possibile installare il collare con 2 barre filettate laterali, come per esempio nel caso di fissaggio di tubazioni di drenaggio in ghisa a soffitto.

Il sistema di chiusura a scatto garantisce l'installazione della tubazione senza lo sgancio del collare. Il collare è dotato di guarnizione per l'isolamento acustico.

Materiale: Acciaio DD11

Zincatura: 5-9µm

Vite bloccaggio: Testa piatta con croce

Inserto isolante: EPDM

Range di temperatura: -50°C ÷ +110°C

Durezza: 45 ± 5° Shore A

Comportamento a fuoco: DIN 4102 Classe B2

Disponibile in diverse misure:

Codice Filettatura - A Dimensione nominale Range serraggio - D Larghezza - B Altezza - H Larghezza x spessore - bxs Altezza - Z Vite bloccaggio Carico statico max Confezione
FRSM 124-129 M10/M12 093709 M10 / M12 - 124 - 129 mm 194 mm 165 mm 30 x 3,0 mm 92 mm M8 3.00 kN 20 pz
FRSM 131-137 M10/M12 093710 M10 / M12 - 131 - 137 mm 202 mm 173 mm 30 x 3,0 mm 97 mm M8 3.00 kN 20 pz
FRSM 138-145 M10/M12 093711 M10 / M12 5" 138 - 145 mm 210 mm 180 mm 30 x 3,0 mm 100 mm M8 3.00 kN 20 pz
FRSM 156-162 M10/M12 093712 M10 / M12 - 156 - 162 mm 227 mm 198 mm 30 x 3,0 mm 109 mm M8 3.00 kN 20 pz
FRSM 165-171 M10/M12 093713 M10 / M12 6" 165 - 171 mm 255 mm 207 mm 30 x 3,0 mm 114 mm M8 3.00 kN 20 pz
FRSM 188-194 M10/M12 093714 M10 / M12 7" 188 - 194 mm 278 mm 230 mm 30 x 3,0 mm 125 mm M8 3.00 kN 10 pz
FRSM 196-203 M10/M12 093715 M10 / M12 - 196 - 203 mm 287 mm 239 mm 30 x 3,0 mm 130 mm M8 3.00 kN 10 pz
FRSM 205-214 M12/M16 505453 M12 / M16 - 205 - 214 mm 289 mm 264 mm 40 x 4,0 mm 147 mm M12 5.00 kN 10 pz
FRSM 219-225 M12/M16 505454 M12 / M16 8" 219 - 225 mm 300 mm 272 mm 40 x 4,0 mm 152 mm M12 5.00 kN 10 pz
FRSM 244-250 M12/M16 505455 M12 / M16 - 244 - 250 mm 325 mm 300 mm 40 x 4,0 mm 165 mm M12 5.00 kN 10 pz
FRSM 267-273 M12/M16 505456 M12 / M16 10" 267 - 273 mm 348 mm 323 mm 40 x 4,0 mm 177 mm M12 5.00 kN 10 pz
FRSM 297-304 M12/M16 505457 M12 / M16 - 297 - 304 mm 379 mm 354 mm 40 x 4,0 mm 192 mm M12 5.00 kN 10 pz
FRSM 320-328 M12/M16 505458 M12 / M16 12" 320 - 328 mm 403 mm 378 mm 40 x 4,0 mm 204 mm M12 5.00 kN 10 pz
FRSM 348-356 M16 504594 M16 - 348 - 356 mm 480 mm 403 mm 50 x 5,0 mm 213 mm M16 8.00 kN 1 pz
FRSM 364-372 M16 504595 M16 - 364 - 372 mm 496 mm 419 mm 50 x 5,0 mm 221 mm M16 8.00 kN 1 pz
FRSM 400-409 M16 504596 M16 - 400 - 409 mm 533 mm 456 mm 50 x 5,0 mm 240 mm M16 8.00 kN 1 pz
FRSM 454-462 M16 504597 M16 - 454 - 462 mm 586 mm 509 mm 50 x 5,0 mm 266 mm M16 8.00 kN 1 pz
FRSM 500-508 M16 504598 M16 - 500 - 508 mm 632 mm 555 mm 50 x 5,0 mm 290 mm M16 8.00 kN 1 pz

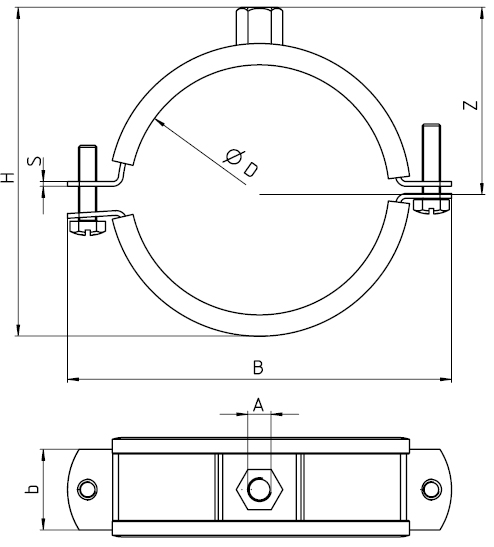

Schema tecnico collare FRSM Fischer

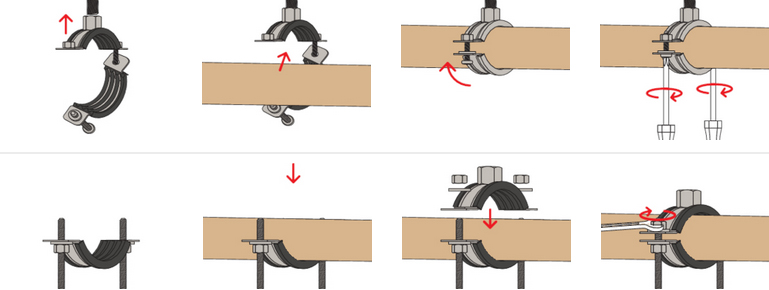

COME UTILIZZARE IL PRODOTTO

illustrazione istruzioni collare FRSM Fischer
