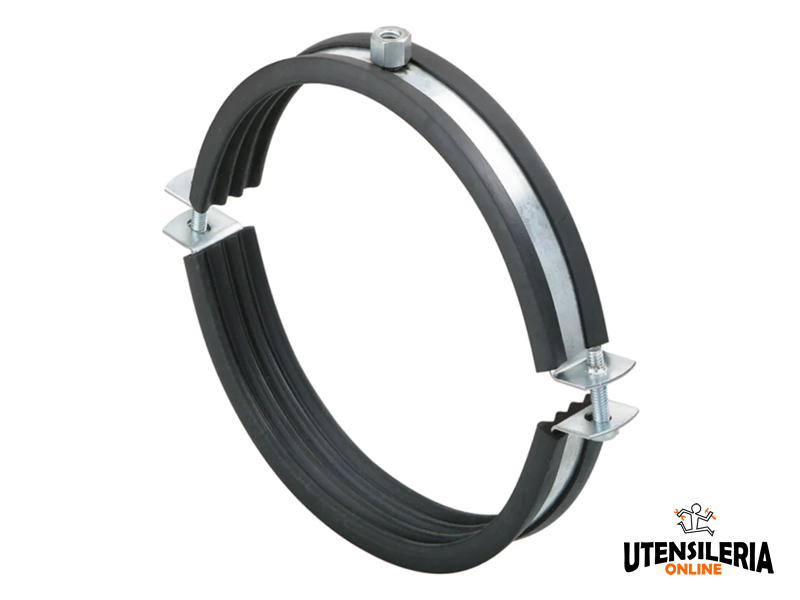

Collare Fischer LGS per l'installazione di condotte di ventilazione circolari. Disponibile con diametro da 80 a 1250 mm.

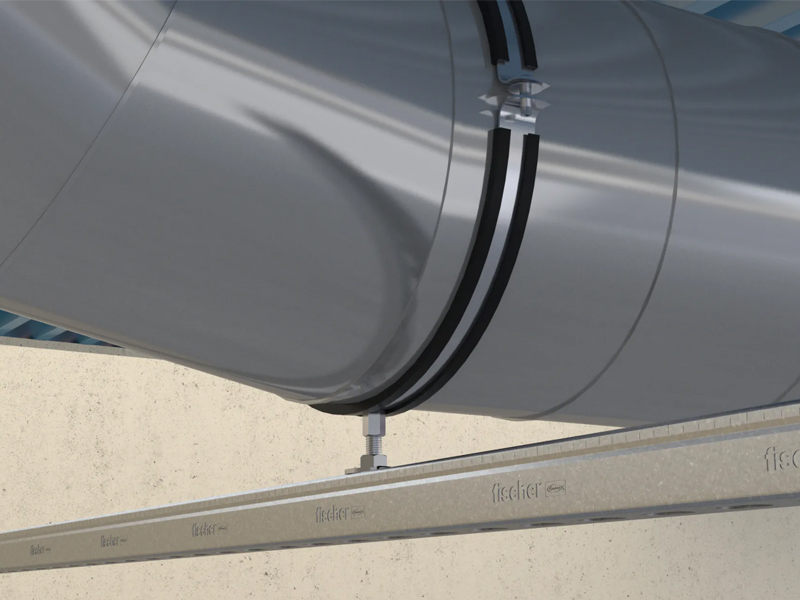

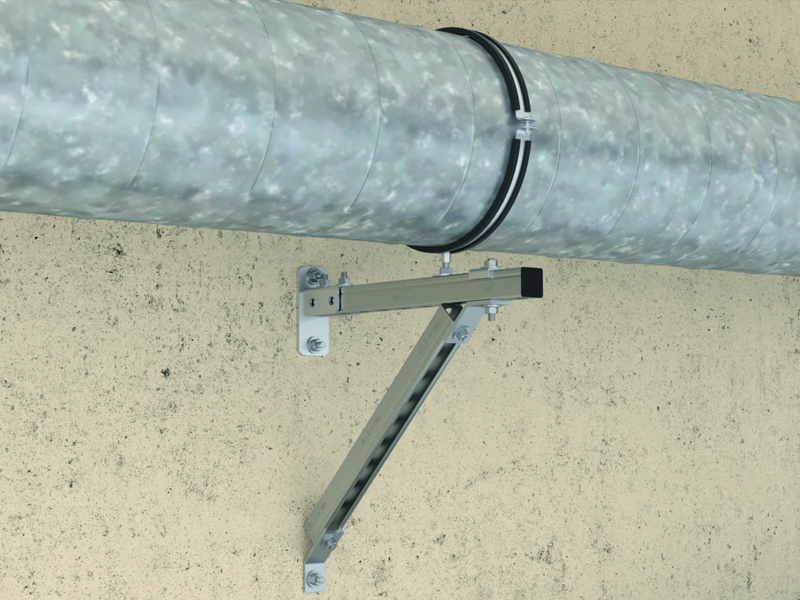

Il collare LGS di Fischer è un elemento del sistema SaMontec Seismic che viene utilizzato per realizzare installazioni di canali d'aria circolari. Il grande angolo di apertura dell'LGS consente una installazione semplice e veloce.

Le due viti infatti consentono la regolazione durante l'inserimento del tubo mentre le viti laterali di chiusura sono fissate in modo da non poter essere perse durante l'installazione. La guarnizione isofonica calza sul collare e rimane solida ad esso anche durante le fasi di installazione e messa in esercizio.

Partendo dal diametro di 450 mm, i collari subiscono alcune variazioni per incrementarne le qualità data la grande dimensione delle tubazioni. La guarnizione isolante viene tenuta incollata mentre il collare può essere fissati con due barre filettate, in questo modo il carico raccomandato del collare può essere raddoppiato.

Il collare è realizzato in acciaio DX51D+Z 275 MA-C, questo per conferirgli la massima robustezza. L'intero pezzo è sottoposto a zincatura Sendzimir per aumentarne la resistenza alla corrosione.

Proprietà

  • Materiale: Acciaio DX51D+Z 275 MA-C
  • Zincatura: 15 μm
  • Materiale isolante: BR/EPDM
  • Range di temperatura: -50 ÷ +110 °C
  • Durezza: 45 ± 5° Shore A

Disponibile in diverse misure

Prodotto Codice Filettatura - A Dimensione nominale Altezza - H Larghezza - B Larghezza x spessore fascia collare - bxc Altezza - Z Vite di bloccaggio Carico statico raccomandato Confezione
LGS 80 079491 M8 / M10 80 mm 110 mm 134 mm 25 x 1,25 mm 62 mm M6 0.6 kN 25 pezzi
LGS 90 079492 M8 / M10 90 mm 120 mm 144 mm 25 x 1,25 mm 67 mm M6 0.6 kN 25 pezzi
LGS 100 079493 M8 / M10 100 mm 131 mm 155 mm 25 x 1,25 mm 72 mm M6 0.6 kN 20 pezzi
LGS 125 079495 M8 / M10 125 mm 156 mm 180 mm 25 x 1,25 mm 85 mm M6 0.6 kN 10 pezzi
LGS 140 079496 M8 / M10 140 mm 171 mm 195 mm 25 x 1,25 mm 92 mm M6 0.6 kN 10 pezzi
LGS 150 079497 M8 / M10 150 mm 181 mm 205 mm 25 x 1,25 mm 97 mm M6 0.6 kN 10 pezzi
LGS 160 079498 M8 / M10 160 mm 191 mm 215 mm 25 x 1,25 mm 102 mm M6 0.6 kN 10 pezzi
LGS 180 079499 M8 / M10 180 mm 211 mm 235 mm 25 x 1,25 mm 112 mm M6 0.6 kN 10 pezzi
LGS 200 079500 M8 / M10 200 mm 231 mm 255 mm 25 x 1,25 mm 122 mm M6 0.6 kN 15 pezzi
LGS 224 079501 M8 / M10 224 mm 255 mm 279 mm 25 x 1,25 mm 134 mm M6 0.6 kN 15 pezzi
LGS 250 079502 M8 / M10 250 mm 281 mm 305 mm 25 x 1,25 mm 147 mm M6 0.6 kN 10 pezzi
LGS 280 079503 M8 / M10 280 mm 311 mm 335 mm 25 x 1,25 mm 162 mm M6 0.6 kN 10 pezzi
LGS 300 079504 M8 / M10 300 mm 331 mm 356 mm 25 x 1,25 mm 172 mm M6 0.6 kN 10 pezzi
LGS 315 079505 M8 / M10 315 mm 347 mm 371 mm 25 x 1,25 mm 180 mm M6 0.6 kN 10 pezzi
LGS 355 079506 M8 / M10 355 mm 387 mm 411 mm 25 x 1,25 mm 200 mm M6 0.6 kN 10 pezzi
LGS 400 079507 M8 / M10 400 mm 431 mm 456 mm 25 x 1,25 mm 222 mm M6 0.6 kN 10 pezzi
LGS 450 024637 M8 / M10 450 mm 485 mm 524 mm 25 x 2,5 mm 247 mm M10 0.8 kN 1 pezzo
LGS 500 024638 M8 / M10 500 mm 535 mm 574 mm 25 x 2,5 mm 272 mm M10 0.8 kN 1 pezzo
LGS 630 542960 M8 / M10 630 mm 665 mm 705 mm 25 x 2,5 mm 338 mm M10 0.8 kN 1 pezzo
LGS 710 542962 M8 / M10 710 mm 745 mm 785 mm 25 x 2,5 mm 378 mm M10 0.8 kN 1 pezzo
LGS 800 024643 M8 / M10 800 mm 835 mm 875 mm 25 x 3,0 mm 423 mm M10 0.8 kN 1 pezzo
LGS 900 024644 M8 / M10 900 mm 935 mm 975 mm 25 x 3,0 mm 473 mm M10 0.8 kN 1 pezzo
LGS 1000 024645 M8 / M10 1000 mm 1035 mm 1075 mm 25 x 3,0 mm 523 mm M10 0.8 kN 1 pezzo
LGS 1120 024646 M8 / M10 1120 mm 1155 mm 1195 mm 25 x 3,0 mm 583 mm M10 0.8 kN 1 pezzo
LGS 1250 024647 M8 / M10 1250 mm 1285 mm 1326 mm 25 x 3,0 mm 648 mm M10 0.8 kN 1 pezzo

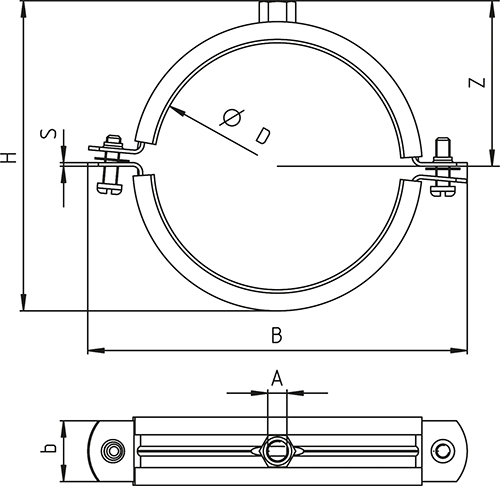

schema tecnico collare LGS Fischer

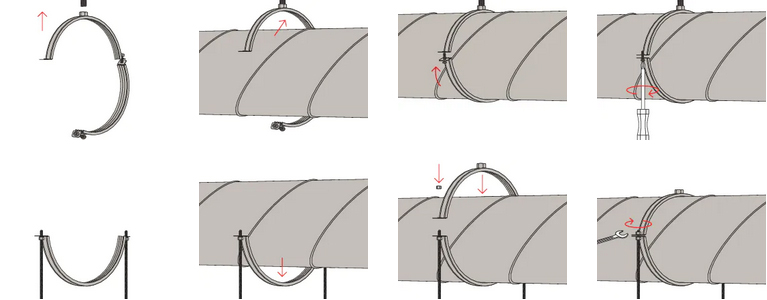

COME UTILIZZARE IL PRODOTTO

utilizzo collare LGS Fischer
