Barre filettate RG M in acciaio classe 5.8
La marcatura CE sussiste se e solo se la barra filettata è abbinata a resine fischer FIS SB, fiale RM, FIS EM, FIS PB, FIS V, FIS VS, FIS VW, FIS VT, T-Bond, FIS C700 HP nei limiti descritti nel corrispondente europeo ETA.
ANCORANTE CHIMICO CERTIFICATO PER
Calcestruzzo fessurato e non fessurato.
CARATTERISTICHE
Il fissaggio di elementi in acciaio (staffe, profilati, etc..) su manufatti in calcestruzzo fessurato e non fessurato deve essere eseguito utilizzando ancorante epossidico fischer FIS EM, disponibile nei formati da 390, 585 e 1500ml, e barre filettate fischer FIS A o fischer RG M con diametro M8÷M30, oppure barre filettate da metro fischer (zincate cl. 8.8 o in acciaio inox A4) con diametro M8÷M30.
MATERIALE
Barra filettata in acciaio zincato in classe 5.8
- Resistenza ultima caratteristica 500 N/mm2
- Resistenza caratteristica allo snervamento 400 N/mm2
- Zincatura a freddo ≥5μm (EN ISO 4042 A2K)
METODO DI PROGETTAZIONE
L'ancoraggio viene utilizzato per fissaggi soggetti a carichi statici o quasi-statici e sismici su supporti in calcestruzzo armato o non armato con classe di resistenza da C20/25 a C50/60, in accordo alla EN 206:2000-12.
L'ancoraggio viene utilizzato su supporti in calcestruzzo fessurato e non fessurato e applicato su calcestruzzo asciutto, umido e su fori sommersi. La valutazione dell'idoneità dell'ancoraggio
in relazione ai requisiti di resistenza meccanica, stabilità e sicurezza nell'impiego deve essere eseguita in accordo al Technical Report 029 dell'EOTA o in accordo all' Allegato D della norma ACI 318-08.
La valutazione in relazione ai requisiti di resistenza al fuoco deve essere eseguita in accordo al Technical Report TR 020:2004 dell'EOTA.
MODALITA' DI APPLICAZIONE
Forare a rotopercussione o con carotatore secondo le indicazioni riportate nella certificazione.
Pulire accuratamente il foro utilizzando pistola ad aria compressa (p > 6 bar) e idoneo scovolino. Sono necessarie 2 soffiate, 2 spazzolate, 2 soffiate. Per l'utilizzo la cartuccia richiede una pistola professionale shuttle e il beccuccio a miscelatore statico.
A cartuccia nuova, prima di effettuare l'installazione, estrudere circa 10 cm di materiale finché la resina non risulti di colore grigio.
Iniettare la resina con regolarità partendo con il beccuccio in fondo al foro. Per fori profondi è necessario utilizzare apposito fischer KIT FORO PROFONDO (scovolini, prolunghe, attacco SDS, adattatori ad iniezione).
Introdurre la barra con movimento rotatorio, in modo da permettere una regolare distribuzione ed adesione della resina.
Rispettare i tempi di indurimento e di presa previsti dai dati di installazione prima di applicare il carico.

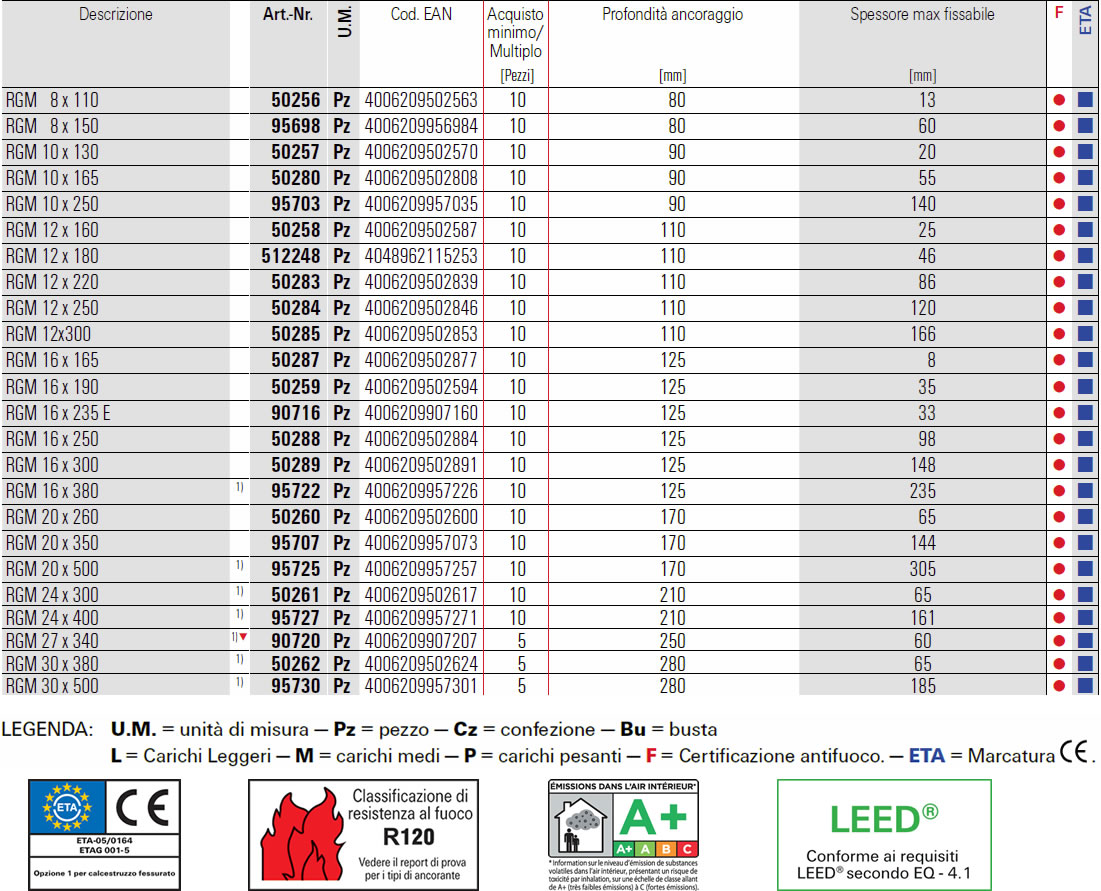

DETTAGLI BARRA FILETTATA RG M
