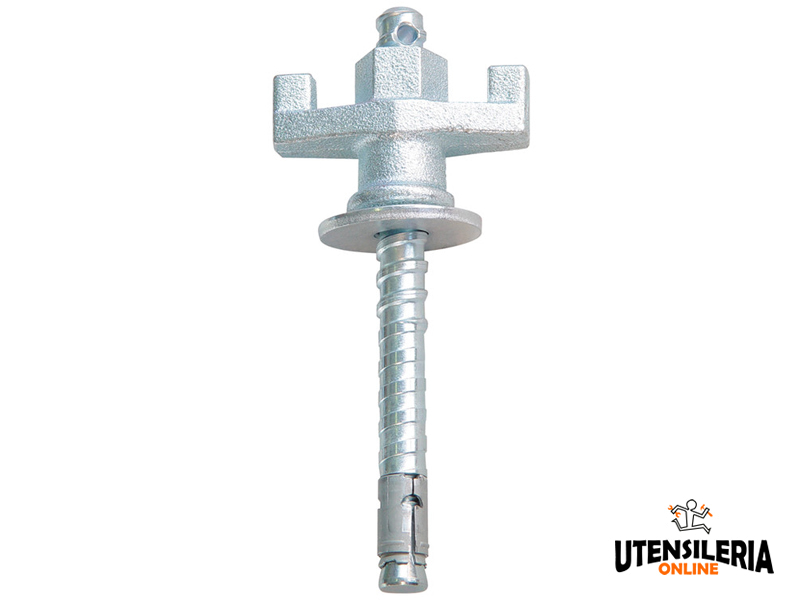

Set fissaggio riutilizzabile Fischer FDBB 16/50 per carotatrici

Set fissaggio riutilizzabile Fischer FDBB 16/50 per carotatrici
-30%
Set fissaggio riutilizzabile Fischer FDBB 16/50 per carotatrici
Set fissaggio riutilizzabile Fischer FDBB 16/50 per carotatrici
Set fissaggio riutilizzabile Fischer FDBB 16/50 per carotatrici
Fischer
Listino33,68€
Risparmio- 30%
Prezzo23,59€

28,78€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Codice: 4006209906804
  • Modello: 090680
  • Prodotto da: Fischer
  • Peso spedizione: 0.7kg.
  • Categoria: Fissaggi per ponteggi

Sistema di fissaggio riutilizzabile Fischer FDBB 16/50 per l'ancoraggio di carotatrici e seghe diamantate.

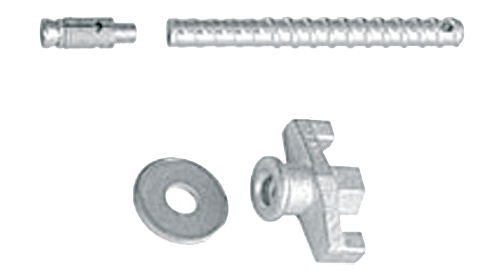

dotazioni set ancoraggio carotatrici FDBB Fischer

In dotazione compreso nel prezzo:

  • 1x Elemento espandente 16 SE
  • 1x Barra 16/50/160
  • 1x Rondella
  • 1x Dado di serraggio

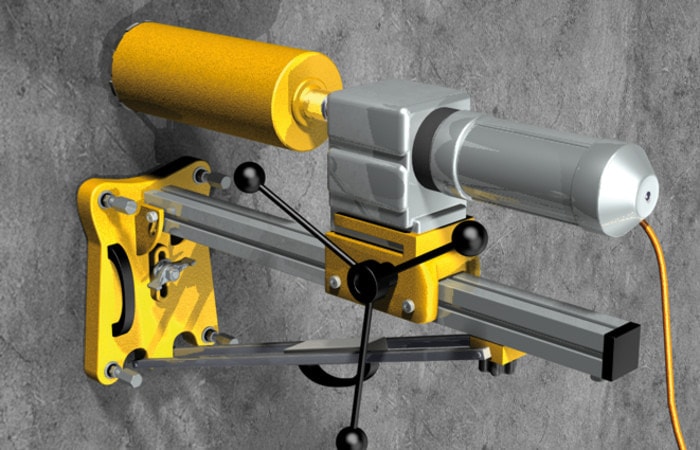

L'ancoraggio delle piattaforme di perforazione a diamante pone requisiti specifici come il montaggio e lo smontaggio rapido e l'assorbimento di elevati carichi. FFDB di Fischer fornisce un rapida e semplice soluzione per il fissaggio temporaneo di carotatrici e seghe diamantate.

L'importante sezione della barra di ancoraggio in acciaio zincato fornisce un elevata capacità di portata e una sicurezza elevata in caso di arresto improvviso della carotatrice. La connessione a vite consente il riutilizzo della barra filettata lasciando solo l'elemento espandente all'interno del foro.

Materiali di supporto:

  • Calcestruzzo da C12/15 a C50/60, non fessurato
  • Pietra naturale con struttura compatta

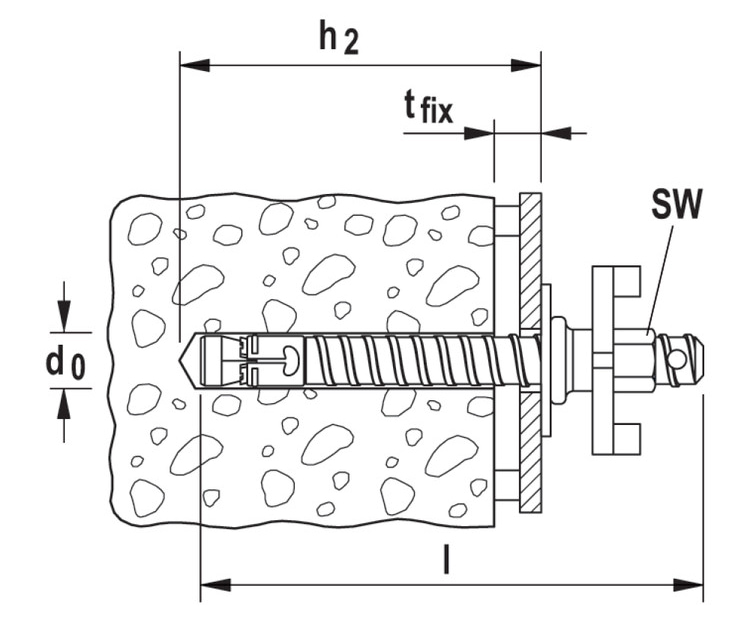

Dati Tecnici

Prodotto Fissaggio FDBB
Codice 090680
Marca Fischer
Diametro foro d0 16 mm
Spessore fissabile tfix 50 mm mm
Profondità foro min per installazione pesante h2 135 mm
Chiave di serraggio SW 27 mm
Lunghezza l 200 mm
Confezione 1 pezzo

Carichi

Carichi raccomandati massimi per un ancoraggio singolo in calcestruzzo non fessurato.

Momento flettente raccomandato 98,0 Nm
Carico a trazione raccomandato C20/25 12,0 kN
Carico a taglio raccomandato C20/25 13,3 kN
Carico a trazione raccomandato C12/15 9,0 kN
Carico a taglio raccomandato C12/15 13,3 kN

COME UTILIZZARE IL PRODOTTO

FDBB è idoneo per installazione passante e non passante.

Un elemento espandente deve essere aggiunto alla barra filettata prima dell'installazione.

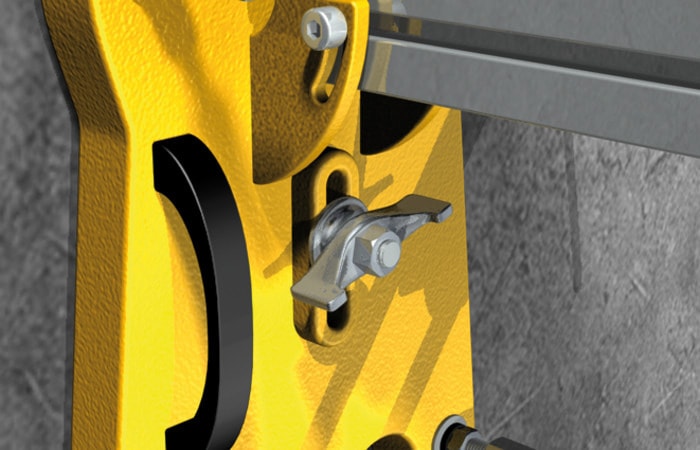

Utilizzare un martello per inserire l'ancorante FDBB nel foro attraverso la piastra di base del sistema di foratura.

Quando si serra dado, il cono è richiamato nella fascetta espandente che si espande contro la parete del foro.

L'elemento espandente rimane nel foro quando si smonta la barra filettata. L'ancorante è nuovamente completo con un altro elemento espandente e può essere in questo modo riutilizzato.

illustrazione utilizzo ancoraggio carotatrici FDBB Fischer
