Mensole Fischer RX per radiatori alluminio  su calcestruzzo
Fischer
Listino9,98€
Risparmio- 30%
Prezzo6,99€

8,52€ iva inclusa

Non disponibile
  • Codice: 8001132058930
  • Modello: 537954
  • Prodotto da: Fischer
  • Peso spedizione: 0.2kg.
  • Categoria: Fissaggi per idrotermosanitari

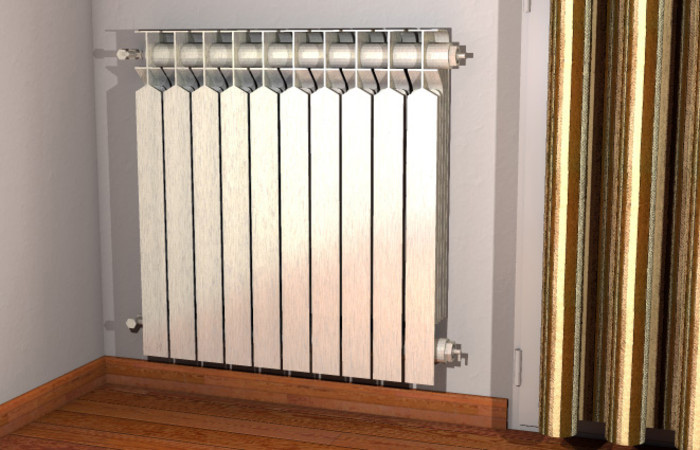

Mensola per radiatori in alluminio RX di Fischer regolabile in altezza e progettata per l'installazione su muratura e calcestruzzo.

Realizzata con un design pulito per minimizzare al massimo l'impatto estetico e mantenere così inalterato l'aspetto del radiatore.

Le mensole RX permettono la regolazione verticale del radiatore per un facile allineamento delle staffe. La piastra lunga 11 cm aiuta a distribuire meglio i carichi. La staffa è dotata di un finitura plastificata bianco RAL 9010 per attutire i rumori.

Il gancio può essere montato anche rivolto verso il basso per bloccare il radiatore da possibili ribaltamenti (scuole, ospedali, ambienti pubblici). Fornita completa di tasselli in nylon SX 8 che garantiscono un elevata tenuta e tutti gli elementi necessari per l'installazione.

Materiale di supporto

  • Calcestruzzo
  • Mattone semipieno (perforato verticalmente) in laterizio

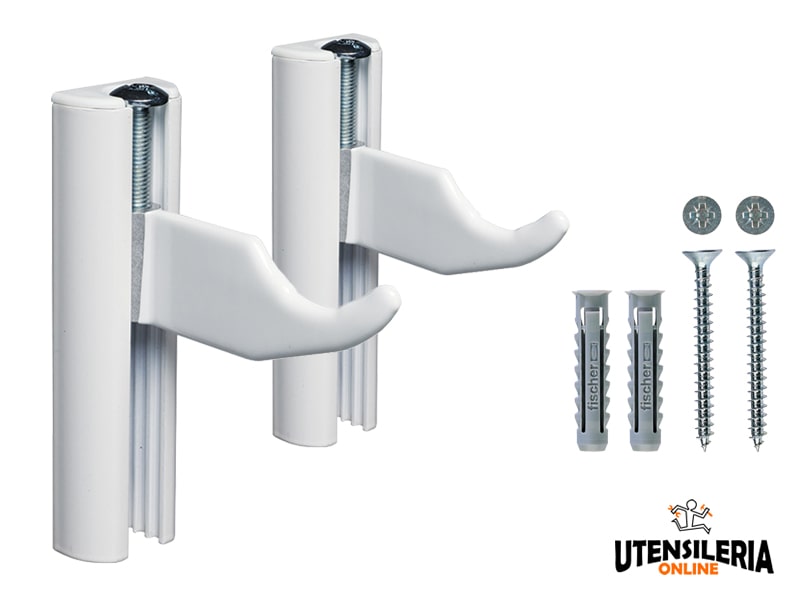

In dotazione compreso nel prezzo:

  • 4 x Fissaggi SX8
  • 4 x Viti 4,5x50 mm
  • 2 x Piastre
  • 2 x Viti di regolazione
  • 2 x Ganci
  • 2 x Tappi bianchi

Dati Tecnici

Prodotto Mensola RX
Codice 537954
Marca Fischer
Lunghezza utile 75 mm
Diametro foro d0 8 mm
Profondità min foro td 50 mm
Distanza tra i fori verticali l1 78 mm
Colore Bianco RAL 9010

Carichi

Carichi raccomandati massimi per un punto di fissaggio singolo.

Materiale di supporto Metodo di foratura Carico
Calcestruzzo ≥ C20/25 Rotopercussione 0,37 kN
Mattone semipieno (perforato verticalmente) in laterizio con intonaco (tipo doppio UNI) Rotazione 0,26 kN

COME UTILIZZARE IL PRODOTTO

Posizionare il radiatore alla corretta altezza sulla parete. Usando la livella, segnare la posizione delle 2 mensole per radiatori. Segnare quindi la posizione dei 2 fissaggi di ciascun profilo di supporto.

Forare il materiale di supporto. Utilizzare i fissaggi in nylon SX per materiali pieni e semipieni.

Avvitare la vite di regolazione a testa bombata sulla staffa della mensola fino a 15 mm dal bordo. Inserire la staffa nel profilo di supporto. Sono possibili due regolazioni in profondità .

Applicare i tappi in plastica bianca sulla sommità dei profili di supporto. Agendo sulla vite a testa bombata regolare l'altezza finale della staffa.

illustrazione utilizzo staffa radiatori RX Fischer
