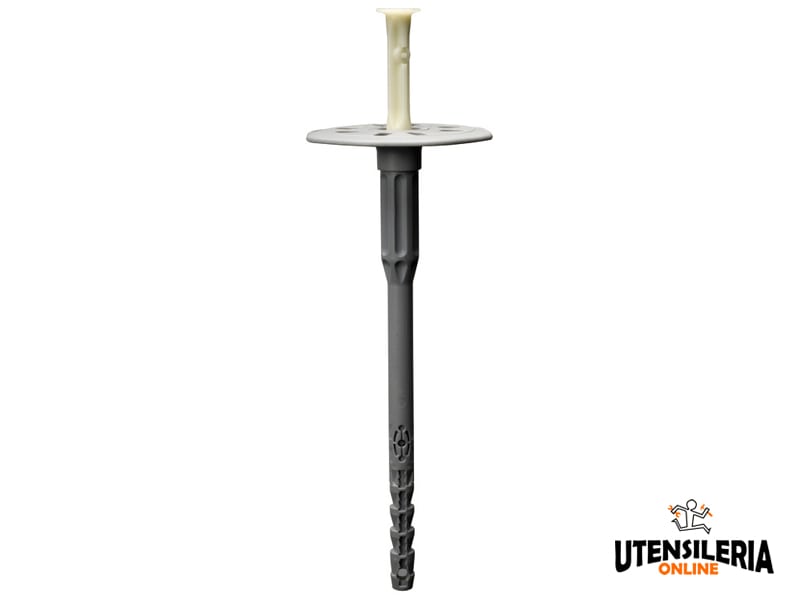

Ancoraggio a percussione FIF CN II per isolamento esterno (100pz)

Ancoraggio a percussione FIF CN II per isolamento esterno (100pz)
-30%
Ancoraggio a percussione FIF CN II per isolamento esterno (100pz)
Ancoraggio a percussione FIF CN II per isolamento esterno (100pz)
Ancoraggio a percussione FIF CN II per isolamento esterno (100pz)
Fischer
Listino54,53€
Risparmio- 30%
Prezzo38,19€

46,59€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Codice: 4048962329919
  • Modello: 546443
  • Prodotto da: Fischer
  • Peso spedizione: 1.9kg.
  • Categoria: Fissaggi cappotto e cartongesso

Ancoraggio a percussione ad alte prestazioni per sistemi compositi di isolamento termico esterno (ETICS) con spina composita. Certificato per le classi di materiale A,B,C,D,E.

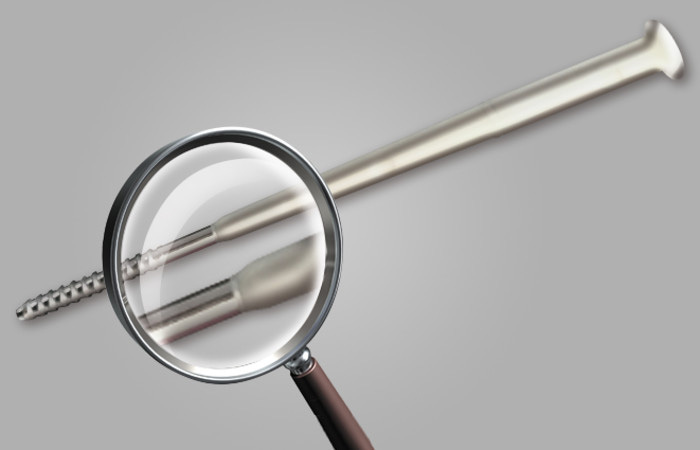

I tasselli a percussione FIF CN II di Fischer sono dotati di spina composita in acciaio-plastica, per assicurare un taglio termico pressoché totale garantendo al contempo le prestazione di carico. Il tempo di installazione è ridotto al minimo grazie alla profondità di ancoraggio di soli 35 mm e l'installazione a percussione. Utilizzabile per spessori di isolanti fino a 340 mm.

La zona di compressione nel gambo, posizionata sopra la zona di espansione, consente al disco di non incassarsi nel pannello isolante in fase di percussione. L'espansione asimmetrica consente una tenuta ottimale anche su materiali forati.

Il disco aderisce perfettamente all'isolamento grazie al suo spessore di solo 2,5 mm. Questo permette l'applicazione di strati di rasatura sottili. In caso si utilizzino materiali isolanti molto soffici è possibile combinare il fissaggio con i dischi di ritegno DT 90, DT 110 e DT 140 per aumentare l'area di pressione.

Omologazione

  • ETA-14/0087
  • ETA-18/0393
omologazione ancoraggio Fischer FIF CN II

CAMPI DI UTILIZZO

Idoneo per:

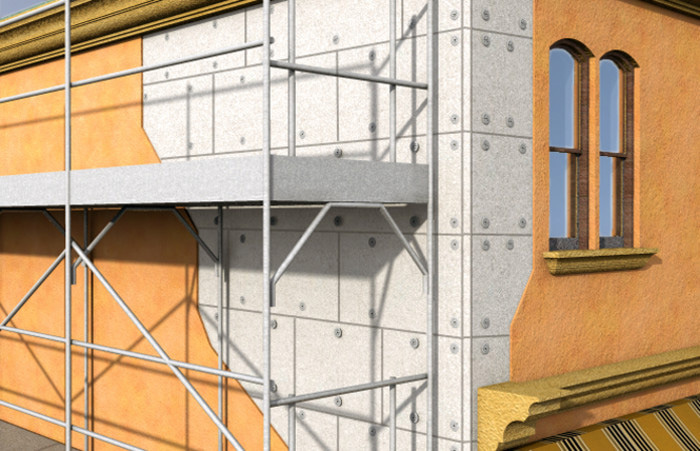

  • Fissaggio di pannelli di sistemi compositi di isolamento termico esterno (ETICS) su calcestruzzo e muratura
  • Installazione a filo superficie in materiali di sistemi compositi di isolamento termico (ETICS), per esempio polistirene e lana minerale

Adatto per:

  • Calcestruzzo
  • Mattone pieno in laterizio
  • Mattone semipieno in laterizio perforato verticalmente
  • Blocco cavo in calcestruzzo alleggerito
  • Calcestruzzo aerato autoclavante

Disponibili online in diverse misure:

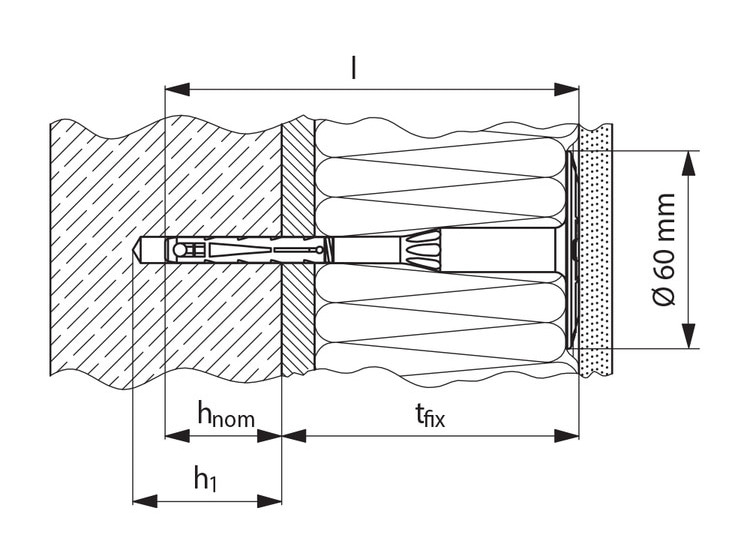

Prodotto Codice Diametro foro
d0		 Profondità di ancoraggio
hnom		 Lunghezza fissaggio
l		 Profondità foro min
h1		 Lunghezza utile max
tfix		 Conducibilità termica
 Diametro disco
 Confezione
FIF-CN II 8/60 546443 8 mm 35 mm 108 mm 45 / 65 mm 70 / 50 mm 0,001 w/k 60 mm 100 pezzi
FIF-CN II 8/80 546444 8 mm 35 mm 128 mm 45 / 65 mm 90 / 70 mm 0,000 w/k 60 mm 100 pezzi
FIF-CN II 8/100 546445 8 mm 35 mm 148 mm 45 / 65 mm 110 / 90 mm 0,000 w/k 60 mm 100 pezzi
FIF-CN II 8/120 546446 8 mm 35 mm 168 mm 45 / 65 mm 130 / 110 mm 0,000 w/k 60 mm 100 pezzi
FIF-CN II 8/140 546447 8 mm 35 mm 188 mm 45 / 65 mm 150 / 130 mm 0,000 w/k 60 mm 100 pezzi
FIF-CN II 8/160 546448 8 mm 35 mm 208 mm 45 / 65 mm 170 / 150 mm 0,000 w/k 60 mm 100 pezzi
FIF-CN II 8/180 546449 8 mm 35 mm 228 mm 45 / 65 mm 190 / 170 mm 0,000 w/k 60 mm 100 pezzi
FIF-CN II 8/200 546450 8 mm 35 mm 248 mm 45 / 65 mm 210 / 190 mm 0,000 w/k 60 mm 100 pezzi
FIF-CN II 8/220 546451 8 mm 35 mm 268 mm 45 / 65 mm 230 / 210 mm 0,000 w/k 60 mm 100 pezzi
FIF-CN II 8/240 546452 8 mm 35 mm 288 mm 45 / 65 mm 250 / 230 mm 0,000 w/k 60 mm 100 pezzi
FIF-CN II 8/260 546453 8 mm 35 mm 308 mm 45 / 65 mm 270 / 250 mm 0,000 w/k 60 mm 100 pezzi
FIF-CN II 8/280 546454 8 mm 35 mm 328 mm 45 / 65 mm 290 / 270 mm 0,000 w/k 60 mm 100 pezzi
FIF-CN II 8/300 546455 8 mm 35 mm 348 mm 45 / 65 mm 310 / 290 mm 0,000 w/k 60 mm 100 pezzi
FIF-CN II 8/320 546456 8 mm 35 mm 368 mm 45 / 65 mm 330 / 310 mm 0,001 w/k 60 mm 100 pezzi
FIF-CN II 8/340 546457 8 mm 35 mm 3888 mm 45 / 65 mm 350 / 330 mm 0,001 w/k 60 mm 100 pezzi

Carichi

Carichi massimi per un ancorante singolo per il fissaggio di sistemi compositi di isolamento termico esterno (ETICS)

Per la progettazione deve essere consultata la Valutazione Tecnica Europea ETA-18/0393.

Materiale di supporto Densità materiale di supporto min
ρ		 Resistenza mattone a compressione min
fb		 Metodo di foratura
hnom		 Carichi ammissibili secondo valutazione ETA
l		 Carichi caratteristici secondo valutazione ETA
Calcestruzzo - C16/20 N/mn2 Rotopercussione 0,25 kN 0,75 kN
Calcestruzzo - C50/60 N/mn2 Rotopercussione 0,25 kN 0,75 kN
Mattone pieno in laterizio 2,0 kg/dm³ 12 N/mn2 Rotopercussione 0,25 kN 0,75 kN
Mattone semipieno 1,0 kg/dm³ 12 N/mn2 Rotazione 0,17 kN 0,50 kN
Calcestruzzo alleggerito 0,8 kg/dm³ 6 N/mn2 Rotopercussione 0,17 kN 0,50 kN
Calcestruzzo aerato autoclavato 0,4 kg/dm³ 4 N/mn2 Rotazione 0,10 kN 0,30 kN

COME UTILIZZARE IL PRODOTTO

Il fissaggio è idoneo per installazione passante

Installazione semplice e veloce a percussione.

Gli strati non portanti come l'adesivo e l'intonaco esistente devono essere inclusi nella lunghezza utile massima.

Per foratura in muratura forata si consiglia l'utilizzo della punta SDS Plus 8/100/400 dotata di placchetta al carburo affilata e attacco SDS Plus a geometria ottimizzata per la riduzione dell'impatto in caso di foratura a rotopercussione.

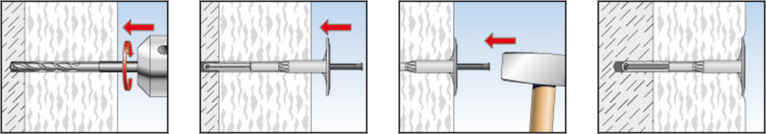

funzionamento ancorante fischer FIF CN II
