Ancorante a espansione Fischer FAZ II HBS con rondella conforme alla norma per le costruzioni in legno DIN 1052 e certificazione sismica C1/C2.

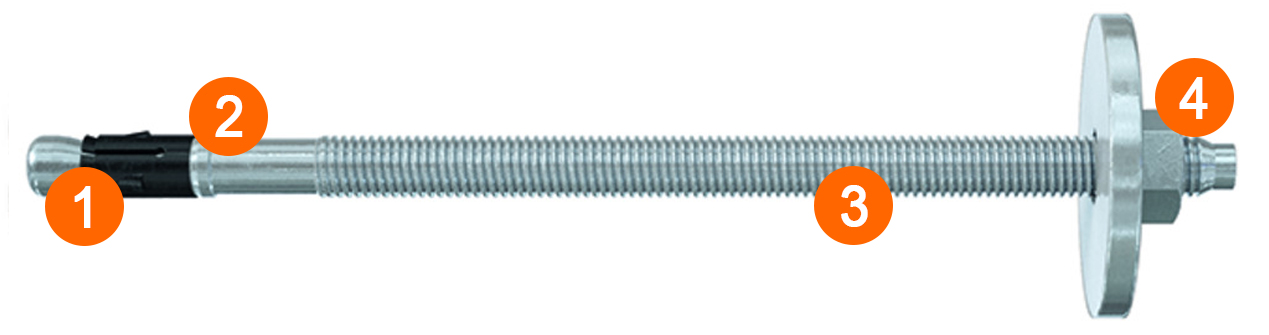

Dettaglio ancorante Fischer FAZ II HBS

1. L'innovativa fascetta di espansione insieme alla particolare forma del cono di espansione aumenta notevolmente la capacità di carico e riduce le distanze minime fra ancoranti e nelle zone vicine ai bordi. Per carichi massimi in ogni condizione.

2. La particolare sporgenza del dente di trattenuta blocca la fascetta di espansione nella posizione ottimale in ogni condizione per garantire sempre la sicurezza di installazione.

3. Il gambo interamente filettato rende possibili le installazioni distanziate per la massima flessibilità applicativa.

4. Nella versione HBS la rondella maggiorata (non pre-assemblata) è conforme alla norma DIN 1052 per le costruzioni in legno.

  • Massima sicurezza e migliori prestazioni garantite dalle certificazioni internazionali.
  • Ridotte distanze dai bordi e fra gli ancoranti grazie alla geometria del bullone.
  • Installazione semplice e veloce: pochi colpi di martello e ridotti giri di avvitamento.
  • Doppia profondità di inserimento certificata: hef standard per carichi massimi, hef ridotta per risparmiare sui tempi di foratura ed installazione.
  • Versione corta (K) per installazione su supporti di ridotto spessore.
  • Ancoraggio sismico: certificato secondo la normativa europea (categoria di prestazione sismica C1) e secondo normativa americana (zone di progettazione sismica A/F).
  • Certificato agli urti.

Per il fissaggio di

  • Costruzioni in legno
  • Arcarecci
  • Ancoraggio di travi in legno

Approvato per:

  • Calcestruzzo da C20/25 a C50/60, fessurato
  • Calcestruzzo da C20/25 a C50/60, non fessurato

Idoneo anche per:

  • Calcestruzzo C12/15 e C80/95
  • Pietra naturale con struttura compatta

Certificazioni

certificazione ETA

ETA - Valutazione Tecnica Europea. Valutazione Tecnica Europea ETA-05/0069 ETAG 001 Opz. 1 - Per calcestruzzo fessurato

resistenza al fuoco R120

Rapporto di resistenza al fuoco. Classificazione di resistenza al fuoco R120

Disponibile in diverse misure:

Codice Certificazione Diametro foro - do Profondità min foro installazione passante - h2 Lunghezza ancorante - l Spessore fissabile - t fix Filettatura - Ø x lunghezza Chiave di serraggio SW U15 Confezione
FAZ II 12/100 HBS 522951 C1 / C2 12 mm 190 mm 205 mm 100 / 120 mm M12 x 151 mm 19 mm 58 x 6 mm 20 pz
FAZ II 12/120 HBS 522952 C1 / C2 12 mm 210 mm 225 mm 120 / 140 mm M12 x 171 mm 19 mm 58 x 6 mm 20 pz
FAZ II 16/160 HBS 522953 C1 / C2 16 mm 270 mm 278 mm 160 / 180 mm M16 x 189 mm 24 mm 68 x 6 mm 10 pz
FAZ II 16/200 HBS 522954 C1 / C2 16 mm 310 mm 328 mm 200 / 220 mm M16 x 189 mm 24 mm 68 x 6 mm 10 pz

COME UTILIZZARE IL PRODOTTO

Idoneo per installazione passante e non passante ed è anche per installazione distanziata grazie alla lunga filettatura.

Nel caso di FAZ II H l'inserimento del corpo nel foro, si esegue come di consueto con un martello, accertandosi di lasciare una precisa sporgenza del filetto.

Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro.

L'ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.

In caso di installazione in serie si raccomanda l'utilizzo del percussore FABS.

Per applicazioni in categoria di prestazione sismica C2 riempire lo spazio anulare tra il gambo del tassello e il foro dell'oggetto da fissare con resina FIS V, FIS EM, FIS HB o FIS SB.

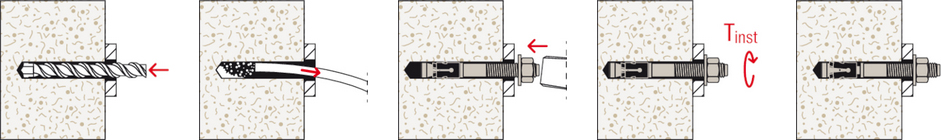

illustrazione istruzioni ancorante FAZ II Fischer
Scheda tecnica ancorante a espansione FAZ II HBS
scheda-tecnica-FAZ-II-HBS.pdf (PDF)
