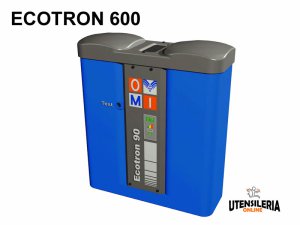

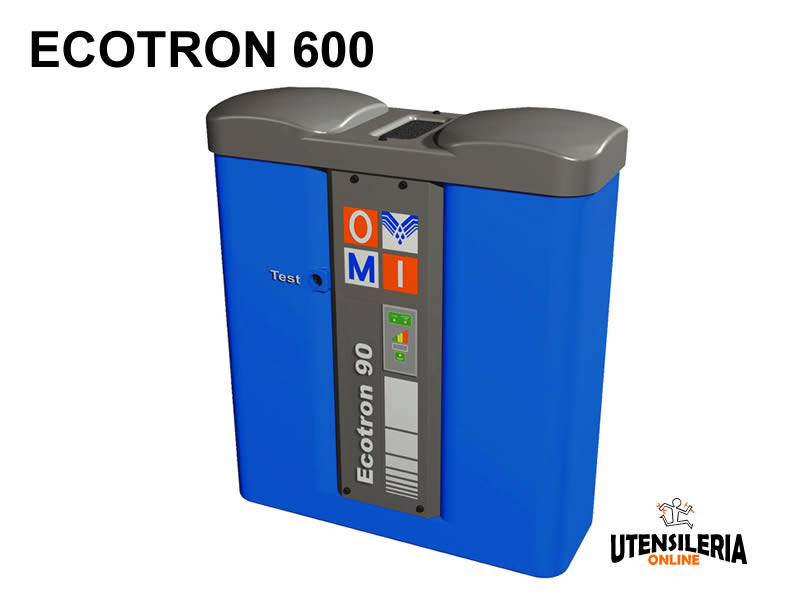

Separatore acqua-olio ECOTRON 600 OMI 60000l/min 400HP

CARATTERISTICHE

Un sistema brevettato di filtrazione a 2 stadi assorbe il residuo ammontare di contaminati senza il bisogno di complicate formule di dimensionamento. Tale sistema, mediante un indicatore elettronico, avvisa l’utente quando l’elemento filtrante necessita di essere sostituito senza il bisogno di periodici test empirici delle acque di scarico.

L'acqua di condensa scaricata dagli impianti di aria compressa, contiene una serie di contaminanti quali particelle solide e di olio che, se non propriamente rimosse, contribuiranno ad inquinare seriamente l'ambiente.

Funziona perfettamente anche collegato a qualsiasi tipo di scaricatore: manuale, elettronico, temporizzato, di livello o capacitivo. Non c’è la necessità di smaltire l’olio separato, ma solo gli elementi filtranti. La sostituzione dell’elemento filtrante esausto è molto semplice ed agevole.
L’olio viene trattenuto all’interno del separatore ed in uscita si ha solo l’acqua depurata.

CONDIZIONI STANDARD DI RIFERIMENTO

• Temperatura ambiente: 25 °C
• Umidità relativa: 60%
• Pressione di esercizio: pressione atmosferica

COME FUNZIONA

Il sistema si basa su un semplice processo di filtrazione a 2 stadi attraverso 2 differenti tipi di filtri.
La condensa, anche sotto pressione, fluisce all'interno del separatore, attraverso la camera di depressurizzazione (1), dove un filtro a demister (2) trattiene le particelle solide mentre l'eventuale aria compressa residua viene scaricata dall'alto della stessa attraverso un filtro antiodori a carboni attivi (3).

La rimanente miscela di Acqua e Olio, per gravità, attraversa il primo filtro (4) il quale, grazie alle sue caratteristiche fisiche, intercetta "solamente" le particelle d'Olio lasciando scorrere liberamente l'acqua, verso una seconda fase di filtrazione, dove, per mezzo di un filtro a carboni attivi (5), viene depurata da eventual i tracce residue di olio non trattenute dal primo (assorbimento) per poi fluire perfettamente purificata, dal collegamento di scarico.

Grazie ad una soluzione brevettata, un sensore elettronico (6) posizionato in prossimità del primo filtro (4) indica il livello di saturazione dello stesso, permettendo un facile check up del sistema. Quando il filtro è saturo un ALLARME LUMINOSO compare nel display (7) ed attivando un contatto remoto, informa l'operatore che il filtro deve essere sostituito.

DETTAGLI TECNICI

• Portata: 60000 l/min - 3600 m³/h - 2118 CFM
• Compressore: 400 HP
• Connessioni d'ingresso: Rp 3/4"+3/4"
• Connessione d' uscita acqua: Rp 3/4"
