Come Sostituire il mandrino del Tornio con attacco Camlock

Per la sostituzione dei mandrini del tornio oltre che il diametro ed il numero delle griffe è necessario individuare l’attacco. I torni più recenti sono equipaggiati di attacchi Camlock che consentono un più rapido cambio e soprattutto evitano lo svitamento accidentale del mandrino se si tornisce con rotazione inversa. I mandrini per torni possono essere in ghisa o in acciaio.

Gli attacchi Camlock sono di diverse misure, la flangia è costituita da un piatto a cui vanno eseguiti i fori di fissaggio passanti per le viti, il foro per il passaggio barra e dei perni con delle asole che consentono il fissaggio tramite eccentrici.

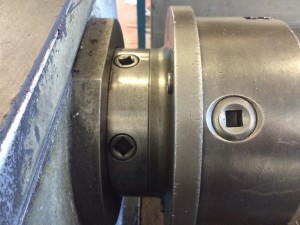

Mandrino con attacco Camlock montato

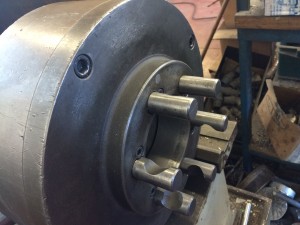

Piastra con attacco Camlock smontata

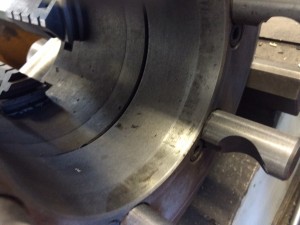

Nell’interno della flangia è presente una smussatura con conicità di circa 7°
